Motoranslutning för PULL-TO-OPEN
Ställdon 1
Sätt in de avskalade kabelkablarna i lämpliga terminaler på öppnaren
plintblock. Den röda kabeln ska sättas in i "MOTOR1+"
terminalen, den svarta ledningen till "MOTOR1-", den blå ledningen till ULT1, den
grön ledning till COM och den gula ledningen till DLT1- terminal.
Ställdon 2
På samma sätt som anslutningen av ställdon 1, sätt in de avskalade kabelkablarna i lämpliga
anslutningar på öppnarens kopplingsblock. Den röda ledningen ska sättas in i MOTOR2+
-terminalen, den svarta ledningen i MOTOR2-, den blå ledningen i ULT2, den gröna
ledningen i COM och den gula ledningen i DLT2- terminalen.
OBS: Det rekommenderas att Gate Opener 1 installeras i Master Gate och Gate Opener 2
installeras i Slave Gate.

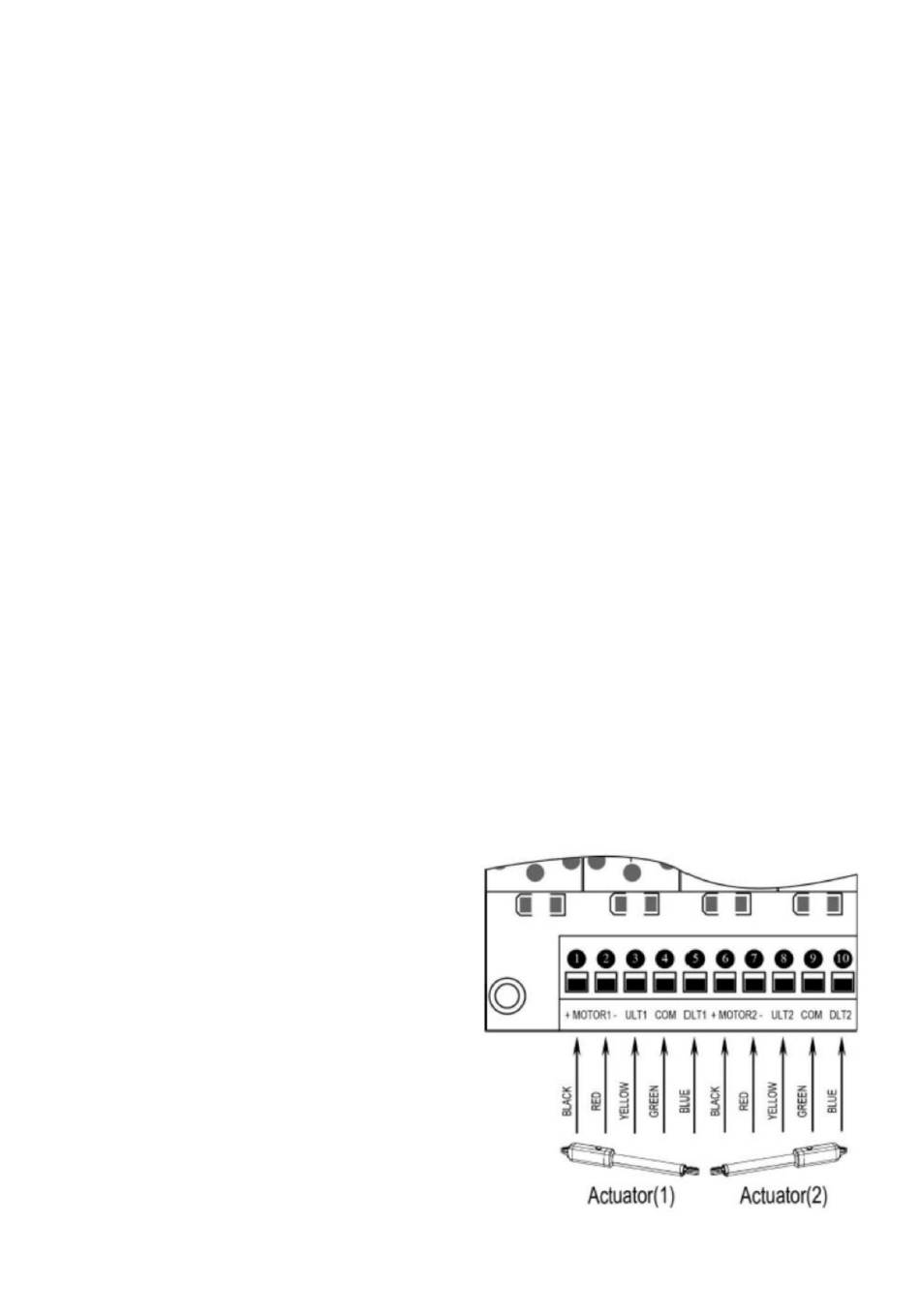

Motoranslutning för PUSH-TO-OPEN
Motorernas kraftledningar och gräns
anslutning av kablar med "Push to Open
skiljer sig från anslutningen av
"Dra för att öppna". Så motor 1 och
motor 2 ledningar ska anslutas till
kontrollboxen som instruktionen på
rätt. Den svarta ledningen ska sättas in i
Motor+-terminalen, den röda ledningen ska
sättas in i
Motorterminal, den gula ledningen in i
