Kabel zum seitlichen I/O verlegen (optional)
So verlegen Sie Kabel zum seitlichen I/O:
1.
Stecken Sie das HDMI-Kabel (Separat zu erwerben) und das USB-Kabel (Separat zu erwerben) in den seitlichen I/O-Anschluss.
2.
Stecken Sie die Kabel wie oben gezeigt unter den Haltehebel und organisieren Sie sie.
Seitliche I/O-Abdeckung anbringen
So bringen Sie die seitliche I/O-Abdeckung an:
Richten Sie die Riegel an der seitlichen I/O-Abdeckung an den Schlitzen an der rückseitigen Abdeckung des Displays aus und
1.
bringen Sie sie an.
2.
Drücken Sie die seitliche I/O-Abdeckung, damit sie einrastet.
Kabel organisieren
Führen Sie die Kabel durch die Kabelverwaltungsführung am Ständer.
Nach Anschluss aller erforderlichen Kabel an Ihren Monitor und Computer (siehe
Kabel) organisieren Sie alle Kabel, wie in der Abbildung gezeigt.

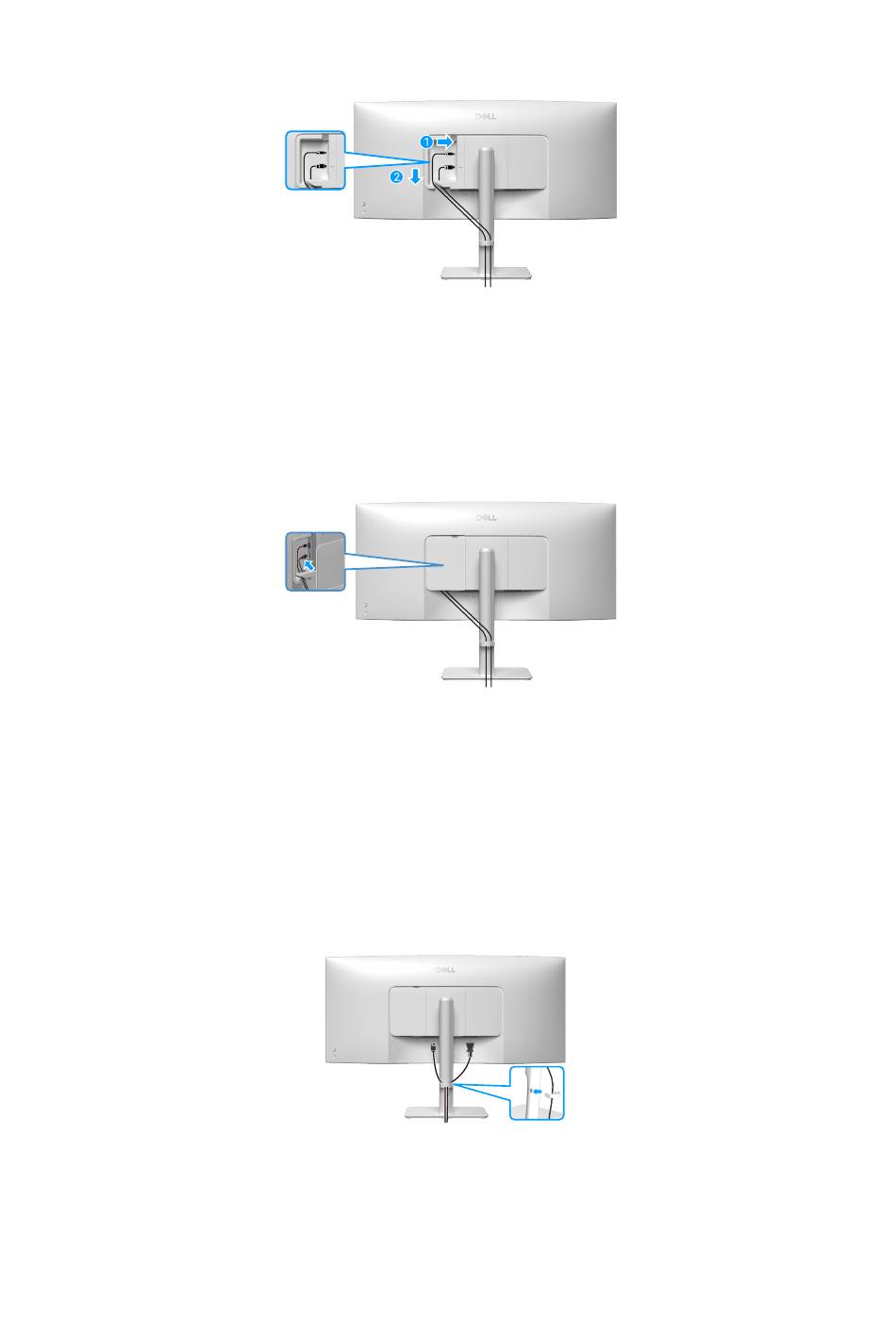

Abbildung 21.
Kabel zum seitlichen I/O verlegen
Abbildung 22.
Seitliche I/O-Abdeckung anbringen
Abbildung 23.
Kabel organisieren
Ihren Monitor anschließen
zum Anschließen der
Ihren Monitor einrichten
33
