Dell UltraSharp 38 Curved USB-C Hub Monitor Benutzerhandbuch

Dell UltraSharp 38 Curved USB-C Hub Monitor Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für UltraSharp 38 Curved USB-C Hub Monitor:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

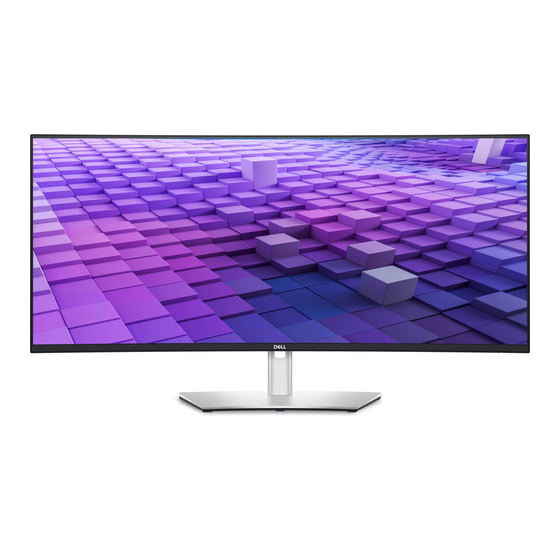

Dell UltraSharp 38 Curved USB-C
Hub Monitor - U3824DW
Benutzerhandbuch
Modell: U3824DW
Behördliche Modellnummer: U3824DWb

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell UltraSharp 38 Curved USB-C Hub Monitor

Inhaltszusammenfassung für Dell UltraSharp 38 Curved USB-C Hub Monitor

  • Seite 1 Dell UltraSharp 38 Curved USB-C Hub Monitor - U3824DW Benutzerhandbuch Modell: U3824DW Behördliche Modellnummer: U3824DWb...
  • Seite 2 ACHTUNG: Eine ACHTUNG beschreibt die Möglichkeit von Eigentumsschäden, Verletzungen oder Tod. Copyright © 2023 Dell Inc. oder deren Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Warenzeichen sind Warenzeichen der Dell Inc. oder ihrer Tochtergesellschaften. Andere Marken können Marken der jeweiligen Eigentümer sein. 2023 - 06...

  • Seite 3: Inhaltsverzeichnis

    Inhalt Sicherheitshinweise ......6 Über Ihren Monitor ......8 Lieferumfang .
  • Seite 4 Anschluss des Monitors für RJ45 Kabel (optional) ... . 45 Dell Power Button Sync (DPBS) ....46 Erstmaliges Anschließen des Monitors für DPBS .
  • Seite 5 Produktinformationsblatt ......101 Dell Kontaktangaben......101...

  • Seite 6: Sicherheitshinweise

    Sicherheitshinweise Beachten Sie die folgenden Sicherheitshinweise, um Ihren Monitor vor möglichen Schäden zu schützen und Ihre persönliche Sicherheit zu gewährleisten. Sofern nicht anders angegeben, wird bei jedem in diesem Dokument beschriebenen Verfahren davon ausgegangen, dass Sie die mit dem Monitor gelieferten Sicherheitshinweise gelesen haben.
  • Seite 7 • Lesen Sie diese Anweisungen bitte sorgfältig durch. Bewahren Sie dieses Dokument auf, damit Sie später darin nachschlagen können. Befolgen Sie alle am Produkt befindlichen Warnungen und Anweisungen. • Bestimmte Monitore können mit der separat erhältlichen VESA Halterung an der Wand befestigt werden. Stellen Sie sicher, dass Sie die richtigen VESA Spezifikationen verwenden, wie sie im Abschnitt über die Wandmontage im Benutzerhandbuch beschrieben sind.

  • Seite 8: Über Ihren Monitor

    Über Ihren Monitor Lieferumfang In der folgenden Tabelle finden Sie eine Liste der Komponenten, die mit Ihrem Monitor geliefert werden. Falls ein Artikel fehlt, wenden Sie sich an Dell. Weitere Informationen finden Sie unter Dell Kontaktangaben. HINWEIS: Einige Artikel könnten optional sein und nicht mit dem Monitor geliefert werden.

  • Seite 9: Usb-A Auf Usb-C Gen2

    DisplayPort Kabel (DisplayPort auf DisplayPort) (Kabellänge: 1,80 M) HDMI-Kabel (Kabellänge: 1,80 M) USB Type-C Kabel (Kabellänge: 1,00 M) USB-A auf USB-C Gen2 Kabel (Kabellänge: 1,00 M) • Kurzanleitung • Sicherheit, Umweltschutz und Bestimmungen • Werkskalibrierungsbericht │ Über Ihren Monitor...

  • Seite 10: Produktmerkmale

    Produktmerkmale Der Dell U3824DW Monitor arbeitet mit Active Matrix-, Dünnschichttransistor- (TFT) und Flüssigkristall-Technologien (LCD) und einer LED-Beleuchtung. Die Monitorfunktionen umfassen: • 95,29 cm (37,52 Zoll) sichtbarer Bereich (diagonal gemessen). 3840 x 1600 (21:9) Bildpunkte Auflösung, zusätzlich Vollbildanzeige in niedrigeren Auflösungen.
  • Seite 11 • Ein/Aus- und Joystick-Tastensperre. • Schlitz für Sicherheitsschloss. • Ständerschloss. • < 0,5 W im Standbymodus. • Integrierte Lautsprecher (9 W) x 2. • Optimieren Sie Ihren Augenkomfort mit einem flimmerfreien Bildschirm und ComfortView Plus Funktion. • Dieser Monitor verwendet einen Bildschirm mit niedrigem Blaulichtanteil. Wenn der Monitor auf die Werkseinstellungen oder die Standardeinstellungen zurückgesetzt wird (Voreingestellter Modus: Standard), entspricht er den Anforderungen des TÜV Rheinland (Anbieter von Hardware Lösungen).

  • Seite 12: Komponenten Und Bedienelemente

    Komponenten und Bedienelemente Vorderseite Etikett Beschreibung Verwenden Netz LED-Anzeige Ein leuchtendes weißes Licht zeigt an, dass der Monitor eingeschaltet ist und normal funktioniert. Ein blinkendes weißes Licht zeigt an, dass sich der Monitor im Standbymodus befindet. │ Über Ihren Monitor...

  • Seite 13: Rückseite

    Bestimmungen Stand Entriegelungstaste Löst den Ständer vom Monitor. Strichcode, Seriennummer und Nehmen Sie auf dieses Etikett Bezug, Service Tag Etikett wenn Sie Dell bezüglich technischer Unterstützung kontaktieren. Ein/Aus-Taste Zum Ein-/Ausschalten des Monitors. Joystick Zur Steuerung des OSD-Menüs. (Weitere Informationen finden Sie...

  • Seite 14: Ansicht Von Unten

    Ansicht von unten Ansicht von unten ohne Monitor-Standfuß Etikett Beschreibung Verwenden Schlitz für Sichern Sie den Monitor mit einem Schloss Sicherheitsschloss (nicht im Lieferumfang enthalten). (basierend auf Kensington Security Slot™) Netzkabelanschluss Schließen Sie das Netzkabel an (im Lieferumfang des Monitors enthalten). HDMI-Port (2) Verbinden Sie Ihren Computer mit dem HDMI-Kabel (im Lieferumfang des Monitors...
  • Seite 15 Superschneller USB Schließen Sie das USB Type-C Kabel, das 10 Gbps (USB 3.2 Gen2) mit Ihrem Monitor geliefert wurde, an den Type-C Upstream-Port Computer oder das Mobilgerät an. Dieser (Video und Daten) Anschluss unterstützt USB Stromübertragung, Daten und DisplayPort Videosignal. Der superschnelle USB 10 Gbps (USB 3.2 Gen2) Type-C Port bietet die schnellste Übertragungsrate und unterstützt...
  • Seite 16 RJ45-Anschluss Unterstützt Ethernet Verbindung 10/100/ 1000/2500 Mbps. Stellen Sie eine Verbindung zum Internet her. Sie können erst dann über RJ45 im Internet surfen, wenn Sie das USB Type-C Kabel oder das USB Type-C auf Type-A Kabel (im Lieferumfang des Monitors enthalten) mit dem USB Type-C Upstream- Port des Monitors und Ihrem Computer verbinden.

  • Seite 17: Technische Daten Des Monitors

    Technische Daten des Monitors Modell U3824DW Bildschirmtyp Aktiv-Matrix-TFT-LCD Panel-Technologie In Plane Switching Technologie Längen-/Seitenverhältnis 21:9 Sichtbares Bild Diagonale 952,90 mm (37,52 Zoll) Horizontal (aktiver Bereich) 879,67 mm (34,63 Zoll) Vertikal (aktiver Bereich) 366,53 mm (14,43 Zoll) Bereich 322423 mm (499,71 Zoll Pixelabstand 0,22908 mm x 0,22908 mm Pixel pro Zoll (PPI)
  • Seite 18 -4° bis 4° HINWEIS: Montieren oder verwenden Sie diesen Monitor nicht im Hochformat (vertikal) oder umgekehrt (180°), da dies den Monitor beschädigen kann. Integrierte Lautsprecher 2 x 9 W Tonausgabe Dell Display Manager Bequeme Anordnung und andere wichtige Kompatibilität Funktionen │...

  • Seite 19: Angaben Zur Auflösung

    Sicherheit Schlitz für Sicherheitsschloss (Sicherheitskabel separat erhältlich) *DisplayPort und USB Type-C (Wechselmodus mit DisplayPort 1.4): HBR3/ DisplayPort 1.4/DP Audio wird unterstützt. Angaben zur Auflösung Modell U3824DW Horizontalfrequenzen 30 kHz bis 100 kHz (automatisch) Vertikalfrequenzen 56 Hz bis 76 Hz (automatisch) Max.

  • Seite 20: Voreingestellte Anzeigemodi

    Voreingestellte Anzeigemodi Anzeigemodus Horizon- Vertikalfre- Pixeltakt Sync- talfrequenz quenz (MHz) Polarität (kHz) (Hz) (horizontal/ vertikal) VESA, 640 x 480 31,5 59,9 25,2 VESA, 640 x 480 37,5 75,0 31,5 VESA, 720 x 400 31,5 70,1 28,3 VESA, 800 x 600 37,9 60,3 40,0...

  • Seite 21: Elektrische Daten

    Elektrische Daten Modell U3824DW Videoeingangssignale • HDMI 2.1 (TMDS)*/DisplayPort 1.4**, 600 mV für jede differentielle Linie, 100 Ohm Eingangsimpedanz pro Differentialpaar • USB-C DP Eingang (DP-Alt Modus), 600 mV für jede Differentialleitung, 90 Ohm Eingangsimpedanz pro Differentialpaar Netzeingangsspannung / 100 VAC bis 240 VAC / 50 Hz oder 60 Hz ± 3 Hz / Frequenz / Strom 3,2 A (typisch) Einschaltstrom...

  • Seite 22: Physische Eigenschaften

    • Universal Serial Bus: Type-C, 24-polig • Universal Serial Bus: USB-C auf USB-A HINWEIS: Dell Monitore sind so konzipiert, dass sie optimal mit den Videokabeln zusammenarbeiten, die mit Ihrem Monitor mitgeliefert werden. Da Dell keine Kontrolle über die verschiedenen Kabelanbieter auf dem Markt hat, die Art des Materials, des Steckers und des Prozesses, der zur Herstellung dieser Kabel verwendet wird, garantiert Dell keine Videoleistung für Kabel, die nicht mit Ihrem...

  • Seite 23: Umgebungsbedingungen

    Tiefe 102,35 mm (4,03 Zoll) Ständerabmessungen Höhe (verlängert) 438,30 mm (17,26 Zoll) Höhe (zusammengeschoben) 391,50 mm (15,41 Zoll) Breite 384,97 mm (15,16 Zoll) Tiefe 251,21 mm (9,89 Zoll) Sockel 384,97 mm (15,16 Zoll) x 247,92 mm (9,76 Zoll) Gewicht Gewicht mit Verpackung 18,98 kg (41,83 lb) Gewicht mit montiertem Ständer 13,27 kg (29,25 lb)

  • Seite 24: Pinbelegung

    Luftfeuchtigkeit Im Betrieb 10% bis 80% (nicht kondensierend) Ausgeschaltet • Speicher: 5% bis 90% (nicht kondensierend) • Versand: 5% bis 90% (nicht kondensierend) Meereshöhe Im Betrieb 5000 m (16404 ft) (max.) Ausgeschaltet 12192 m (40000 ft) (max.) Wärmeableitung • 835,97 BTU/Stunde (max.) •...

  • Seite 25: Hdmi-Anschluss

    AUX (p) AUX (n) Hot-Plug-Erkennung Re-PWR +3,3 V DP_PWR HDMI-Anschluss Seite mit 19 Stiften des Nummer angeschlossenen Signalkabels TMDS DATA 2+ TMDS DATA 2, Abschirmung TMDS DATA 2- TMDS DATA 1+ TMDS DATA 1, Abschirmung TMDS DATA 1- TMDS DATA 0+ TMDS DATA 0, Abschirmung TMDS DATA 0- TMDS CLOCK+...

  • Seite 26: Hot-Plug-Erkennung

    DDC DATA (SDA) DDC/CEC-Masse +5 V-Stromversorgung HOT-PLUG-ERKENNUNG Universal Serial Bus (USB) Schnittstelle Dieser Abschnitt informiert Sie über die USB-Ports am Monitor. Superschnelles USB 10 Gbps (USB 3.2 Gen2) Übertragungsge- Datenrate Maximal unterstützte schwindigkeit Leistung* Superschnell 10 Gbps 4,5 W High-Speed 480 Mbps 4,5 W Volle Geschwindigkeit...
  • Seite 27 USB 3.2 Downstream Anschluss (Hinten) (Unten) Pin Nummer Signalname VBUS StdA_SSRX- StdA_SSRX+ GND_DRAIN StdA_SSTX- StdA_SSTX+ Shell Shield USB Type-C Anschluss Pin Nummer Signalname Pin Nummer Signalname TX1+ TX2+ TX1- TX2- VBUS VBUS │ Über Ihren Monitor...
  • Seite 28 SBU1 SBU2 VBUS VBUS RX2- RX1- RX2+ RX1+ USB-Ports • 1 superschneller USB 10 Gbps (USB 3.2 Gen2) Type-C Upstream (Video und Daten) - hinten • 1 superschneller USB 10 Gbps (USB 3.2 Gen2) Type-C Upstream (nur Daten) - hinten •...

  • Seite 29: Rj45 Anschluss

    RJ45 Anschluss Pin Nummer Signal MDI0+ MDI0- MDI1+ MDI1- MDI2+ MDI2- MDI3+ MDI3- Pin Nummer Gelb Grün │ Über Ihren Monitor...
  • Seite 30 MAC-Adresse (auf dem Modelletikett aufgedruckt) Passthru (MAPT), Wake-on-LAN (WOL) aus dem Standbymodus (S3) und UEFI* PXE Boot Funktion. [UEFI PXE Boot wird auf Dell Desktop PCs (außer OptiPlex 7090/3090 Ultra Desktop) nicht unterstützt]. Diese 3 Funktionen hängen von den BIOS Einstellungen und der Version des Betriebssystems ab.
  • Seite 31 RJ45 Anschluss LED Status Etikett LED-Farbe Beschreibung Grün Link-/Aktivitätsanzeige: • Blinkend - Aktivität am Port. • Grün Ein - Verbindung wird hergestellt. • Aus - Verbindung ist nicht hergestellt. Orange oder Grün Geschwindigkeitsanzeige: • Orange Ein - 1000 Mbps/2500 Mbps •...
  • Seite 32 Videobandbreite Host Videokabel USB-C Farbtiefe Auflösung Priorisierung Hohe Datenge- 3840 x 1600 @ 8 Bit USB-C schwindigkeit 30 Hz USB-C Gen2 (Alt Modus Kabel 8 Bit + 2 Bit 3840 x 1600 @ DP1.2) Hohe Auflösung 60 Hz Hohe Datenge- 3840 x 1600 @ 8 Bit USB-C...

  • Seite 33: Plug & Play-Unterstützung

    Bei der Herstellung von LCD-Monitoren ist es keine Seltenheit, dass einzelne Bildpunkte (Pixel) nicht oder dauerhaft leuchten. Solche Abweichungen sind gewöhnlich kaum sichtbar und wirken sich nicht negativ auf Anzeigequalität und Nutzbarkeit aus. Weitere Informationen zu Dell-Monitor Qualität und Pixel finden Sie auf www.dell.com/pixelguidelines. │...

  • Seite 34: Ergonomie

    Ergonomie VORSICHT: Unsachgemäßer oder längerer Gebrauch der Tastatur kann zu Verletzungen führen. VORSICHT: Wenn Sie den Bildschirm über längere Zeiträume nutzen, kann dies zu einer Überanstrengung der Augen führen. Beachten Sie aus Gründen des Komforts und der Effizienz die folgenden Richtlinien bei der Einrichtung und Nutzung Ihres Computerarbeitsplatzes: •...
  • Seite 35 • Lassen Sie bei der Verwendung von Tastatur oder Maus immer Platz für Ihre Hände. • Lassen Sie Ihre Oberarme auf beiden Seiten natürlich ruhen. • Stellen Sie sicher, dass Ihre Füße flach auf dem Boden liegen. • Achten Sie beim Sitzen darauf, dass das Gewicht Ihrer Beine auf Ihren Füßen liegt und nicht auf dem vorderen Teil Ihres Sitzes.

  • Seite 36: Handhabung Und Bewegung Ihres Monitors

    Handhabung und Bewegung Ihres Monitors Um sicherzustellen, dass der Monitor beim Anheben oder Bewegen sicher gehandhabt wird, befolgen Sie diese Richtlinien: • Schalten Sie Ihren Computer und den Monitor aus, bevor Sie den Monitor bewegen oder anheben. • Trennen Sie alle Kabel vom Monitor. •...

  • Seite 37: Hinweise Zur Wartung

    Hinweise zur Wartung Monitor reinigen ACHTUNG: Die Verwendung ungeeigneter Methoden zur Reinigung des Monitors kann zu Schäden am Bildschirm oder am Gehäuse Ihres Dell Monitors führen. VORSICHT: Lesen und befolgen Sie die Sicherheitshinweise, bevor Sie den Monitor reinigen. ACHTUNG: Trennen Sie das Monitornetzkabel von der Stromversorgung, bevor Sie den Monitor reinigen.
  • Seite 38 Scheuermitteln, Alkohol, Druckluft oder Reinigungsmitteln jeglicher Art führen zu einem kundeninduzierten Schaden (CID). Ein CID wird nicht durch die Standardgarantie von Dell abgedeckt. • Falls Ihnen beim Auspacken Ihres Monitors ein weißes Pulver auffallen sollte, wischen Sie es einfach mit einem Tuch ab.

  • Seite 39: Monitor Einrichten

    Monitor einrichten Ständer anbringen HINWEIS: Der Ständer wird im Werk bei der Auslieferung nicht montiert. HINWEIS: Die folgenden Anweisungen beziehen sich nur auf den Ständer, der mit Ihrem Monitor geliefert wurde. Wenn Sie einen Ständer anbringen, den Sie von einer anderen Quelle gekauft haben, folgen Sie den Anweisungen, die mit dem Ständer geliefert wurden.
  • Seite 40 5. Heben Sie die Schutzabdeckung wie gezeigt hoch, um auf den VESA Bereich für das Zusammensetzen des Ständers zuzugreifen. HINWEIS: Stellen Sie vor dem Anbringen des Ständers am Monitor sicher, dass die Frontplattenklappe geöffnet ist, um Platz für die Montage zu schaffen. 6.
  • Seite 41 7. Stellen Sie den Monitor mit dem Schutzpolster aufrecht auf. HINWEIS: Heben Sie den Monitor vorsichtig an, um ein Abrutschen oder Herunterfallen zu vermeiden. 8. Reißen Sie den in der Mitte des Schutzpolsters ausgestanzten Reißverschluss auseinander und entfernen Sie dann das Schutzpolster von der linken und rechten Seite des Monitors.

  • Seite 42: Monitor Anschließen

    ACHTUNG: Bevor Sie die in diesem Abschnitt beschriebenen Schritte ausführen, lesen und befolgen Sie bitte die Sicherheitshinweise. HINWEIS: Dell Monitore sind so konzipiert, dass sie optimal mit den von Dell gelieferten Kabeln funktionieren. Dell übernimmt keine Garantie für die Videoqualität und die Leistung bei Verwendung von Kabeln anderer Hersteller als von Dell.

  • Seite 43: Anschluss Des Displayport (Displayport Auf Displayport) Kabel

    Falls Ihr Monitor ein Bild anzeigt, ist die Installation abgeschlossen. Falls kein Bild angezeigt wird, lesen Sie bitte unter Allgemeine Probleme. Anschluss des DisplayPort (DisplayPort auf DisplayPort) Kabel Anschluss des HDMI-Kabel Anschluss des USB Type-C Kabels (USB-C auf USB-C) HINWEIS: Verwenden Sie nur das mit Ihrem Monitor gelieferte USB Type-C Kabel.

  • Seite 44: Anschluss Des Usb Type-C Kabels (Usb-C Auf Usb-A)

    • Der kompatible USB Type-C Anschluss für die Stromversorgung (PD Version 3.1) bietet bis zu 90 W Leistung. • Falls Ihr Notebook mehr als 90 W Leistung für den Betrieb benötigt und der Akku leer ist, könnte er sich über den USB PD Anschluss dieses Monitors nicht einschalten oder aufladen lassen.

  • Seite 45: Anschluss Des Monitors Für Rj45 Kabel (Optional)

    3. Schließen Sie die Netzkabel des/der Computers und Monitors an eine Steckdose in der Nähe an. a. Anschluss an einen Computer b. Anschluss an zwei Computer *Wenn Sie zwei Computer an den Monitor anschließen, konfigurieren Sie die Einstellungen für die USB-Einstellungen aus dem OSD-Menü, um eine einzige Tastatur und Maus, die mit dem Monitor verbunden sind, zwischen zwei Computern zu teilen.

  • Seite 46: Dell Power Button Sync (Dpbs)

    Dell Power Button Sync (DPBS) Ihr Monitor ist mit der Dell Power Button Sync (DPBS) Funktion ausgestattet, die es Ihnen ermöglicht, den Energiestatus des PC Systems über den Netzschalter des Monitors zu steuern. Diese Funktion wird nur von einer Dell Plattform mit integrierter DPBS Funktion und nur über die USB-C Schnittstelle unterstützt.
  • Seite 47 2. Wählen Sie Hardware und Sound, gefolgt von Energieoptionen. 3. Rufen Sie Systemeinstellungen auf. │ Monitor einrichten...
  • Seite 48 4. Im Dropdown-Menü von Beim Drücken des Netzschalters stehen einige Optionen zur Auswahl, z.B. Nichts unternehmen/Energie sparen/ Ruhezustand/Herunterfahren. Sie können Energie sparen/ Ruhezustand/Herunterfahren auswählen. HINWEIS: Wählen Sie nicht "Nichts unternehmen", da sonst der Netzschalter des Monitors nicht mit dem Betriebsstatus des PC- Systems synchronisiert werden kann.

  • Seite 49: Erstmaliges Anschließen Des Monitors Für Dpbs

    4. Sowohl der Monitor als auch der PC werden normal EIN geschaltet. Wenn dies nicht der Fall ist, drücken Sie entweder den Netzschalter des Monitors oder den Netzschalter des PCs, um das System hochzufahren. HINWEIS: Stellen Sie sicher, dass Dell Power Button Sync auf An gestellt ist. Siehe Dell Power Button Sync.

  • Seite 50: Dpbs Funktion Verwenden

    DPBS Funktion verwenden Aufwecken mit dem USB-C Kabel Wenn Sie das USB-C Kabel anschließen, ist der Monitor/PC Status wie folgt: *Nicht alle Dell PC-Systeme unterstützen das Aufwecken der Plattform über den Monitor. *Bei Anschluss des USB-C Kabels ist möglicherweise eine Mausbewegung oder ein Tastendruck erforderlich, um das System/den Monitor aus dem Schlafmodus oder Ruhezustand aufzuwecken.
  • Seite 51 HINWEIS: Sie können die Dell Power Button Sync Funktion über das OSD aktivieren oder deaktivieren. • Wenn sowohl der Monitor als auch der PC EIN geschaltet sind, halten Sie die Netztaste des Monitors 4 Sekunden lang gedrückt; auf dem Bildschirm wird die Frage gestellt, ob Sie den PC herunterfahren möchten.

  • Seite 52: Anschluss Des Monitors Für Usb-C

    Anschluss des Monitors für USB-C Wenn der Dell PC* mehr als zwei USB-C Anschlüsse hat, wird der Betriebsstatus jedes angeschlossenen Monitors mit dem PC synchronisiert. Wenn sich der PC und die beiden Monitore zum Beispiel in einem anfänglich EIN geschalteten Zustand befinden, werden durch Drücken der Netztaste an Monitor 1 oder Monitor 2 der PC, Monitor 1 und Monitor 2 AUS geschaltet.
  • Seite 53 Stellen Sie sicher, dass Dell Power Button Sync auf An gestellt ist (siehe Dell Power Button Sync). Wenn sich der PC und die beiden Monitore in einem anfänglich AUS geschalteten Zustand befinden, werden durch Drücken der Netztaste an Monitor 1 oder Monitor 2 der PC, Monitor 1 und Monitor 2 EIN geschaltet.

  • Seite 54: Kabel Verlegen

    Kabel verlegen Nachdem Sie sämtliche erforderlichen Kabelverbindungen an Monitor und Computer hergestellt haben (siehe Monitor anschließen), führen Sie die Kabel wie oben gezeigt ordentlich durch den Kabelschacht. Ihren Monitor mit Kensington Schloss sichern (optional) Der Schlitz für das Sicherheitsschloss befindet sich an der Unterseite des Monitors (siehe Schlitz für Sicherheitsschloss).

  • Seite 55: Entfernen Des Monitorständers

    Entfernen des Monitorständers HINWEIS: Damit der LCD Bildschirm beim Abnehmen des Ständers nicht verkratzt wird, achten Sie darauf, dass der Monitor auf einen weichen Untergrund gelegt und vorsichtig gehandhabt wird. HINWEIS: Die folgenden Schritte beziehen sich auf das Entfernen des Ständers, der mit Ihrem Monitor geliefert wird.

  • Seite 56: Vesa Wandmontageset (Optional)

    VESA Wandmontageset (optional) (Schraubenabmessung: M4 x 10 mm). Lesen Sie die mit der VESA-kompatiblen Montageausrüstung für die Wand gelieferte Anleitung. 1. Legen Sie den Monitor auf ein weiches Tuch oder Kissen auf einem stabilen, ebenen Arbeitstisch. 2. Entfernen Sie den Ständer (siehe Entfernen des Monitorständers).

  • Seite 57: Monitor Bedienen

    Monitor bedienen Monitor einschalten Drücken Sie auf die Ein/Aus-Taste, um den Monitor einzuschalten. Verwendung der Joystick Steuerung Verwenden Sie die Joystick Steuerung an der Rückseite des Monitors, um On-Screen Display (OSD) Einstellungen vorzunehmen. 1. Drücken Sie den Joystick, um den Menüstarter zu starten. 2.

  • Seite 58: Anwendung Der Anzeige Auf Dem Bildschirm (Osd-Menü)

    Joystick Beschreibung • Wenn kein OSD auf dem Bildschirm angezeigt wird, drücken Sie den Joystick, um den Menüstarter zu starten. Siehe Zugriff auf Menüstarter. • Drücken Sie den Joystick, wenn das OSD angezeigt wird, um die Auswahl zu bestätigen oder die Einstellungen zu speichern. •...

  • Seite 59: Verwendung Der Navigationstasten

    Wenn Sie den Joystick nach links oder rechts bewegen, um zwischen den Verknüpfungsfunktionen umzuschalten, wird das ausgewählte Element hervorgehoben und in die mittlere Position verschoben. Drücken Sie den Joystick, um sein Untermenü aufzurufen. • USB-Wechsel: Für den Wechsel zwischen den USB Upstream Quellen im PIP/PBP Modus.

  • Seite 60: Zugriff Auf Das Menüsystem

    Drücken Sie den Joystick, nachdem Sie die Einstellungen geändert haben, um die Änderungen zu speichern, bevor Sie zu einem anderen Menü wechseln oder das OSD-Menü verlassen. HINWEIS: Bewegen Sie den Joystick nach links, bis Sie das Menü verlassen, um den aktuellen Menüpunkt zu verlassen und zum vorherigen Menü...
  • Seite 61 Kontrast Stellen Sie zuerst die Helligkeit ein und danach nur den Kontrast, wenn weitere Einstellungen notwendig sind. Bewegen Sie den Joystick nach oben oder unten, um den Kontrast zu erhöhen oder zu verringern (min. 0/ max. 100). Mit der Kontrast Funktion wird der Grad des Unterschiedes zwischen der Dunkelheit und der Helligkeit auf dem Monitorbildschirm eingestellt.
  • Seite 62 HDMI 2 Wählen Sie HDMI 2, wenn Sie den HDMI 2 Anschluss nutzen. Drücken Sie den Joystick, um die Auswahl zu bestätigen. Autom. wählen Sucht automatisch nach verfügbaren Eingangsquellen. Der Standard ist An. Drücken Sie den Joystick, um die Auswahl zu bestätigen. Auto-Auswahl Ermöglicht die Einstellung dieser Funktion auf: für USB-C...
  • Seite 63 Farbe Stellt den Farbeinstellungsmodus ein. Voreingestellte Ermöglicht Ihnen die Auswahl aus der Liste Modi voreingestellter Farbmodi. Drücken Sie den Joystick, um die Auswahl zu bestätigen. • Standard: Dies ist die Standardeinstellung. Dieser Monitor ist TÜV-zertifiziert und verwendet ein Panel mit geringem Blaulichtanteil, um die Blaulichtabgabe zu reduzieren und entspannende und weniger reizintensive Bilder zu erzeugen.
  • Seite 64 Voreingestellte • Film: Zum Laden der idealen Farbeneinstellungen Modi für Filme. • Spiel: Zum Laden der idealen Farbeinstellungen für die meisten Gaming-Anwendungen. • Farbtemp.: Sie können hiermit die Farbtemperatur festlegen: 5000K, 5700K, 6500K, 7500K, 9300K und 10000K. Drücken Sie den Joystick, um die Auswahl zu bestätigen.
  • Seite 65 Eingangsfarb- Hier können Sie einen der folgenden format Videoeingabemodi wählen: • RGB: Wählen Sie diese Option, wenn Ihr Monitor an einen Computer oder einen Medien Player angeschlossen ist, der die RGB-Ausgabe unterstützt. • YCbCr: Wählen Sie diese Option, wenn Ihr Medien Player nur die YCbCr-Ausgabe unterstützt.
  • Seite 66 Sättigung Diese Funktion erlaubt Ihnen die Farbsättigung des Videobildes einzustellen. Verwenden Sie den Joystick zur Einstellung des Sättigungspegels zwischen '0' und '100'. HINWEIS: Die Funktion ist nur verfügbar, wenn Sie den Film oder Spiel Voreinstellungsmodus auswählen. Farbe zurücks. Setzt die Farbeinstellungen des Monitors auf die werkseitigen Voreinstellungen zurück.
  • Seite 67 Wenn die aktuelle Plattform DP 1.2 (HBR2) oder niedriger ist, wählen Sie Hohe Auflösung, um die volle Videoleistung bei reduzierter Daten- und Netzwerkgeschwindigkeit zu nutzen. Dell Power Ermöglicht es Ihnen, den Stromversorgungszustand Button Sync des PC Systems über den Netzschalter des Monitors zu steuern.
  • Seite 68 PIP/PBP Diese Funktion ruft ein Fenster auf, in dem ein Bild aus einer anderen Eingangsquelle gezeigt wird. Drücken Sie den Joystick, um die Auswahl zu bestätigen. Subfenster Hauptfenster USB-C HDMI 1 HDMI 2 USB-C HDMI 1 HDMI 2 HINWEIS: Bilder im PBP Modus werden in der Mitte der geteilten Fenster angezeigt.
  • Seite 69 PIP/PBP- Ermöglicht es Ihnen, einen PBP oder PIP Modus aus Modus der Voreinstellungsliste zu wählen, die verschiedene Größen und Positionen des Subfensters bietet. Die Optionen werden in grafischem Format angezeigt, was ein schnelles Verständnis der verschiedenen Layout-Einstellungen ermöglicht. Die Standardeinstellung ist Aus. │...
  • Seite 70 PIP/PBP (Sub) Wählen ein Videosignal aus, das an Ihren Monitor für das PIP/PBP Subfenster angeschlossen werden kann. Drücken Sie den Joystick, um die Auswahl zu bestätigen. HINWEIS: Die Funktion ist nur verfügbar, wenn der PIP/PBP Modus aktiviert ist. USB-Wechsel Wählen Sie aus, zwischen den USB Upstream Quellen im PIP/PBP Modus umzuschalten.
  • Seite 71 DP zuweisen Ermöglicht Ihnen die Zuweisung der USB Upstream- Ports für die Eingangssignale (DP, HDMI 1 oder HDMI 2). Der USB Downstream-Port des Monitors HDMI 1 (z.B. Tastatur und Maus) kann von den aktuellen zuweisen zu Eingangssignalen verwendet werden, wenn ein HDMI 2 Computer an einer der beiden Upstream-Ports zuweisen zu...
  • Seite 72 Ethernet Ermöglicht es Ihnen, einen der drei verfügbaren Modi Switch Modus auszuwählen: • An KVM binden: Wenn KVM USB umschaltet, schaltet Ethernet zusammen um. • Nachricht bei KVM Umsch.: Wenn KVM USB umschaltet, wird der Benutzer durch eine Meldung aufgefordert, zu entscheiden, ob Ethernet mit umgeschaltet werden soll.
  • Seite 73 Lautsprecher Ermöglicht es Ihnen, die Lautsprecherfunktion einzuschalten oder auszuschalten. Audio zurücks. Setzt die Audioeinstellungen auf die Werkseinstellungen zurück. Menü Passt Einstellungen des OSD, wie z.B. Sprache des OSD, die Zeitdauer der Anzeige des Menüs auf dem Bildschirm usw., vorzunehmen. Sprache Zum Einstellen der OSD-Anzeige auf eine der acht verfügbaren Sprachen (Englisch, Spanisch, Französisch, Deutsch, Brasilianisches Portugiesisch,...
  • Seite 74 Sperre Wenn die Steuertasten am Monitor gesperrt sind, können Sie verhindern, dass Personen auf die Bedienelemente zugreifen. • Menü Tasten: Alle Joystick Funktionen sind gesperrt und für den Benutzer nicht zugänglich. • Ein-/Austaste: Nur die Ein/Aus Taste ist gesperrt und für den Benutzer nicht zugänglich. •...
  • Seite 75 HINWEIS: Die Funktion ist nicht auswählbar und wird standardmäßig in den An im Aus Modus gesetzt, wenn der Monitor an Dell Latitude- und Precision Notebooks angeschlossen ist, die Dell Power Button Sync über USB-C unterstützen. Bei dieser Konfiguration ist die USB-C Ladefunktion des Monitors im Aus Zustand immer verfügbar.
  • Seite 76 Sonstige USB- Ermöglicht Ihnen die Aktivierung oder Deaktivierung Aufladung der USB Type-A und USB Type-C (Downstream- Ports) Aufladungsfunktion, während sich der Monitor im Standbymodus befindet. Schnelles Beschleunigt die Wiederbereitschaftszeit aus dem Aufwachen Standbymodus. Personalisieren Setzt im Menü Individualisieren sämtliche rücksetzen Einstellungen auf die Standardwerte zurück.
  • Seite 77 DDC/CI DDC/CI (Display Data Channel/Command Interface) ermöglicht Ihnen die Anpassung der Monitoreinstel- lungen über Software auf Ihrem Computer. Für die besten Resultate sowie für die optimale Leistung Ihres Monitors aktivieren Sie diese Funktion. Diese Funktion kann durch Auswählen von Aus deaktiviert werden. LCD- Zum Reduzieren von geringen Bildverzerrungen.
  • Seite 78 Servicemarkie- Zeigt die Servicemarkierung des Monitors an. Diese rung Zeichenfolge wird benötigt, wenn Sie nach telefonischem Support suchen, Ihren Garantiestatus überprüfen, Treiber auf der Webseite von Dell aktualisieren usw. Selbstdia- Drücken Sie den Joystick, um den gnose Selbstdiagnoseprozess zu starten.

  • Seite 79: Osd-Warnmeldung

    Zurücksetzen Alle voreingestellten Werte auf die werkseitigen Standardeinstellungen zurücksetzen. Dies sind auch ® die Einstellungen für die ENERGY STAR Tests. OSD-Warnmeldung Wenn der Monitor eine bestimmte Auflösung nicht unterstützt, wird die folgende Meldung angezeigt: Das bedeutet, dass sich der Monitor nicht richtig auf das Signal einstellen kann, das er vom Computer empfängt.
  • Seite 80 Wenn Sie den USB-Wechsel Hotkey aus dem Menüstarter wählen, erscheint die folgende Meldung, wenn die PIP/PBP Funktion deaktiviert ist: Die folgende Meldung wird angezeigt, bevor Sie DDC/CI Funktion deaktiviert wird: Wenn Sie den Helligkeit Wert zum ersten Mal über dem Standardwert einstellen, erscheint die folgende Meldung: HINWEIS: Wenn Sie Ja wählen, erscheint die Meldung beim nächsten Mal nicht, wenn Sie die Helligkeitseinstellung ändern.
  • Seite 81 Wenn Sie die Standardeinstellung der Energiesparfunktionen zum ersten Mal ändern, wie z.B. Gleichmäßigk.komp., USB-C Ladung 90W, Sonstige USB- Aufladung oder Schnelles Aufwachen, erscheint folgende Meldung: HINWEIS: Wenn Sie für eine der oben genannten Funktionen Ja wählen, wird die Meldung beim nächsten Mal nicht mehr angezeigt, wenn Sie die Einstellungen dieser Funktionen ändern.
  • Seite 82 Wenn Sie den USB-Switch von PC 1 auf PC 2 umschalten und Ethernet Switch Modus auf Nachricht bei KVM Umsch. eingestellt ist, wird die folgende Meldung angezeigt: Wenn der Monitor über den DP/HDMI-Eingang angeschlossen ist und ein USB Type-C Kabel an ein Notebook angeschlossen ist, das den DP Wechselmodus unterstützt, erscheint, falls Auto-Auswahl für USB-C aktiviert ist Abfrage für...
  • Seite 83 Durch Aktivieren des Computers und Aufwecken des Monitors erhalten Sie wieder Zugriff auf das OSD. Das OSD kann nur im Normalbetriebsmodus funktionieren. Wenn Sie den Joystick während des Standbymodus drücken, erscheint je nach ausgewähltem Eingang die folgende Meldung: Aktivieren Sie den Computer, damit der Monitor auf das zugreifen kann.
  • Seite 84 Wenn Sie Ja zur Wiederherstellung der Standardeinstellungen auswählen, wird die folgende Meldung angezeigt: Wenn Sie Ja zur Wiederherstellung der Standardeinstellungen auswählen, wird die folgende Meldung angezeigt: Unter Problemlösung finden Sie weitere Informationen. │ Monitor bedienen...

  • Seite 85: Sperren Der Kontrolltasten

    Sperren der Kontrolltasten Sie können die Kontrolltasten am Monitor sperren, um den Zugriff auf das OSD- Menü und/oder die Ein-/Aus-Taste zu verhindern. 1. Bewegen Sie den Joystick nach oben, unten, links oder rechts und halten Sie ihn etwa 4 Sekunden lang gedrückt, bis ein Einblendmenü erscheint. 2.

  • Seite 86: Kvm-Switch Einstellen

    KVM-Switch einstellen Der integrierte KVM-Switch ermöglicht es Ihnen, bis zu 2 Computer über eine einzige Tastatur und Maus zu steuern, die an den Monitor angeschlossen sind. a. Beim Anschluss von HDMI + USB-C (nur Daten) an Computer 1 und DP + USB-C (Video und Daten) an Computer 2: HINWEIS: Die USB Type-C Verbindung unterstützt gegenwärtig nur Datenübertragung.
  • Seite 87 b. Beim Anschluss von HDMI + USB-C (nur Daten) an Computer 1 und USB-C (Video und Daten) an Computer 2: HINWEIS: Die USB Type-C (Video und Daten) Verbindung unterstützt gegenwärtig Video- und Datenübertragung. Stellen Sie sicher, dass USB für HDMI zu USB-C2 zugewiesen ist.

  • Seite 88: Maximale Auflösung Einstellen

    Version aktualisieren. Führen Sie die folgenden Schritte aus – je nach Computermodell: Falls Sie einen Dell Desktop oder Laptop besitzen: • Besuchen Sie www.dell.com/support, geben Sie Ihre Servicekennung ein und laden den aktuellsten Treiber für Ihre Grafikkarte herunter. Wenn Sie keinen Dell-Computer (Laptop oder Desktop) verwenden: •...

  • Seite 89: Verwendung Der Kippen, Schwenken, Höhenverstellung Und Neigungsanpassung

    Verwendung der Kippen, Schwenken, Höhenverstellung und Neigungsanpassung HINWEIS: Die folgenden Anweisungen beziehen sich nur auf die Anbringung des Ständers, der mit Ihrem Monitor geliefert wurde. Wenn Sie einen Ständer anbringen, den Sie von einer anderen Quelle gekauft haben, folgen Sie den Anweisungen, die mit dem Ständer geliefert wurden.

  • Seite 90: Höhenverstellung

    Höhenverstellung HINWEIS: Der Ständer kann um bis zu 120 mm nach oben ausgezogen werden. Die unten stehende Abbildung zeigt, wie Sie den Fuß ausziehen können. Neigung einstellen Ist der Ständer am Monitor befestigt, können Sie den Monitor mit der Neigungsverstellfunktion auf den gewünschten Winkel einstellen. │...

  • Seite 91: Problemlösung

    Problemlösung ACHTUNG: Bevor Sie die in diesem Abschnitt beschriebenen Schritte ausführen, lesen und befolgen Sie bitte die Sicherheitshinweise. Selbsttest Ihr Monitor verfügt über eine Selbsttestfunktion, mit der Sie überprüfen können, ob der Monitor ordnungsgemäß funktioniert. Wenn Monitor und Computer ordnungsgemäß miteinander verbunden sind, der Monitorbildschirm jedoch leer bleibt, führen Sie bitte wie folgt den Monitor-Selbsttest aus: 1.

  • Seite 92: Allgemeine Probleme

    Allgemeine Probleme In der folgenden Tabelle finden Sie grundlegende Informationen zu allgemeinen Monitorproblemen und zu möglichen Lösungen: Allgemeine Beschreibung Mögliche Lösungen Symptome Kein Bild/ Kein Bild • Achten Sie darauf, dass das Betriebsanzeige- Videosignalkabel richtig und fest an LED leuchtet Monitor und Computer angeschlossen nicht ist.
  • Seite 93 Punkte auf wieder ein. • Permanent nicht leuchtende Pixel zählen zu den natürlichen Defekten, die bei der LCD-Technologie auftreten können. • Weitere Informationen zu Dell-Monitor Qualität und Pixel finden Sie auf den Dell-Internetseiten: www.dell.com/pixelguidelines. Dauerhaft LCD-Bildschirm • Schalten Sie den Monitor aus und...
  • Seite 94 Sicherheitsrele- Sichtbare • Verzichten Sie auf eigenmächtige vante Themen Anzeichen von Reparaturversuche. Rauch oder • Wenden Sie sich unverzüglich an Dell. Funken Abschaltpro- Monitor schaltet • Achten Sie darauf, dass das bleme sich aus und Videosignalkabel richtig und fest an...
  • Seite 95 Fehlende Farben Im Bild fehlen • Führen Sie den Monitorselbsttest aus. Farben • Achten Sie darauf, dass das Videosignalkabel richtig und fest an Monitor und Computer angeschlossen ist. • Überprüfen Sie die Stecker am Videokabel auf verbogene oder abgebrochene Kontaktstifte. Falsche Farben Unzureichende •...

  • Seite 96: Produktspezifische Probleme

    Produktspezifische Probleme Spezifische Beschreibung Mögliche Lösungen Symptome Bild ist zu klein Das Bild ist auf dem • Prüfen Sie die Längen-/ Bildschirm zentriert, Seitenverhältnis Einstellungen im füllt aber nicht den OSD-Menü Display. gesamten • Setzen Sie den Monitor auf die Anzeigebereich aus Werkseinstellungen zurück.
  • Seite 97 Netzwerkverbindung nicht aus. Funktioniert nicht Bei der Verwendung Laden Sie DPM (Dell Peripheral mit externer oder der Windows Manager) herunter und verwenden Sie Camera App integrierter Dell stattdessen die Kamera App von Dell. erscheint eine Webcam Fehlermeldung │ Problemlösung...

  • Seite 98: Universal Serial Bus (Usb) Spezifische Probleme

    Universal Serial Bus (USB) spezifische Probleme Spezifische Beschreibung Mögliche Lösungen Symptome USB-Schnittstelle USB- • Vergewissern Sie sich, dass der funktioniert nicht Peripheriegeräte Monitor eingeschaltet ist. funktionieren nicht • Trennen Sie das Upstream-Kabel zum Computer ab, schließen Sie es anschließend wieder an. •...
  • Seite 99 Die superschnelle Superschnelle • Überprüfen Sie, ob Ihr Computer USB 10 Gbps USB 10 Gbps Superschnell USB 10 Gbps (USB 3.2 (USB 3.2 Gen2) (USB 3.2 Gen2) Gen2)-fähig ist. Schnittstelle ist Peripheriegeräte • Manche Computer verfügen sowohl langsam sind zu langsam über USB 3.2-, USB 2.0- als auch über oder funktionieren USB 1.1-Ports.

  • Seite 100: Lautsprecherspezifische Probleme

    Lautsprecherspezifische Probleme Spezifische Beschreibung Mögliche Lösungen Symptome Kein Ton aus den Kein Ton hörbar • Schalten Sie den Monitor aus, trennen externen Sie das Monitorkabel ab, schließen Sie Lautsprechern es wieder an, und schalten Sie den Monitor anschließend wieder ein. •...

  • Seite 101: Behördliche Bestimmungen

    Produktinformationsblatt U3824DW: https://eprel.ec.europa.eu/qr/1361189 Dell Kontaktangaben Für den Kontakt zu Dell zwecks Fragen zum Verkauf, technischem Support oder Kundendienst, siehe www.dell.com/contactdell. HINWEIS: Die Verfügbarkeit ist je nach Land und Produkt unterschiedlich, so dass einige Service-Optionen in Ihrem Land eventuell nicht verfügbar sind.
