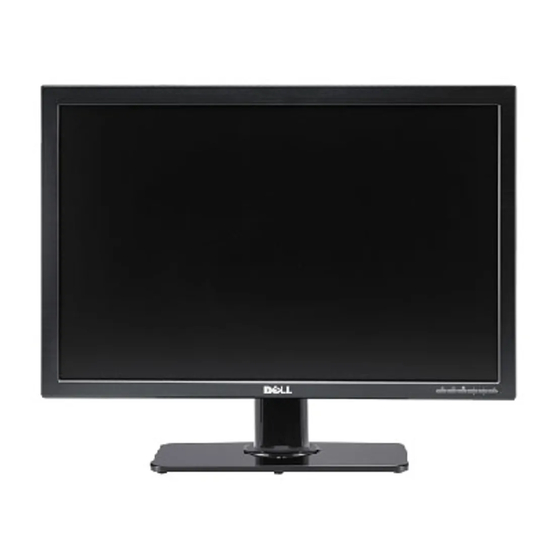

Benutzerhandbuch Dell™ 3008WFP Flachbildschirm-Monitor
Über Ihren Monito
Produktmerkmale
Bezeichnung von Einzelteilen und Reglern
Technische Daten Monitor
USB- (Universal Serial Bus) Schnittstelle
Plug-and-Play-Leistungsfähigkeit
Kartenleser - Technische Daten
Wartungsrichtlinien
Aufstellen des Monitors
Anschließen des Monitors
Verlegen der Kabel
Anbringen der Soundleiste (Option)
Abnehmen des Fußes
Anbringen des Fußes
Bedienen des Monitor
Verwenden der Regler des Bedienfelds
Verwenden des On-Screen-Displays (OSD)
Einstellen der optimalen Auflösung
Verwendung der Dell Soundbar (optional)
Kippen, Schwenken und Höhenverstellung
Hinweis, Vorsicht und Achtung
HINWEIS: Ein HINWEIS kennzeichnet wichtige Informationen zur besseren Nutzung Ihres Computers.
VORSICHT: VORSICHT kennzeichnet eine mögliche Gefahr von Schäden an Hardware oder von Datenverlust und stellt Informationen zur Vermeidung
des Problems bereit.
ACHTUNG: ACHTUNG kennzeichnet eine mögliche Gefahr von Schäden, Verletzungen oder Tod.
Änderungen der Informationen in diesem Dokument sind vorbehalten.
© 2007-2009 Dell Inc. Alle Rechte vorbehalten.
Die Reproduktion in beliebiger Weise ohne schriftliche Genehmigung seitens Dell Inc. ist streng verboten.
In diesem Dokument genutzte Marken: Dell und das Dell-Logo sind Warenz eichen von Dell Inc; Micros oft, Windows und Windows NT sind eingetragene Warenzeichen der Microsoft
Corporation; Adobe ist ein Warenzeichen von Adobe Syst e m s Incorporated, das in bestimmten Ländern eingetragen sein kann.
Andere in diesem Dokument erwähnte Warenzeichen und Handelsmarken beziehen sich auf die Eigentümer dieser Warenzeichen und Handelsmarken oder auf deren Produkte.
Dell Inc. erhebt keinerlei Eigentumsansprüche auf andere als ihre eigenen Warenzeichen und Handelsmarken.
Modell 3008WFPt
Dezember 2009 Rev. A05
Störungsbehebung
Monitor-spezifische Problemlösung
Allgemeine Probleme
Videoprobleme
Produktspezifische Probleme
Universal Serial Bus-spezifische Probleme
Problemlösung - Dell™ Soundbar
Problemlösung - Kartenleser
Anhang
Sicherheitshinweise
FCC-Hinweis (nur USA)
Dell Kontaktangaben
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Dell 3008WFP
Inhaltszusammenfassung für Dell 3008WFP
- Seite 1 Die Reproduktion in beliebiger Weise ohne schriftliche Genehmigung seitens Dell Inc. ist streng verboten. In diesem Dokument genutzte Marken: Dell und das Dell-Logo sind Warenz eichen von Dell Inc; Micros oft, Windows und Windows NT sind eingetragene Warenzeichen der Microsoft Corporation; Adobe ist ein Warenzeichen von Adobe Syst e m s Incorporated, das in bestimmten Ländern eingetragen sein kann. ...
-
Seite 2: Über Ihren Monitor
Kartenleser - Technische Daten Wartungsrichtlinien Produktmerkmale Der Flachbildschirm 3008WFP besitzt eine Aktivmatrix-, Dünnfilmtransistor- (TFT), Flüssigkristallanzeige (LCD). Die Funktionsmerkmale des Monitors umfassen: ■ 30-Zoll (756,228 mm) sichtbarer Anzeigebereich. ■ 2560 x 1600 Aufösung sowie Unterstützung einer Vollbildanzeige für niedrigere Auflösungen. ■ Breiter Sichtwinkel, der das Betrachten in sitzender oder stehender Position oder bei Bewegungen von einer Seite zur anderen gestattet. - Seite 3 Verwendung VESA-Befestigungslöcher (100 mm) (hinter Monitor installieren. der angebrachten Basisplatte) Schlitz für Sicherheitssperre Monitor absichern. Seriennummernetikett mit Strichcode Dell-Kundendienst kontaktieren. Dell Soundbar-Befestigungshalterungen (2) Optionale Dell Soundbar anbringen. Etikett mit behördlichen Bestimmungen Liste der behördlichen Zulassungen. Nehmen Sie auf dieses Etikett Bezug, wenn Sie Service-Aufkleber Dell bezüglich technischer Unterstützung kontaktieren. Bringt Ordnung durch Führung des Kabel durch Kabelhalter den Halter.
-
Seite 4: Technische Daten Monitor
Sofern Sie eine VESA's DPM™-kompatible Grafikkarte oder Software auf Ihrem PC installiert haben, kann der Monitor seinen Energieverbrauch automatisch verringern, wenn er nicht verw wird. Dies wird als 'Energiesparmodus'* bezeichnet. Sobald eine Eingabe über die Tastatur, Maus oder ein sonstiges Eingabegerät vom Computer erkannt wird, funktioniert der Monitor automatisch weiter. Aus der folgenden Tabelle geht der Stromverbrauch sowie die Signale der automatischen Energiesparfunktion hervor: VESA-Modi Horizontale Sync Vertikale Sync Video Netzanzeige Leistungsaufnahme Normalbetrieb (Dell Soundbar und USB aktiv) Aktiv Aktiv Aktiv Blau 250 W (max.) -
Seite 5: Pin Assignments
HINWEIS: Wenn Sie den DisplayPort-Anschluss bei 230 V/50 Hz verwenden, verbraucht DisplayPort im Ruhezustand etwa 0,25 W mehr als VGA oder DVI * Die Leistungsaufnahme im Modus AUS lässt sich nur auf null reduzieren, wenn Sie den Monitor durch Lösen des Netzkabels vom Netzstrom trennen Pin Assignments VGA-Anschluss Stift- Monitorende des 15poligen Signalkabels Nummer Video rot Video grün Video blau MASSE Selbsttest MASSE-R MASSE-G MASSE-B DDC-MASSE... - Seite 6 T.M.D.S. Daten 3+ +5V Spannungsversorgung Selbsttest Hot-Plug-Erkennung T.M.D.S. Daten 0- T.M.D.S. Daten 0+ T.M.D.S. Daten 0/5 Abschirmung T.M.D.S. Daten 5- T.M.D.S. Daten 5+ T.M.D.S. Takt Abschirmung T.M.D.S. Takt + T.M.D.S. Takt + 20-poliger DisplayPort-Anschluss Stift- 20-poliger Stecker des angeschlossenen Signalkabels Nummer ML Lane 3(n) Masse...
-
Seite 7: Usb- (Universal Serial Bus) Schnittstelle
T.M.D.S. Data 1+ T.M.D.S. Clock - T.M.D.S. Data 1 Shield T.M.D.S. Data 1- Reserved(N.C. on device) T.M.D.S. Data 0+ T.M.D.S. Data 0 Shield S-Video-Anschluss Stift- 5-poliger Stecker des angeschlossenen Signalkabels Nummer (Kabel nicht mitgeliefert) Masse... -
Seite 8: Plug-And-Play-Leistungsfähigkeit
über DDC-Protokolle (Display Data Channel) zur Verfügung, so dass sich das System selbst konfigurieren und die Monitoreinstellungen optimieren kann. MDie meisten Monitorinstallation erfolgen automatisch. Sie können gegebenenfalls unterschiedliche Einstellungen auswählen. Bedienen des Monitor Kartenleser - Technische Daten Überblick Der Flash-Speicherkartenleser ist ein USB-Speichergerät, mit dem Sie Daten von Speicherkarten lesen und Speicherkarten beschreiben können. Der Flash-Speicherkartenleser wird unter Windows® 2000, XP, Vista automatisch erkannt. Nach der Installation und Erkennung werden Speicherkartensteckplätze als separate Laufwerke mit eigenen Laufwerkbuchstaben angezeigt. Mit diesem Laufwerk können sämtliche Standard-Dateioperationen (Kopieren, Löschen, Ziehen-und-Ablegen, etc.) ausgeführt werden. Eigenschaften Der Flash-Speicherkartenleser bietet die folgenden Funktionen: Unterstützt die Betriebssysteme Windows 2000, XP,Vista und Windows 7 Windows 9x wird nicht von Dell unterstützt. Massenspeichergerät (keine Treiber unter Windows 2000, XP und Vista erforderlich). USB-IF-Zertifizierung Unterstützt verschiedene Speicherkartenmedien. -
Seite 9: Technische Daten Des Flachbildschirms
Beschichtung des Schirmträgers Antireflexion mit Hartbeschichtung 3H Hintergrundbeleuchtung Breit-CCFL- (9) Hintergrundbeleuchtung Farbgamut (typisch) 117%* 8 ms typisch (Grau-zu-Grau), 12 ms maximal Bildaufbauzeit (Schwarz-zu-Weiß) * 3008WFP-Farbgamut (typisch) basiert auf den Prüfrichtlinien CIE1976 (117 %) und CIE1931 (100,6 %). Voreingestellte Anzeigemodi Analoger Signaleingang Horizontaler Abtastbereich 30 kHz bis 94 kHz Vertikaler Abtastbereich 56 Hz bis 86 Hz Optimale voreingestellte Auflösung 1920 x 1200 bei 60 Hz Höchste voreingestellte Auflösung... -
Seite 10: Unterstützte Videomodi
Optimale voreingestellte Auflösung 2560 x 1600 bei 60 Hz Höchste voreingestellte Auflösung 2560 x 1600 bei 60 Hz * 3008WFP unterstützt HDCP-Inhalte mit einer Auflösung von 1920 x 1080 über den DVI-Eingang. Unterstützte Videomodi Video-Anzeigefähigkeiten (HDMI-Wiedergabe) 480i/480p/576i/576p/720p/1080i/1080p Video-Anzeigefähigkeiten (Composite-Wiedergabe) 480i/576i Video-Anzeigefähigkeiten (S-Video-Wiedergabe) 480i/576i Video-Anzeigefähigkeiten (Component-Wiedergabe) 480i/480p/576i/576p/720p/1080i/1080P Voreingestellte Anzeigemodi Anzeigemodus Horizontale Frequenz Vertikal Frequenz Pixeltakt (MHz) Sync-Polarität (kHz) (Hz) (Horizontal/Vertikal) VESA, 720 x 400 31.47... -
Seite 11: Umgebungsbedingungen
Tiefe 9.35 Zoll (237.43 mm) Abmessungen(ohne Fuß) Höhe(zusammengeschoben) 18.07 Zoll (459.07 mm) Breite(ausgezogen) 27.43 Zoll (696.67 mm) Tiefe 3.76 Zoll (95.50 mm) Standardabmessungen Höhe(zusammengeschoben) 13.44 Zoll (341.50 mm) Höhe(ausgezogen) 16.99 Zoll (431.50 mm) Breite 14.96 Zoll (380.00 mm) Tiefe 9.35 Zoll (237.43 mm) Gewicht Gewicht mit Verpackung 41.41 lbs (18.8 kg) Gewicht mit montiertem Fuß und Kabeln 34.36 lbs (15.6 kg) Gewicht ohne montiertem Fuß (Für Wand- oder VESA-Befestigung - keine 23.57 lbs (10.7 kg) Kabel) Gewicht mit montiertem Fuß... -
Seite 12: Fcc-Erklärung (Nur Für Die Usa) Und Weitere Rechtliche Informationen
Dell Kontaktangaben Kunden in den Vereinigten Staaten wählen die Nummer 800-W W W-DELL (800-999-3355). HINWEIS: Haben Sie keine aktive Internetverbindung, können Sie Kontaktinformationen auf Ihrem Kaufbeleg, dem Verpackungsbeleg, der Rechnung oder im Dell-Produktkatalog finden. Dell bietet mehrere Online und auf Telefon basierende Support- und Service-Optionen. Die Verfügbarkeit ist je nach Land und Produkt unterschiedlich, so dass einige Service-Optionen in Ihrer Region eventuell nicht verfügbar sind. So kontaktieren Sie Dell zwecks Fragen zum Verkauf, technischem Support oder Kundendienst: Besuchen Sie support.dell.com. Wählen Sie Ihr Land oder Ihre Region im Listenfeld Land/Region wählen unten auf der Seite. Klicken Sie auf Kontaktaufnahme links auf der Seite Wählen Sie den Service- oder Support-Link, der Ihren Bedürfnissen entspricht. -
Seite 13: Internetzugang Haben
Zum Inhaltsverzeichnis Einstellen des Monitors Benutzerhandbuch Dell™ 3008WFP Flachbildschirm-Monitor Wenn Sie einen Dell™ Desktop- oder Dell™ Notebook-Computer mit einem Internetzugang haben 1. Laden und installieren Sie die aktuellsten Treiber für Ihre Grafikkarte von der Dell-Kundendienstseite: support.dell.com. 2. Stellen Sie die Auflösung auf 1920 x 1200/2560 x 1600 ein. HINWEIS: Falls sich die Auflösung 1920 x 1200/2560 x 1600 nicht einstellen lassen sollte, fragen Sie bitte bei Dell™ nach einer passenden Grafikkarte für diese Auflösung an. Zum Inhaltsverzeichnis... - Seite 14 Zum Inhaltsverzeichnis Einstellen des Monitors Benutzerhandbuch Dell™ 3008WFP Flachbildschirm-Monitor Wenn Sie einen Nicht-Dell™ Desktop-, Notebook-Computer bzw. Grafikkarte haben Unter Windows XP: 1. Klicken Sie mit der rechten Maustaste auf das Desktop, wählen Sie Eigenschaften (bei Vista: Anpassen). 2. Wählen Sie den Registerreiter Einstellungen. 3. Wählen Sie Erweitert. 4. Wählen Sie das Register Einstellungen (bei Vista: Anzeige). Unter Grafikkarte (in den erweiterten Einstellungen) werden die Grafikkarten Ihres Systems aufgelistet. 5. Laden und installieren Sie die aktuellsten Treiber von den Internetseiten des Grafikkartenherstellers. (Die aktuellsten Treiber für Ihre ATI- oder NVidia- Grafikkarten können Sie unter folgenden Adressen herunterladen: www.ati.com / www.nvidia.com.) 6. Bei analogem Eingang stellen Sie die Auflösung 1920 x 1200, bei digitalem/DisplayPort-Eingang stellen Sie die Auflösung auf 2560 x 1600 ein. ® Unter Windows Vista oder Windows 7: 1. Rechtsklicken Sie auf den Desktop, klicken Sie dann auf Anpassen.
-
Seite 15: Verwendung Der Vorderen Bedientasten
Zurück zur Inhaltsseite Bedienen des Monitor Benutzerhandbuch Dell™ 3008WFP Flachbildschirm-Monitor Verwenden der Regler des Bedienfelds Verwenden des On-Screen-Displays (OSD) Einstellen der optimalen Auflösung Verwendung der Dell Soundbar (optional) Kippen, Schenken und Höhenverstellbarkeit Verwendung der vorderen Bedientasten Zum Anpassen der Bilddarstellung verwenden Sie die Tasten an der Vorderseite des Monitors. Wenn Sie die Einstellungen mit diesen Tasten verändern, werden die numerischen Einstellungswerte im OSD angezeigt. aste im Bedienfeld Beschreibung Verwenden Sie die Eingangsquellenauswahltaste, um zwischen acht verschiedenen Videosignalen auszuwählen, die an Ihren Monitor angeschlossen sein können. -
Seite 16: Verwenden Des On-Screen-Displays (Osd)
oder oder Mit dieser Taste aktivieren Sie den Bild-neben-Bild-Modus (BnB). Bild-neben-Bild (BnB) -Auswahl UMit der Menütaste rufen Sie das OSD-Menü (Bildschirmmenü) auf und treffen eine Auswahl aus dem OSD-Menü. Siehe Menüsystem verwenden. OSD-Menü / Auswahl Mit dieser Taste rufen Sie das Menü zur Helligkeits- und Kontrasteinstellung direkt auf. Helligkeit-/Kontrast- Schnelltaste Mit diesen Tasten bewegen Sie sich durch das OSD-Menü und vermindern oder erhöhen Werte in „Schiebereglern“ (Einstellungsbalken). Abwärts (-) und Aufwärts (+) ... - Seite 17 Main Menu for non Analog (non VGA) Input HINWEIS: ie automatische Einstellung, Positionseinstellungen und Bildeinstellungen sind nur dann verfügbar, wenn der analoge (VGA) Anschluss verwendet wird. Drücken Sie die Tasten asten , um zwischen den Einstellungsoptionen zu navigieren. Wenn Sie von einem Symbol zum anderen wechseln, wird der Optionsname markiert. Eine vollständige Liste aller verfügbaren Optionen des Monitors finden Sie in der nachstehenden Tabelle. Drücken Sie die Menü-Taste einmal, um die markierte Option zu aktivieren. Drücken Sie die Tasten , um den gewünschten Parameter auszuwählen. Drücken Sie die , um zum Schieberegler zu gelangen, und verwenden Sie die Tasten , um je nach Menüanzeige Ihre Änderungen ...
- Seite 18 Zurück Mit der Taste wieder zurück zum Hauptmenü. Automatische Zum Suchen nach verfügbaren Eingangssignalen drücken Sie die Taste Auswahl Den VGA-Eingang wählen Sie, wenn Sie eine analoge VGA-Verbindung nutzen. Die VGA-Eingangsquelle wählen Sie mit der Taste DVI-D1/DVI-D2 Den Eingang DVI-D wählen Sie, wenn Sie eine digitale DVI-Verbindung nutzen. Die DVI-Eingangsquelle wählen Sie mit der Taste Wählen Sie DisplayPort-Eingang, wenn Sie den DisplayPort-Anschluss nutzen. Die DisplayPort-Eingangsquelle wählen Sie mit der Taste DisplayPort Wählen Sie den HDMI-Eingang, wenn Sie den HDMI-Anschluss nutzen. Die HDMI-Eingangsquelle wählen Sie mit der Taste HDMI Wählen Sie den Component-Eingang, wenn Sie den Component-Anschluss nutzen.
- Seite 19 Farbeinstellungen -Untermenü für VGA/DVI- D-Eingang Farbeinstellungen -Untermenü für Videoeingang oder VGA/DVI-D-Eingang Videoeingang Zurück Mit der Taste wieder zurück zum Hauptmenü. Eingangsfarbformat Die RGB-Option wählen Sie, wenn der Monitor über ein VGA- oder DVI-Kabel mit PC oder DVD-Player verbunden ist. Sie wählen die YPbPr-Option, wenn der Monitor über ein YPbPr-Kabel mit einem DVD-Player verbunden wird. Gamma Zur Anpassung der Gesamt-Helligkeit des Bildes. ...
- Seite 20 Sport Ein besonders für Sportübertragungen geeigneter Modus. Natürlich Ein Modus, der Farben möglichst unverfälscht darstellt. Farbton Mit dieser Funktion können Sie den Farbton des Videobildes nach Grün oder Violett verschieben. Diese Möglichkeit nutzen Sie z. B. zur gewünschten Darstellung von Hauttönen. Mit den Tasten stellen Sie den Farbton im Bereich 0 bis 100 ein. macht den Farbton der Videobilder grünlich. macht den Farbton der Videobilder rötlich. HINWEIS: Der Farbton kann nur angepasst werden, wenn der Videoeingang verwendet wird. Sättigung Mit dieser Funktion passen Sie die Farbsättigung des Videobildes an. Mit den Tasten stellen Sie die Sättigung im Bereich 0 bis 100 ein.
- Seite 21 Dynamischer Der dynamische Kontrast sorgt für einen besseren Kontrast bei den Vorgaben Spiel, Film, Sport und Natürlich. (Bei aktivem Kontrast dynamischem Kontrast kann die Helligkeitsregelung nicht genutzt werden und wird daher ausgegraut.) Mit der Taste aktivieren Sie den dynamischen Kontrast. Mit der Taste deaktivieren Sie den dynamischen Kontrast. Display Info Zur Anzeige sämtlicher Monitoreinstellungen. Display Reset Setzt die Anzeigeeinstellungen auf die Werkseinstellungen (Auslieferungszustand) zurück. ...
- Seite 22 Die nachstehende Warnmeldung wird angezeigt, wenn Sie „DDC/CI aktivieren“ auswählen: LCD- Falls ein Bild wie festgeklebt auf dem Bildschirm erscheint, aktivieren Sie bitte die LCD-Konditionierung, um das Verbleiben des Bildes Konditionierung zu beseitigen. Die LCD-Konditionierung kann einige Stunden dauern. Bei schweren Fällen von verbliebenen Bildern handelt es sich um Bildeinbrennungen. Die LCD-Konditionierung kann keine Bildeinbrennung entfernen. ...
- Seite 23 HINWEIS: Wenn Sie DVI als Quelle verwenden, kann der Kontrast nicht eingestellt werden. Zurück Mit der Taste wieder zurück zum Hauptmenü. Stellen Sie die Option Bild-neben-Bild (BnB) mit den Tasten auf „Ein“ oder „Aus“ ein. Modus BnB-Quelle Zur Auswahl eines Eingangssignals für Bild-neben-Bild (BnB). (DVI-1/DVI-2/HDMI/Composite/S-Video) Mit den Tasten bewegen Sie die Markierung, mit wählen Sie aus. ...
-
Seite 24: Osd-Warnmeldungenn
steigert die Farbsättigung des Videobildes. HINWEIS: Die Farbsättigung kann nur angepasst werden, wenn der Videoeingang verwendet wird. Menü beenden Mit der Taste verlassen Sie das OSD-Hauptmenü. OSD-Warnmeldungenn Wenn der Monitor eine bestimmte Auflösung nicht unterstützt, wird die folgende Meldung angezeigt: oder Das bedeutet, dass der Monitor sich nicht mit dem Signal synchronisieren kann, das er vom Computer empfängt. In den technischen Daten zum Monitor finden Sie die von Ihrem Monitor unterstützten Horizontal- und Vertikalfrequenzen. Bei analogem Eingang sollten Sie die Auflösung auf 1920 x 1200 einstellen. Bei digitalem Eingang empfehlen wir eine Auflösung von 2560 x 1600. Wenn Sie eine beliebige Taste (mit Ausnahme der Ein-/Austaste) drücken, wird - je nach gewähltem Eingang - eine der folgenden Meldungen angezeigt: VGA/DVI-D-Eingang ... -
Seite 25: Verwendung Der Dell Soundbar (Optional)
Besuchen Sie die Website Ihres Grafikkartenherstellers und laden Sie die aktuellsten Grafiktreiber herunter. ¡ Verwendung der Dell Soundbar (optional) Die Dell Soundbar ist ein Zweikanal-Lautsprechersystem, das an Dell-Flachbildschirmen angebracht werden kann. An der Soundbar befinden sich folgende Elemente: ein Drehregler zum Einstellen der Gesamtlautstärke und zum Ein-/Ausschalten des Systems, eine blaue LED zur Betriebsanzeige und zwei Kopfhöreranschlüsse. 1. ... -
Seite 26: Höhenverstellbarkeit
HINWEIS: Bei Auslieferung aus dem Werk ist der Fuß bereits angebracht und ausgezogen. Höhenverstellbarkeit Der Fuß kann um bis zu 90 mm nach oben ausgezogen werden. Die nachstehende Abbildung zeigt, wie Sie den Fuß ausziehen können. Zurück zur Inhaltsseite ... - Seite 27 3. Klicken Sie mit der linken Maustaste auf den Schieberegler und verschieben ihn, um die Anzeigeauflösung auf 1920 x 1200/2560 x 1600 einzustellen. 4. Klicken Sie auf OK. Wenn 1920 x 1200/2560 x 1600 nicht als Option angezeigt wird, müssen Sie Ihren Grafiktreiber unter Umständen aktualisieren. Bitte klicken Sie auf eine der nachstehenden Bedingungen entsprechend Ihrem Computersystem und folgen dann den jeweiligen Anweisungen: Wenn Sie einen Dell™ Desktop- oder Dell™ Notebook-Computer mit einem Internetzugang haben. Wenn Sie einen Nicht-Dell™ Desktop-, Notebook-Computer bzw. Grafikkarte haben. Zum Inhaltsverzeichnis...
- Seite 28 Die Reproduktion in beliebiger Weise ohne schriftliche Genehmigung seitens Dell Inc. ist streng verboten. In diesem Dokument genutzte Marken: Dell und das Dell-Logo sind Warenz eichen von Dell Inc; Micros oft, Windows und Windows NT sind eingetragene Warenzeichen der Microsoft Corporation; Adobe ist ein Warenzeichen von Adobe Syst e m s Incorporated, das in bestimmten Ländern eingetragen sein kann. ...
-
Seite 29: Anschließen Des Monitors
Zurück zur Inhaltsseite Einrichten Ihres Monitors Benutzerhandbuch Dell™ 3008WFP Flachbildschirm-Monitor Anschließen des Monitors Verlegen der Kabel Anbringen der Soundleiste (Option) Abnehmen des Fußes Anbringen des Fußes Anschließen des Monitors ACHTUNG: Bevor Sie mit den in diesem Abschnitt beschriebenen Schritten beginnen, lesen und befolgen Sie bitte die Sicherheitshinweise. Zum Anschluss Ihres Monitors an den Computer führen Sie bitte die folgenden Schritte/Anweisungen aus: Schalten Sie den Computer aus und schließen Sie das Netzkabel ab. Schließen Sie entweder das weiße (DVI-D, digital) oder das blaue (VGA, analog) Signalkabel an den entsprechenden Videoausgang an der Rückseite des Computers an. Schließen Sie nicht beide Kabel an denselben Computer an. Benutzen Sie nur dann beide Kabel, wenn Sie das Gerät an zwei unterschiedliche Computer mit entsprechenden Videosystemen anschließen. -
Seite 30: Verlegen Der Kabel
Zur Kabelführung nutzen Sie den Kabelhalter am Monitorfuß. Verlegen der Kabel Verwenden Sie nach dem Anbringen aller erforderlichen Kabel an Ihren Monitor und den Computer (Hinweise zum Anschließen der Kabel finden Sie unter Anschließen Ihres Monitors) den Kabelhalter, um sämtliche Kabel sauber zu verlegen. Anbringen der Soundleiste VORSICHT: Verwenden Sie den Anschluss ausschließlich für die Dell Soundbar. HINWEIS: Das Soundbar-Netzteil mit einer Ausgangsspannung von +12VDC darf nur für den Anschluss der optionalen Soundbar verwendet werden. Hängen Sie die beiden Schlitze an der Rückseite der Soundbar-Befestigung in die beiden Nasen im unteren Teil der Rückseite des Monitors ein. Schieben Sie die Soundbar nach links, bis sie hörbar einrastet. 3. Schließen Sie das Netzkabel der Soundbar am Anschluss auf der Monitorrückseite an. Verbinden Sie den grünen Mini-Stereostecker der Soundbar mit dem Audioausgang des Computers. HINWEIS: Zur Wiedergabe von HDMI-Audioquellen verbinden Sie den Mini-Stereostecker mit dem Audio OUT-Anschluss an der Rückseite des Monitors. -
Seite 31: Anbringen Des Fußes
HINWEIS: T Damit der LCD-Bildschirm bei der Abnahme des Standfußes nicht verkratzt wird, achten Sie darauf, dass der Monitor auf eine saubere Oberfläche gelegt wird. Nehmen Sie den Standfuß anhand folgender Schritte ab: Drehen Sie die vier Schrauben aus dem Fuß heraus. Nehmen Sie den Fuß ab, indem Sie ihn gerade nach oben vom Monitor abnehmen. Anbringen des Fußes... - Seite 32 Stellen Sie den Standfuß auf eine flache Oberfläche und bringen Sie ihn anhand folgendes Schritte an den Monitor an: Halten Sie die Rillen auf der Rückseite des Monitors über die zwei Zungen oben am Standfuß. Senken Sie den Monitor ab und lassen Sie den Monitor in den Fuß einrasten. Ziehen Sie dann die Schrauben wie gezeigt an. Zurück zur Inhaltsseite ...
-
Seite 33: Störungsbehebung
Zurück zur Inhaltsseite Störungsbehebung Benutzerhandbuch Dell™ 3008WFP Flachbildschirm-Monitor Monitor-spezifische Problemlösung Allgemeine Probleme Videoprobleme Produktspezifische Probleme Universal Serial Bus-spezifische Probleme Problemlösung - Dell™ Soundbar Problemlösung - Kartenleser ACHTUNG: Bevor Sie mit den in diesem Abschnitt beschriebenen Schritten beginnen, lesen und befolgen Sie bitte die Sicherheitshinweise. Monitor-spezifische Problemlösung Selbsttestfunktion (STFC: Self-Test Feature Check) Ihr Monitor verfügt über eine Selbsttestfunktion, mit der Sie überprüfen können, ob der Monitor ordnungsgemäß funktioniert. Wenn Ihr Monitor und Computer ... -
Seite 34: Produktspezifische Probleme
Restart the computer in the safe mode. Sicherheitsrelevante Sichtbare Anzeichen von Nehmen Sie keine Behebungsversuche vor. Themen Rauch oder Funken Kontakt Dell sofort. Aussetzprobleme Monitor schaltet aus und Achten Sie darauf, dass das Videosignalkabel richtig und fest an Monitor und Computer angeschlossen ist. wieder ein Monitor auf die Werkseinstellungen zurücksetzen. -
Seite 35: Universal Serial Bus-Spezifische Probleme
- Netzanzeige ist aus. die mittlere Position. prüfen Sie, ob die Betriebsanzeige (blaue LED) vorne an der (eingebaute Gleichstromversorgung Soundbar leuchtet. beim 3008WFP ) Vergewissern Sie sich, dass das Netzkabel der Soundbar an den Monitor angeschlossen ist. Vergewissern Sie sich, dass der Monitor mit Strom versorgt wird. Falls der Monitor nicht mit Strom versorgt wird, sieheStörungsbehebung Monitorfür ... -
Seite 36: Problemlösung - Kartenleser
Audioquelle angeschlossen ist. Verringern Sie die Lautstärke der Audioquelle. Drehen Sie den Lautstärkeregler/Ein-Aus-Schalter der Soundbar gegen den Uhrzeigersinn auf eine geringere Lautstärke. Reinigen Sie den Audioeingangsstecker und schließen Sie ihn wieder an. Unausgeglichene Ton nur von einer Seite der Soundbar Entfernen Sie etwaige Hindernisse zwischen der Soundbar und dem Benutzer. Tonausgabe Überprüfen Sie, ob der Audioeingangsstecker ordnungsgemäß an die Buchse der Soundkarte oder Audioquelle angeschlossen ist. Stellen Sie alle Windows Balance-Relger (L-R) auf ihre mittlere Position. Reinigen Sie den Audioeingangsstecker und schließen Sie ihn wieder an. ...
