Pinbelegungen

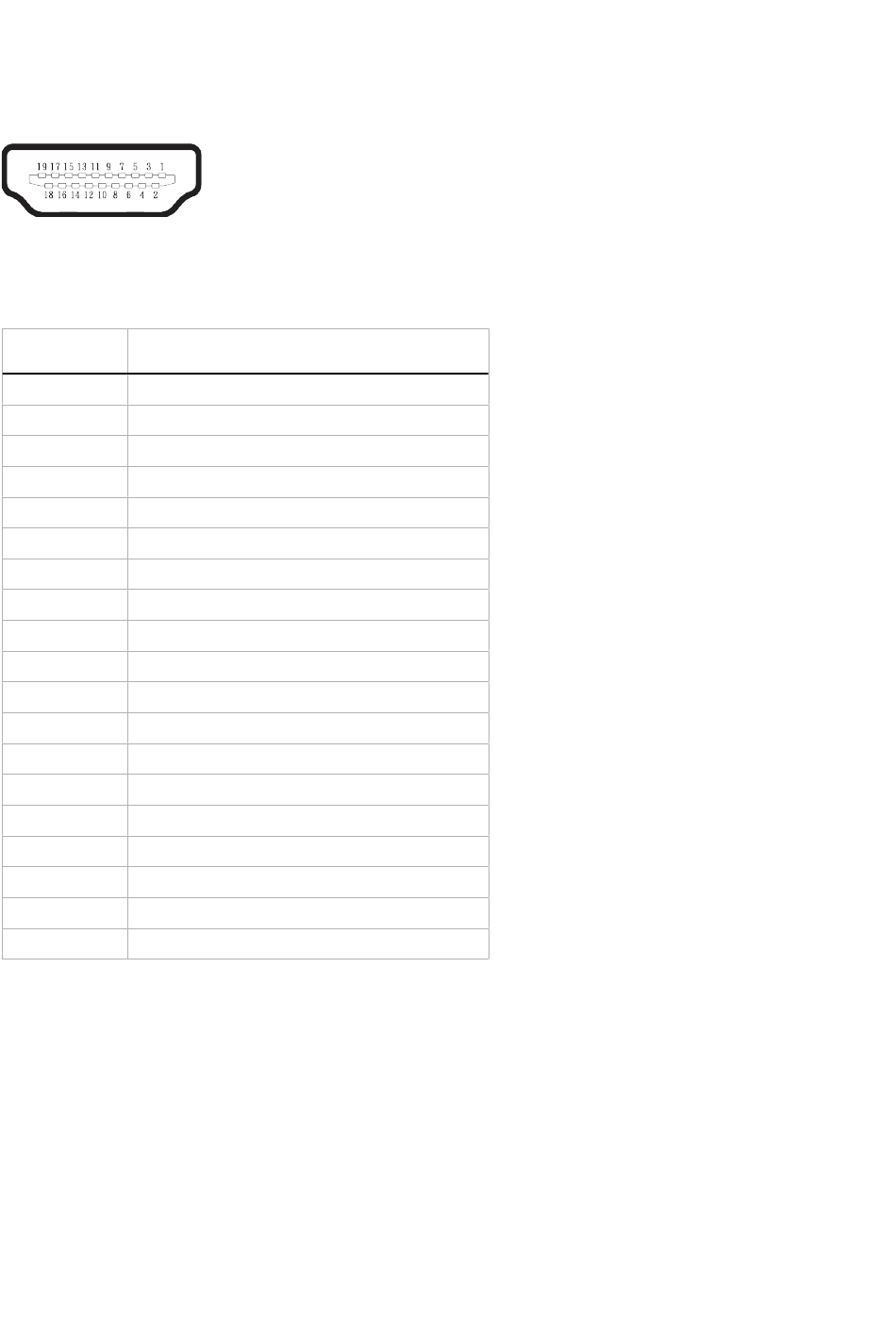

HDMI, 19-poliger Anschluss
Abbildung 4.
HDMI, 19-poliger Anschluss
Tabelle 15.
Pinbelegungen - HDMI 1/HDMI 2
19-polige Seite des angeschlossenen
Pin-Nummer
Signalkabels
TMDS-Daten 2+
1
TMDS-Daten 2, Abschirmung
2
TMDS-Daten 2-
3
TMDS-Daten 1+
4
TMDS-Daten 1, Abschirmung
5
TMDS-Daten 1-
6
TMDS-Daten 0+
7
TMDS-Daten 0, Abschirmung
8
TMDS-Daten 0-
9
TMDS-Takt+
10
TMDS-Takt, Abschirmung
11
TMDS-Takt-
12
CEC
13
Reserve (NC am Gerät)
14
DDC-Takt (SCL)
15
DDC-Daten (SDA)
16
DDC/CEC-Erde
17
+5 V-Strom
18
Hot-Plug-Erkennung
19
