NOTES ON SCHEMATIC
• Resistor:
To differentiate the units of resistors, such symbol as K and
M are used: the symbol K means 1000 ohm and the symbol
M means 1000 kohm and the resistor without any symbol is
ohm-type resistor.
• Capacitor:
To indicate the unit of capacitor, a symbol P is used: this
symbol P means micro-micro-farad and the unit of the
capacitor without such a symbol is microfarad. As to elec-
trolytic Qpacitor. the expression ' 'capacitance/withstand
voltage" is used.
(CH), (RH), (TH), (I-JJ):Temperature compensation
(ML): Mylar type
(P.P.): Polypropylene type
• The indicated voltage in each section is the one measured
by Digital Multimeter betweensucha section and the chassis
with no signal given.
): AM mode
): FM mode
Marking except for (
ANMERKUNGEN ZUN SCHEMATISCHEN
• Widerstände:
IJm die Einheiten der Widerstände unter-scheiden
können, vverden Symbole wie K und M benutzt.
Symbol K bedeutet 1000 Ohm und das Symbol M 1000
Kilo-ohm: Bei Widerständen ohne Symbol handelt es sich
um ohmsche Widerstände.
• Kondensatoren:
Zum Bezeichnen der Kondensatoreinheit Wird das Symbol
P benutzt; diesesSymbol P bedeutet Nanofard. Die Einhéit
eines Kondensators ohne Symbol ist Mikrofarad.
Elektrolytkondensatoren Wird die Be-zeichnung ''Kapazität
/ Stehspannung" benutzt.
(CH), (RH), (TH), (W): Temperaturkompensation
(ML): Mylarkondensator
(P.P.): Polypropylentyp
• Die in den einzelnen Teilen angegebenenSpannungen
werden mit einem Digitalvielfachmeßgerät zwischen dem
betreffen den Teil und dem Chassisohne Signalzuleitung
gemessen.
) : AM-Betriebsart
Anzeichnen, auger ( UKW-Betriebsart
REMARQUES CONCERNANT LE DIAGRAMME SCHÉMATIQUE
• Résistance:
Pour différencier Ies unités de résistances, on utilise des
symbole tels que K et M: Ie symbole K signifie
ohms, le symbole M 1000 Kohms, et Ia résistance donnée
sans symbole est une résistance de type ohm.
• Condensateur:
Pour indiquer l'unité de condensateur, on utilise Ie symbole
P; symbole P signifie micro-microfarad, et I'unité
condensateur donnée sans ce symbole est le microfarad.
ce qui conærne Ie condensateur électrolytique, on utilise
I'expression "tension de régime/capacité"
(CH), (RH), (TH), (I-JJ):Compensation de température
(M L): Condensateur Mylar
(P.P.): Type polypropylåne
• La tension indiquée dans cheque section est celle mesurée
par un multimétre numérique entre la section en question
et le chåssis, en l'absence de tout signal.
): Mode AM
Marque, l'exception de ( Y: Mode FM
WF-T738H/E
DIAGRAM
Schematic diagram and Wiring Side of P.W.Board for this
model are subject to change for improvement without prior
notice.
Parts marked with " " ( ) are important
taining the safety of the set. Be sure to replace these parts
with specified ones for maintaining the safety and
performance of the set.
The voltage value of each part is measuredwhen the tape
selector is set to the Normal position and dubbing is
performed at normal speed. However,the voltagevalueof
IC401 is measured in APSS mode.
SCHALTPLAN
Anderun*n des schematischen Schaltplans und der Ver-
zu
drahtungsseite der Leiterplatte für dieses Modell im Sinne
Das
von Verbesserungen jederzeit vorbehalten.
Die mit ( ) bezeichneten Teile sind besonders wichtig
für die Aufrechterhaltung der Sicherheit. Beim Wechseln
dieser Teile sollten die vorgeschriebenen Teile
verwendet werden, um sowohl die Sicherherheit
die Leistung des Gerätes aufrechtzuerhalten.
Die Spannungswerte jedes einzelnen Teils Wird gemessen,
Für
wenn der Bandsortenwahlschalter auf "Normal"
stellt und das Uberspielen bei normaler Geschwindigkeit
ausgeführt wird. Dennoch Wird die Spannung des IC401
in der APSS-Betriebsart gemessen.
Le diagramme schématique et Ie cöté cåblage de Ia PMI de
1000 ce modéle sont sujets å modifications sans préavis pour
I'amélioration de ce produit.
Les piéces portant Ia marque ( ) sont particuliére-
ment importantes pour Ie maintien de Ia sécurité. S'assurer
de les remplacer par des piécesdu numéro de piéce spécifié
de
pour maintenir Ia sécurité et la performance
En
On mesurera Ia tension de chaque piece en amenant Ie
sélecteur de bande sur la position "Normal"
effectuant la copie å vitesse normale. On mesurera,
toutefois, Ia tension de IC401 en mode APSS.
-31-
WF-T738H/E
for main-
c
immer
als auch
einge-
3
SW401 30
72
-S03
de I'appareil.
7
et en 503
59
7
521
83
52
54 19
102
04
522
504
514
85
103
51
18 82
522
28
77
63
100
9 26
87
75 7
43
48
29
o
56
516 73
76
9
98
13
4

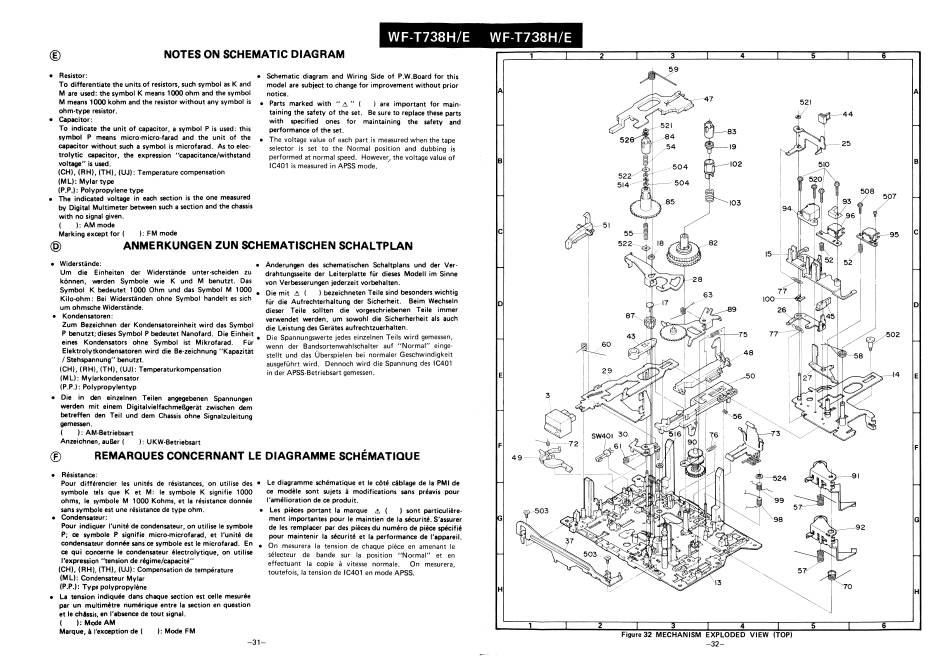

Figure 32 MECHANISM EXPLODED VIEW (TOP)
-32-
521
44
25
510
508
597
93
94
6
c
52
52
D
02
58
4
27
57
92
57
O
