Wechsel des Türanschlags
WARNUNG!
Vor dem Durchführen von Arbeiten am Gerät ist stes der Stecker aus der Steckdose zu
ziehen.
Die nachfolgend beschriebenen Tätigkeiten müssen mit Hilfe einer zweiten Person durch-
geführt werden, um ein Herunterfallen der Türen zu vermeiden.

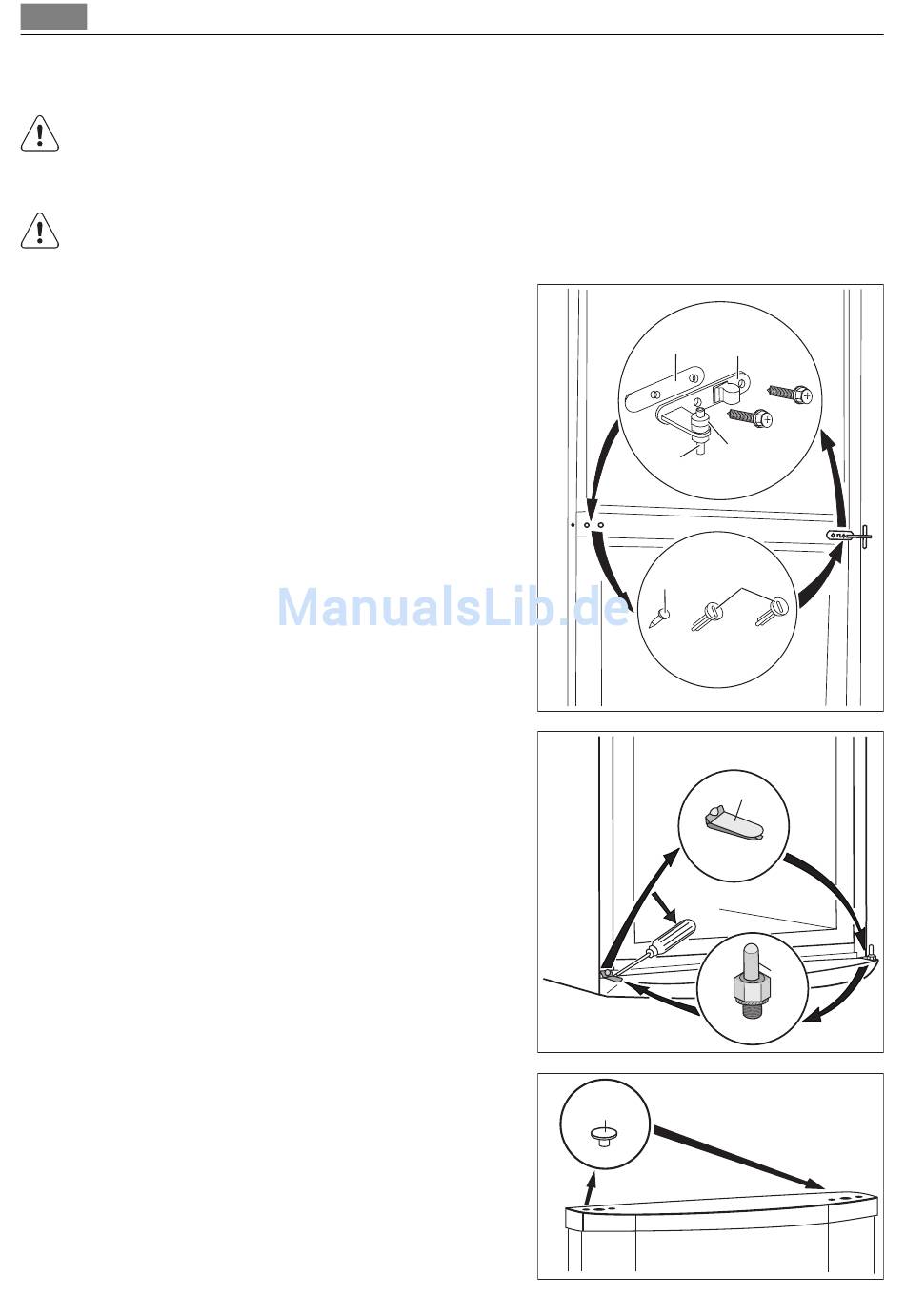

1. Öffnen Sie die Tür. Das mittlere Schar-
nier (m2) lösen. Das Kunststoff-Distanz-
stück (m1) entfernen.
2. Das Distanzstück (m6) entfernen und an
der anderen Seite des Scharnierhaltes-
tifts (m5) befestigen.
3. Die Türen entfernen.
4. Den linken Stift der mittleren Abde-
ckung (m3, m4) entfernen und an der
anderen Seite befestigen.
5. Den Stift der mittleren Abdeckung (m5)
in der linken Bohrung der unteren Tür
befestigen.
6. Die Abdeckung (b1) mit einem geeigne-
ten Werkzeug entfernen. Den Haltestift
(b2) des unteren Scharniers lösen, das
Distanzstück (b3) entfernen und an der
gegenüberliegenden Seite montieren.
7. Die Abdeckung (b1) auf der anderen Sei-
te wieder anbringen.
8. Die Stöpsel (t1) an der Oberseite beider
Türen entfernen und an der anderen Sei-
te befestigen.
9. Die untere Tür wieder in den Haltestift
des unteren Scharniers (b2) einhängen.
10. Das mittlere Scharnier (m2) in die linke
Bohrung der unteren Tür einsetzen.
m1
m2
m6
m5
m4
m3
b1
b3
1
b2
