LMSEY1A09/13 + LMSEY2A19/25
Daikin LMS
ESIE22-17 – 2024.04
Mit dieser Registerkarte können Sie die Verbindung trennen und wieder herstellen.

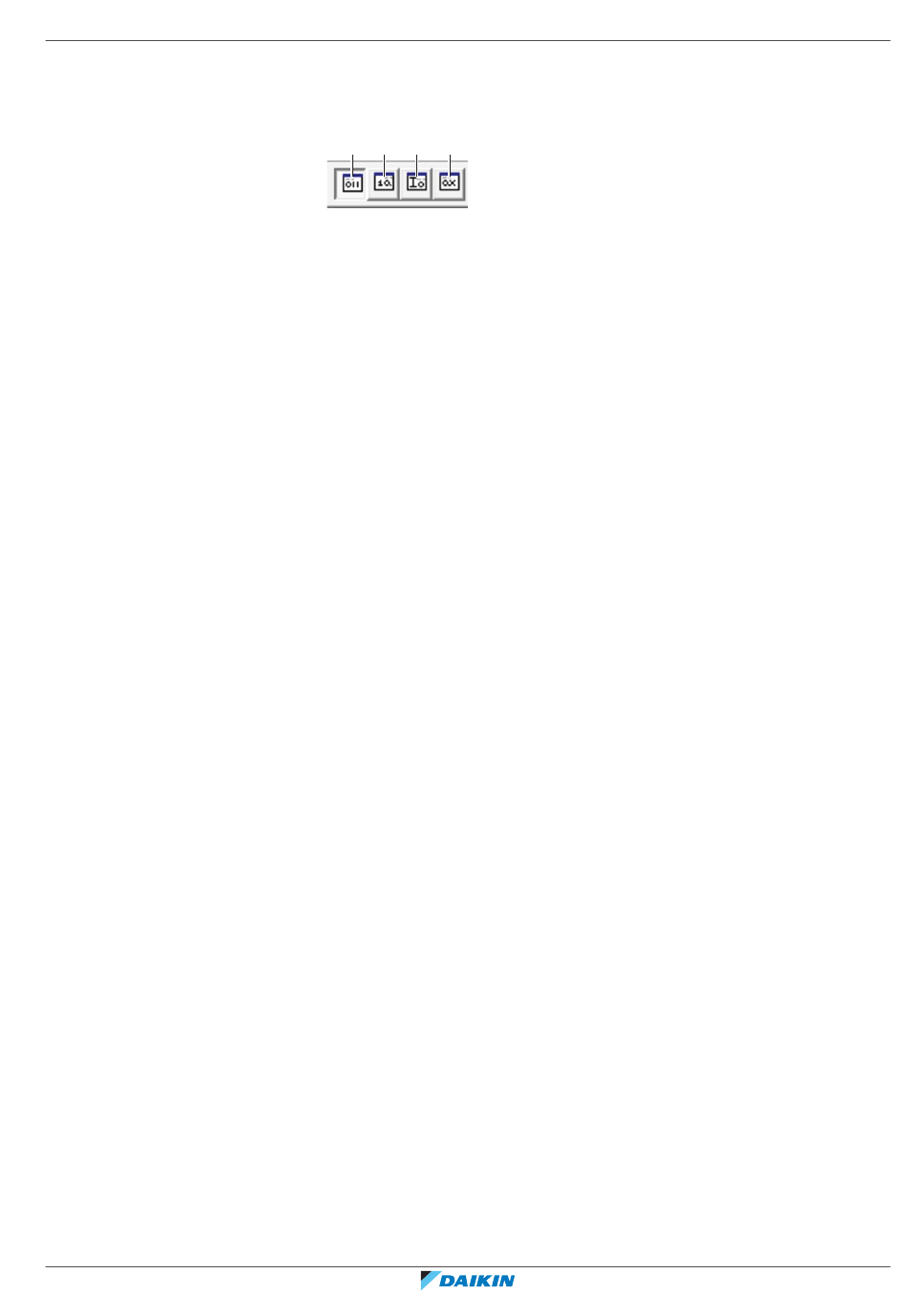

b) Display-Symbole
Mit diesen Symbolen können Sie die Anzeige der Ausgabe für das Register ändern.
i
ii
iii
iv
i Binär
ii Dezimal
iii Ganzzahlig
iv Hex
Verschiedene Register benötigen möglicherweise einen anderen Ausgabetyp, der
leichter zu lesen ist. Schlagen Sie im Design-Guide nach, was Sie als Ausgabe für ein
Register lesen sollten.
c) Adresse
Dies ist das Register, das Sie bei dem Gerät anfragen. Diese Adresse steht in
Verbindung mit dem unter (f) gewählten Modbus-Punkttyp.
▪ Registerstruktur: Bitte beachten Sie das BMS Modbus-Handbuch.
d) Länge
Das Modscan-Tool kann mehrere aufeinanderfolgende Register auf einmal
abrufen. Der Standardwert der Länge beim Start der Software ist 100. Je größer die
Länge ist, desto länger müssen Sie auf Antworten vom Gerät warten. Für die
Fehlerdiagnose und -beseitigung und die Inbetriebnahme empfehlen wir, die Länge
auf 1 zu setzen, um es einfach zu halten.
e) Geräte-ID
Dies ist die Modbus-Slave-Adresse, unter der das Register (eingestellt durch H0 an
der HMI) abgefragt werden soll.
f) Modbus-Punkttyp
Im Dropdown-Menü sind die folgenden Punkte verfügbar:
01: Spulenstatus
02: Eingangsstatus
03: Holding-Register
04: Eingangsregister
Holding-Register auswählen
g) Abfragen und Antworten
Diese Anzeige ist sehr gut geeignet, um die Kommunikation zu überwachen. Nach
dem Start beginnt die Zählung der Anzahl der Abfragen, auf die Sie KEINE Slave-
Antworten erhalten. Solange Sie eine korrekte Adresse des richtigen Modbus-
Punkttyps bei der richtigen Geräte-ID abfragen und alle Parameter korrekt
eingestellt sind, erhalten Sie eine Antwort von der Platine, und auch die Zählung
der Anzahl der gültigen Slave-Antworten beginnt.
H) Antwort
Dies ist die Antwort für das von Ihnen angefragte Register. In diesem Beispiel ist es
ein binäres Ergebnis.
I) Kommunikationsfehler
In diesem Abschnitt erhalten Sie Fehler in der Kommunikation. Die häufigsten
Fehler sind:
7
Systemintegration
|
Wartungshandbuch
265
