4
|
Komponenten
4.13.2 Reparaturverfahren
Ausbauen des Invertergehäuses
Wartungshandbuch
152
INFORMATION
Da die Inverterplatine KEIN separates Ersatzteil ist: Um die Inverterplatine
auszutauschen, MUSS das komplette Invertergehäuse ausgetauscht werden.
Der Stromversorgungs-Kabelstrang und der PWM-Signal-Kabelstrang, die mit der
Inverterplatine verbunden sind, sind separate Ersatzteile und sind NICHT im Ersatzteil
Invertergehäuse enthalten. Für den Ausbau/Einbau dieser Kabelstränge die
Verfahren zum Ausbau/Einbau des kompletten Invertergehäuses befolgen.
LMSEY1A09+13*
Voraussetzung: Betrieb des Geräts über die Benutzerschnittstelle stoppen.
Voraussetzung: Entsprechenden Schutzschalter AUSSCHALTEN.
Voraussetzung:
Platten/Abdeckungen
4
Abdeckungen" [
175].
1 Die Verdrahtung vom Verdichter trennen, wie in den folgenden Schritten
beschrieben.
GEFAHR: STROMSCHLAGGEFAHR
Nach dem Ausschalten des Trennschalters mindestens 10 Minuten warten, um sicher
zu sein, dass die Gleichrichterspannung unter 10 V DC liegt. Erst dann fortfahren.

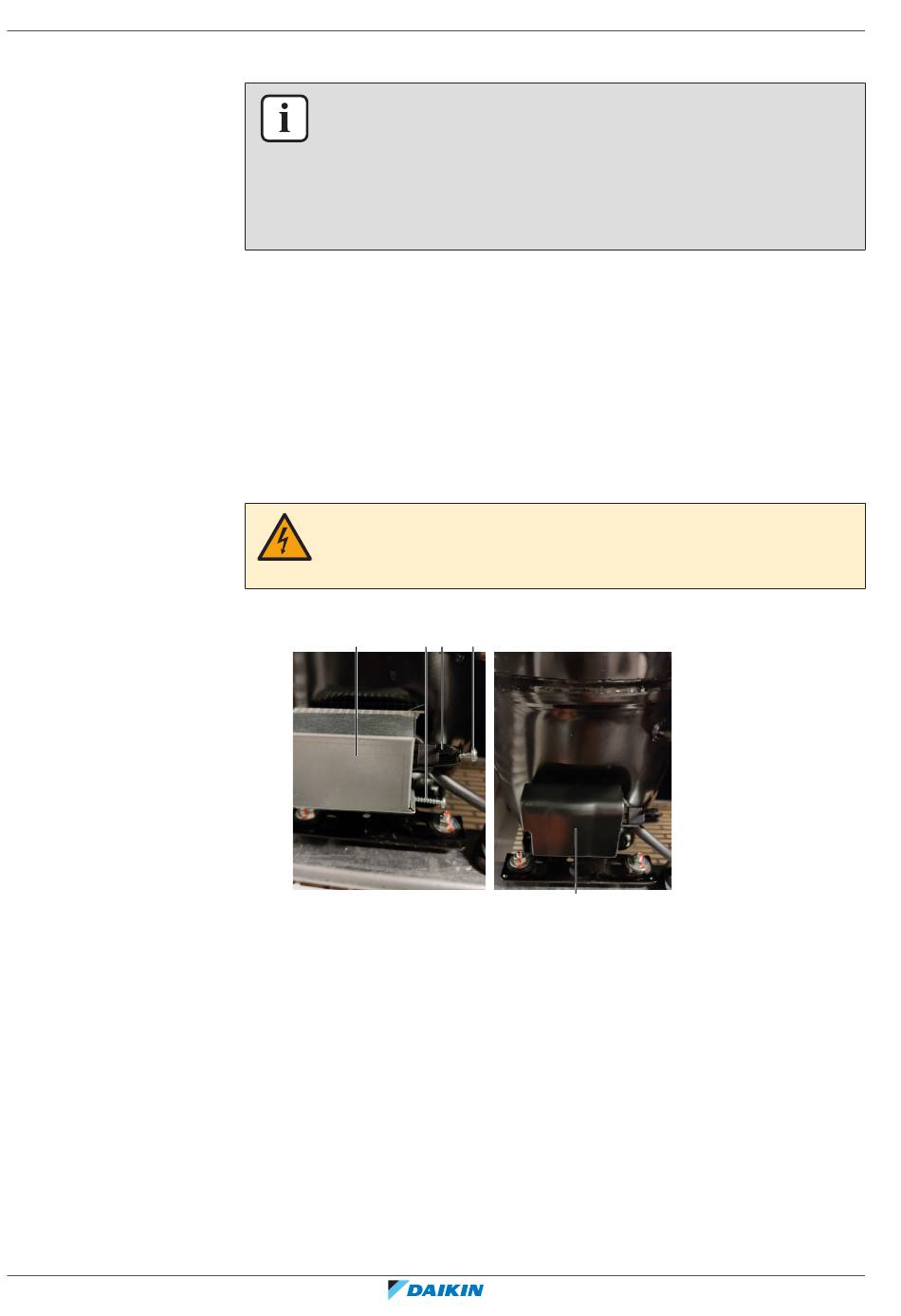

2 Die Schraube aus der Kabelklemme herausdrehen.
d
a Schraube (Kabelklemme)
b Kabelklemme
c Schraube (Klemmen-Schutzabdeckung)
d Klemmen-Schutzabdeckung
e Anschlussklemmen-Abdeckung
3 Die Klemme öffnen und das Kabel freilegen.
4 Die Schraube aus der Anschlussklemmen-Schutzabdeckung herausdrehen.
5 Die Anschlussklemmen-Schutzabdeckung abnehmen.
6 Die Anschlussklemmen-Abdeckung entfernen (abziehen).
7 Den Faston-Stecker von der Verdichter-Erdungsklemme trennen.
entfernen,
c
b
a
e
siehe
"4.15
Platten/
LMSEY1A09/13 + LMSEY2A19/25
Daikin LMS
ESIE22-17 – 2024.04
