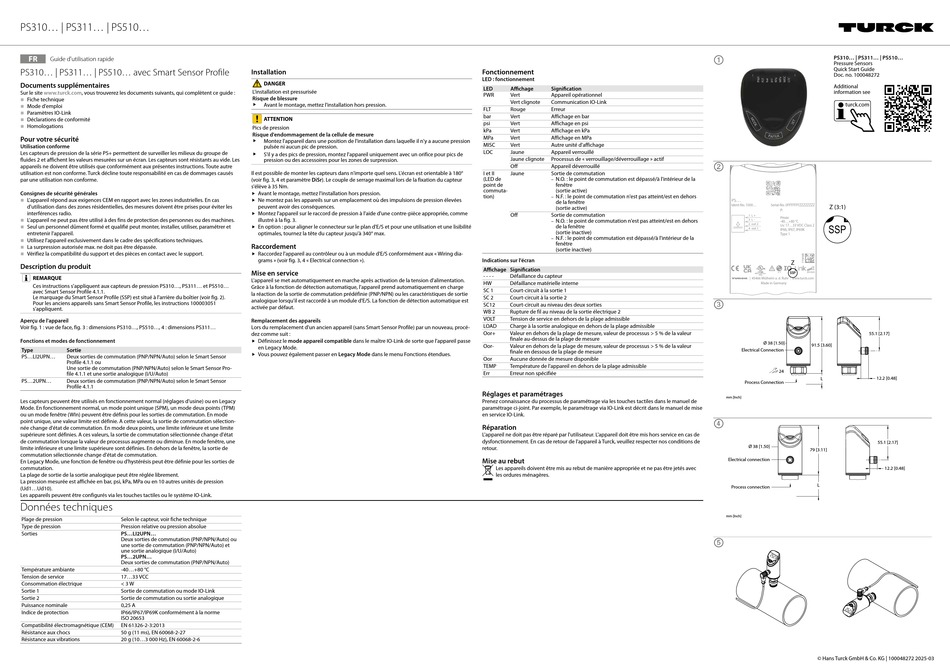

PS310... | PS311... | PS510...
FR
Guide d'utilisation rapide
PS310... | PS311... | PS510... avec Smart Sensor Profile
Documents supplémentaires
Sur le site www.turck.com, vous trouverez les documents suivants, qui complètent ce guide :
■
Fiche technique
■
Mode d'emploi
■
Paramètres IO-Link
■
Déclarations de conformité
■
Homologations
Pour votre sécurité
Utilisation conforme
Les capteurs de pression de la série PS+ permettent de surveiller les milieux du groupe de
fluides 2 et affichent les valeurs mesurées sur un écran. Les capteurs sont résistants au vide. Les
appareils ne doivent être utilisés que conformément aux présentes instructions. Toute autre
utilisation est non conforme. Turck décline toute responsabilité en cas de dommages causés
par une utilisation non conforme.
Consignes de sécurité générales
■
L'appareil répond aux exigences CEM en rapport avec les zones industrielles. En cas
d'utilisation dans des zones résidentielles, des mesures doivent être prises pour éviter les
interférences radio.
■
L'appareil ne peut pas être utilisé à des fins de protection des personnes ou des machines.
■
Seul un personnel dûment formé et qualifié peut monter, installer, utiliser, paramétrer et
entretenir l'appareil.
■
Utilisez l'appareil exclusivement dans le cadre des spécifications techniques.
■
La surpression autorisée max. ne doit pas être dépassée.
■
Vérifiez la compatibilité du support et des pièces en contact avec le support.
Description du produit
REMARQUE
Ces instructions s'appliquent aux capteurs de pression PS310..., PS311... et PS510...
avec Smart Sensor Profile 4.1.1.
Le marquage du Smart Sensor Profile (SSP) est situé à l'arrière du boîtier (voir fig. 2).
Pour les anciens appareils sans Smart Sensor Profile, les instructions 100003051
s'appliquent.
Aperçu de l'appareil
Voir fig. 1 : vue de face, fig. 3 : dimensions PS310..., PS510..., 4 : dimensions PS311...
Fonctions et modes de fonctionnement
Type Sortie
PS...LI2UPN... Deux sorties de commutation (PNP/NPN/Auto) selon le Smart Sensor
Profile 4.1.1 ou
Une sortie de commutation (PNP/NPN/Auto) selon le Smart Sensor Pro-
file 4.1.1 et une sortie analogique (I/U/Auto)
PS...2UPN... Deux sorties de commutation (PNP/NPN/Auto) selon le Smart Sensor
Profile 4.1.1
Les capteurs peuvent être utilisés en fonctionnement normal (réglages d'usine) ou en Legacy
Mode. En fonctionnement normal, un mode point unique (SPM), un mode deux points (TPM)
ou un mode fenêtre (WIn) peuvent être définis pour les sorties de commutation. En mode
point unique, une valeur limite est définie. A cette valeur, la sortie de commutation sélection-
née change d'état de commutation. En mode deux points, une limite inférieure et une limite
supérieure sont définies. A ces valeurs, la sortie de commutation sélectionnée change d'état
de commutation lorsque la valeur de processus augmente ou diminue. En mode fenêtre, une
limite inférieure et une limite supérieure sont définies. En dehors de la fenêtre, la sortie de
commutation sélectionnée change d'état de commutation.
En Legacy Mode, une fonction de fenêtre ou d'hystérésis peut être définie pour les sorties de
commutation.
La plage de sortie de la sortie analogique peut être réglée librement.
La pression mesurée est affichée en bar, psi, kPa, MPa ou en 10 autres unités de pression
(Ud1...Ud10).
Les appareils peuvent être configurés via les touches tactiles ou le système IO-Link.
Données techniques
Plage de pression Selon le capteur, voir fiche technique
Type de pression Pression relative ou pression absolue
PS...LI2UPN...
Sorties
Deux sorties de commutation (PNP/NPN/Auto) ou
une sortie de commutation (PNP/NPN/Auto) et
une sortie analogique (I/U/Auto)
PS...2UPN...
Deux sorties de commutation (PNP/NPN/Auto)
Température ambiante -40...+80 °C
Tension de service 17...33 VCC
Consommation électrique < 3 W
Sortie 1 Sortie de commutation ou mode IO-Link
Sortie 2 Sortie de commutation ou sortie analogique
Puissance nominale 0,25 A
Indice de protection IP66/IP67/IP69K conformément à la norme
ISO 20653
Compatibilité électromagnétique (CEM) EN 61326-2-3:2013
Résistance aux chocs 50 g (11 ms), EN 60068-2-27
Résistance aux vibrations 20 g (10...3 000 Hz), EN 60068-2-6
Installation
DANGER
L'installation est pressurisée
Risque de blessure
 Avant le montage, mettez l'installation hors pression.
ATTENTION
Pics de pression
Risque d'endommagement de la cellule de mesure
 Montez l'appareil dans une position de l'installation dans laquelle il n'y a aucune pression
pulsée ni aucun pic de pression.
S'il y a des pics de pression, montez l'appareil uniquement avec un orifice pour pics de

pression ou des accessoires pour les zones de surpression.
Il est possible de monter les capteurs dans n'importe quel sens. L'écran est orientable à 180°
(voir fig. 3, 4 et paramètre DiSr). Le couple de serrage maximal lors de la fixation du capteur
s'élève à 35 Nm.
Avant le montage, mettez l'installation hors pression.

Ne montez pas les appareils sur un emplacement où des impulsions de pression élevées

peuvent avoir des conséquences.
 Montez l'appareil sur le raccord de pression à l'aide d'une contre-pièce appropriée, comme
illustré à la fig. 3.
En option : pour aligner le connecteur sur le plan d'E/S et pour une utilisation et une lisibilité

optimales, tournez la tête du capteur jusqu'à 340° max.
Raccordement
Raccordez l'appareil au contrôleur ou à un module d'E/S conformément aux « Wiring dia-

grams » (voir fig. 3, 4 « Electrical connection »).
Mise en service
L'appareil se met automatiquement en marche après activation de la tension d'alimentation.
Grâce à la fonction de détection automatique, l'appareil prend automatiquement en charge
la réaction de la sortie de commutation prédéfinie (PNP/NPN) ou les caractéristiques de sortie
analogique lorsqu'il est raccordé à un module d'E/S. La fonction de détection automatique est
activée par défaut.
Remplacement des appareils
Lors du remplacement d'un ancien appareil (sans Smart Sensor Profile) par un nouveau, procé-
dez comme suit :
Définissez le mode appareil compatible dans le maître IO-Link de sorte que l'appareil passe

en Legacy Mode.
Vous pouvez également passer en Legacy Mode dans le menu Fonctions étendues.

Fonctionnement
LED : fonctionnement
LED Affichage Signification
PWR Vert Appareil opérationnel
Vert clignote Communication IO-Link
FLT Rouge Erreur
bar Vert Affichage en bar
psi Vert Affichage en psi
kPa Vert Affichage en kPa
MPa Vert Affichage en MPa
MISC Vert Autre unité d'affichage
LOC Jaune Appareil verrouillé
Jaune clignote Processus de « verrouillage/déverrouillage » actif
Off Appareil déverrouillé
I et II
Jaune Sortie de commutation
(LED de N.O. : le point de commutation est dépassé/à l'intérieur de la
–
point de fenêtre
commuta- (sortie active)
tion) N.F. : le point de commutation n'est pas atteint/est en dehors
–
de la fenêtre
(sortie active)
Off Sortie de commutation
N.O. : le point de commutation n'est pas atteint/est en dehors
–
de la fenêtre
(sortie inactive)
N.F. : le point de commutation est dépassé/à l'intérieur de la
–
fenêtre
(sortie inactive)
Indications sur l'écran
Affichage Signification
- - - - Défaillance du capteur
HW Défaillance matérielle interne
SC 1 Court-circuit à la sortie 1
SC 2 Court-circuit à la sortie 2
SC12 Court-circuit au niveau des deux sorties
WB 2 Rupture de fil au niveau de la sortie électrique 2
VOLT Tension de service en dehors de la plage admissible
LOAD Charge à la sortie analogique en dehors de la plage admissible
Oor+ Valeur en dehors de la plage de mesure, valeur de processus > 5 % de la valeur
finale au-dessus de la plage de mesure
Oor- Valeur en dehors de la plage de mesure, valeur de processus > 5 % de la valeur
finale en dessous de la plage de mesure
Oor Aucune donnée de mesure disponible
TEMP Température de l'appareil en dehors de la plage admissible
Err Erreur non spécifiée
Réglages et paramétrages
Prenez connaissance du processus de paramétrage via les touches tactiles dans le manuel de
paramétrage ci-joint. Par exemple, le paramétrage via IO-Link est décrit dans le manuel de mise
en service IO-Link.
Réparation
L'appareil ne doit pas être réparé par l'utilisateur. L'appareil doit être mis hors service en cas de
dysfonctionnement. En cas de retour de l'appareil à Turck, veuillez respecter nos conditions de
retour.
Mise au rebut
Les appareils doivent être mis au rebut de manière appropriée et ne pas être jetés avec
les ordures ménagères.
①
PS310... | PS311... | PS510...
Pressure Sensors
Quick Start Guide
Doc. no. 100048272
Additional
information see
turck.com
②
PS... PS...
Ident-No. 1000... Ident-No. 1000... Serial-No. 0FFFFFFFZZZZZZZZ Serial-No. 0FFFFFFFZZZZZZZZ
Z (3:1)
P: P:
1 L + 1 L +
Pmax: Pmax:
3 L - 3 L -
-40...+80 °C -40...+80 °C
SSP
2 out 2 2 out 2 U U : 17...33 VDC Class 2 : 17...33 VDC Class 2
B B
4 out 1 4 out 1
IP66, IP67, IP69K IP66, IP67, IP69K
Type 1 Type 1
Z
! !
SSP 24 mm 24 mm
IND.CONT.EQ. IND.CONT.EQ.
7R43 7R43
45466 Mülheim a. d. Ruhr 45466 Mülheim a. d. Ruhr www.turck.com www.turck.com
Made in Germany Made in Germany
③
55.1 [2.17]
Ø 38 [1.50]
91.5 [3.60]
Electrical Connection
24
L 12.2 [0.48]
Process Connection
mm [Inch]
④
55.1 [2.17]
Ø 38 [1.50]
79 [3.11]
Electrical connection
12.2 [0.48]
L
Process connection
mm [Inch]
⑤
© Hans Turck GmbH & Co. KG | 100048272 2025-03
