- Seite 1 Your Global Automation Partner PS310… | PS510… Drucksensoren Betriebsanleitung...
- Seite 2 Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Über diese Anleitung ......................... 5 Zielgruppen........................ 5 Symbolerläuterung...................... 5 Weitere Unterlagen...................... 5 Feedback zu dieser Anleitung .................. 5 Hinweise zum Produkt........................ 6 Produktidentifizierung.................... 6 Lieferumfang........................ 6 Rechtliche Anforderungen .................... 6 Hersteller und Service .................... 7 Zu Ihrer Sicherheit .......................... 8 Bestimmungsgemäße Verwendung................ - Seite 4 10 Störungen beseitigen ........................ 28 11 Instand halten ........................... 29 12 Reparieren............................ 29 12.1 Geräte zurücksenden.................... 29 13 Entsorgen ............................ 29 14 Technische Daten .......................... 30 Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com...
-
Seite 5: Über Diese Anleitung
Feedback zu dieser Anleitung Wir sind bestrebt, diese Anleitung ständig so informativ und übersichtlich wie möglich zu ge- stalten. Haben Sie Anregungen für eine bessere Gestaltung oder fehlen Ihnen Angaben in der Anleitung, schicken Sie Ihre Vorschläge an techdoc@turck.com. V1.0 | 2020/01... -
Seite 6: Hinweise Zum Produkt
Lieferumfang Im Lieferumfang sind enthalten: Drucksensor Kurzbetriebsanleitung Rechtliche Anforderungen Das Gerät fällt unter folgende EU-Richtlinien: 2014/30/EU (Elektromagnetische Verträglichkeit) 2011/65/EU (RoHS-Richtlinie) Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com... -
Seite 7: Hersteller Und Service
Witzlebenstraße 7 45472 Mülheim an der Ruhr Germany Turck unterstützt Sie bei Ihren Projekten von der ersten Analyse bis zur Inbetriebnahme Ihrer Applikation. In der Turck-Produktdatenbank finden Sie Software-Tools für Programmierung, Konfiguration oder Inbetriebnahme, Datenblätter und CAD-Dateien in vielen Exportformaten. -
Seite 8: Zu Ihrer Sicherheit
Das Gerät nur in Übereinstimmung mit den geltenden nationalen und internationalen Be- stimmungen, Normen und Gesetzen einsetzen. Der max. zulässige Überdruck darf nicht überschritten werden. Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com... -
Seite 9: Produktbeschreibung

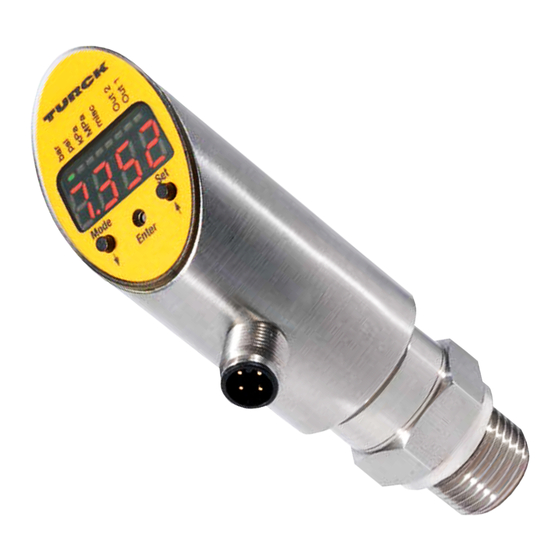

Produktbeschreibung Die Drucksensoren der PS+Serie sind in einem Metallgehäuse untergebracht und mit unter- schiedlichen Prozessanschlüssen erhältlich. Das Gehäuse lässt sich auch nach dem Einbau aus- richten und fixieren. Alle Geräte besitzen einen in Metall ausgeführten M12-Steckverbinder zum Anschluss der Sensorleitung. Die Geräte können über Touchpads, FDT/DTM oder IO-Link eingestellt werden. -
Seite 10: Funktionsprinzip
Im Programmiermodus können alle einstellbaren Parameterwerte verändert werden. Durch kurzes Drücken des Touchpads [SET] werden die Werte zu einem Parameter angezeigt. Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com... -
Seite 11: Ausgangsfunktionen - Schaltausgang
4.5.5 Ausgangsfunktionen – Schaltausgang Für die Schaltausgänge sind eine Fensterfunktion und eine Hysteresefunktion einstellbar. Fensterfunktion Mit der Fensterfunktion wird ein Schaltbereich eingelernt, in dem der Schaltausgang einen de- finierten Schaltzustand annimmt. Der Schaltbereich wird über einen oberen und einen unteren Grenzwert festgelegt. -
Seite 12: Ausgangsfunktionen - Analogausgang
IO-Link-Master in die Steuerungsebene integriert. Zuerst werden die Kommunikationspa- rameter (communication parameter) ausgetauscht, anschließend beginnt der zyklische Daten- austausch der Prozessdaten (Process Data Objects). Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com... -
Seite 13: Technisches Zubehör
M12 x 1 PAM-P3 Druckspitzenblende zur Mon- tage am Prozessanschluss Neben den aufgeführten Anschlussleitungen bietet Turck auch weitere Ausführungen für spe- zielle Anwendungen mit passenden Anschlüssen für das Gerät. Mehr Informationen dazu fin- den Sie in der Turck-Produktdatenbank unter http//www.turck.de/produkte im Bereich Anschlusstechnik. -
Seite 14: Montieren
Liegt eine Nullpunktverschiebung vor, kann über den Parameter CoF ein Offset- Wert eingestellt werden (siehe Kapitel „Einstellen“). Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com... -
Seite 15: Anschließen
Anschließen „ Kupplung der Anschlussleitung an den Stecker des Sensors anschließen. „ Offenes Ende der Anschlussleitung an die Stromquelle und/oder Auswertegeräte an- schließen. Anschlussbilder 1 L + 3 L – 2 out 2 switch 4 out 1 switch/IO-Link Abb. 10: Pinbelegung PS…2UPN… Abb. 11: Anschlussbild PS…2UPN…... -
Seite 16: In Betrieb Nehmen
In Betrieb nehmen In Betrieb nehmen Nach Aufschalten der Versorgungsspannung geht das Gerät automatisch in Betrieb. Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com... -
Seite 17: Betreiben
Betreiben LED-Status-Anzeigen – Betrieb Anzeige Bedeutung grün Gerät betriebsbereit blinkt grün IO-Link-Kommunikation Fehler grün Anzeige in bar grün Anzeige in psi grün Anzeige in kPa grün Anzeige in MPa MISC grün andere Anzeigeeinheit gelb Gerät gesperrt blinkt gelb Prozess „Sperren/Entsperren“ aktiv Gerät entsperrt Display-Anzeigen Display... -
Seite 18: Display-Anzeigen - Diagnosemeldungen
Wert außerhalb des Messbereichs, > 5 % v. E. oberhalb der Grenze Wert außerhalb des Messbereichs, > 5 % v. E. unterhalb der Grenze Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com... -
Seite 19: Einstellen
Einstellen Das Gerät kann wie folgt parametriert werden: Einstellen über Touchpad Einstellen über IO-Link Die folgenden Ablaufdiagramme verdeutlichen die Handlungsschritte während des Teach-Vor- gangs. Abb. 16: Übersicht über das Teach-Hauptmenü V1.0 | 2020/01... - Seite 20 Einstellen Abb. 17: Übersicht über das Teach-EF-Menü Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com...
- Seite 21 Abb. 18: Übersicht über die Menü-Navigation V1.0 | 2020/01...
- Seite 22 Einstellen Abb. 19: Passwort festlegen Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com...
-
Seite 23: Über Touchpads Einstellen
Über Touchpads einstellen Mit den Touchpads [MODE], [SET] oder [ENTER] stellen Sie die Parameter ein. 9.1.1 Touchpads entsperren „ [ENTER] für 3 s berühren, bis auf dem Display alle grünen Balken erscheinen und blinken. „ Mit dem Finger nacheinander über die Touchpads wischen – in der Reihenfolge [MODE], [ENTER], [SET]: Beim Berühren jedes Touchpads erscheinen zwei rote Balken auf dem Dis- play. -
Seite 24: Parameter Im Hauptmenü
Funktion von Ausgang 2 Hysteresefunktion (N/O = Schließer) Hysteresefunktion (N/C = Öffner) Fensterfunktion Fensterfunktion (N/O = Schließer) Fensterfunktion (N/C = Öffner) Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com... -
Seite 25: Parameter Im Untermenü Ef (Extended Functions)
Erläuterung Optionen Funktion Analogausgang auto 4-20 4…20 mA 0-20 0…20 mA 20-4 20…4 mA 20-0 20…0 mA 0-10 0…10 V 0…5 V 1…6 V 10-0 10…0 V 5…0 V 6…1 V rtio 0.5…4.5 V Schaltpunkt 2 Oberer Grenzwert, an dem Ausgang 2 bei stei- ou2: Hno/Hnc gendem Druck seinen Schaltzustand ändert Rückschaltpunkt 2... - Seite 26 Schaltpunkten cFL und cFH liegt. r-cF Display ist rot, wenn der Messwert zwischen den Schaltpunkten cFL und cFH liegt. Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com...
-
Seite 27: Einstellen Über Io-Link
Erläuterung Optionen Funktion Passwortschutz Passwort festlegen und Passwortschutz akti- PASS vieren 0000 kein Passwort Zurücksetzen FacT Rücksetzen der Parameter in den Ausliefe- rungszustand Undo Rücksetzen der Parameter seit dem letzten Entsperren des Sensors Software-Version Einstellen über IO-Link Das Gerät kann über die IO-Link-Kommunikationsschnittstelle innerhalb der technischen Spezi- fikation (siehe Datenblatt) parametriert werden –... -
Seite 28: Störungen Beseitigen
Ist kein Fehler vorhanden, liegt eine Gerätestörung vor. In diesem Fall nehmen Sie das Gerät au- ßer Betrieb und ersetzen Sie es durch ein neues Gerät des gleichen Typs. Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com... -
Seite 29: Instand Halten
Die Geräte sind wartungsfrei, bei Bedarf trocken reinigen. Reparieren Das Gerät ist nicht zur Reparatur durch den Benutzer vorgesehen. Sollte das Gerät defekt sein, nehmen Sie es außer Betrieb. Bei Rücksendung an Turck beachten Sie unsere Rücknahmebe- dingungen. 12.1 Geräte zurücksenden... -
Seite 30: Technische Daten
Edelstahl 1.4404 (316L) , Al Edelstahl 1.4404 (316L) / FKM (Viton) 1.4542 Schlüsselweite Druckanschluss Gehäusemutter mit Anzugs- 35 Nm drehmoment Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com... - Seite 31 Typenbezeichnung PS 310 PS 510 Anzeige drehbar Sensorkörper ausrichtbar Vibrationsfestigkeit 20 g (10…2000 Hz) acc. to EN 60068-2-6 Schockfestigkeit 50 x g (11 ms) acc. to EN 60068-2-27 Art der Anzeige 4-stelliges 12-Segment-Display um 180° drehbar. Rot oder Grün. Anzahl Touchpads V1.0 | 2020/01...
- Seite 32 Over 30 subsidiaries and over 60 representations worldwide! 100004406 | 2020/01 100004406 www.turck.com...
