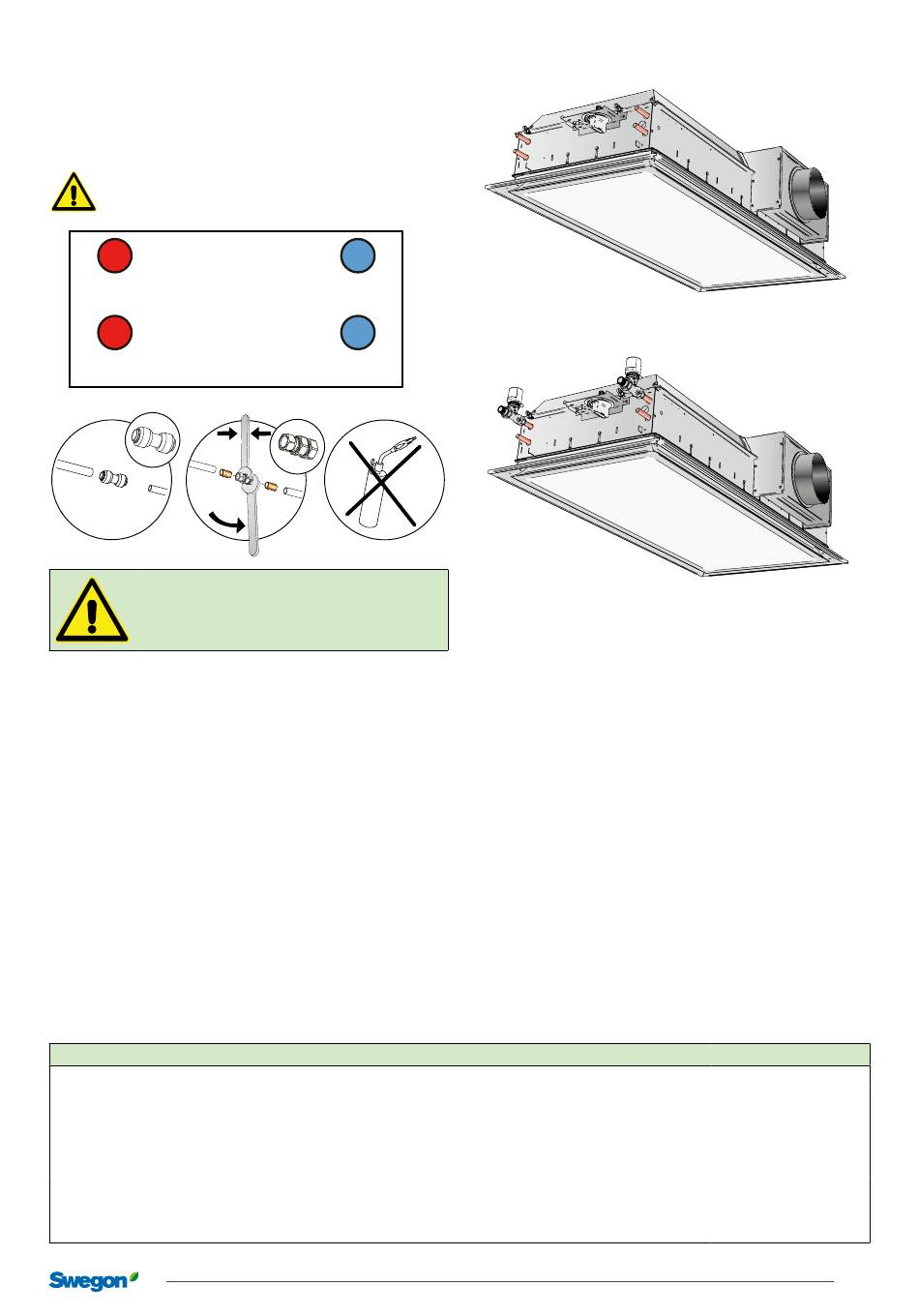

Wasseranschluss
PARASOL Zenith 600 / 1200 / 1800
Wichtig!
B2
Värme retur/
Heating return
B1
Värme tillopp/
Heating supply
942256009
HINWEIS!
Verwenden Sie zusammen mit Klemmring-
kupplungen Stützhülsen in Rohren.
Wasserqualität
Swegon empfiehlt sowohl für die Heiz- als auch die
Kühlanlage eine Wasserqualität gemäß VDI 2035-2. Um
den Sauerstoffgehalt im Wasser unter den in VDI 2035-2
vorgeschriebenen Werten (<0,1 mg/l) halten zu können,
wird insbesondere im Kühlsystem, in dem die Entfernung
von gelöstem Gas schwieriger ist, die Installation eines
Vakuumentgasers empfohlen. Außerdem ist es wichtig,
dass der Vordruck im Ausdehnungsbehälter sowohl
für die Heiz- als auch die Kühlanlage gemäß EN-12828
dimensioniert wird und dass regelmäßige Kontrollen
des Vordrucks durchgeführt werden. Die Kühl- und Heiz-
anlagen sind so zu konstruieren, dass ein Eindringen des
Sauerstoffgases in die Anlage verhindert wird, besonders
wichtig ist dies bei der Auswahl von Flexschläuchen,
Anschlussabmessungen
Modell
Länge
A nur Kühlung
600, 1200
B Kühlung/Heizung
600, 1200
A nur Kühlung
1800
B Kühlung/Heizung
1800
A nur Kühlung
600, 1200
B Kühlung/Heizung
600, 1200
A nur Kühlung
1800
B Kühlung/Heizung
1800
A2
Kyla retur/
Cooling return
A1
Kyla tillopp/
Cooling supply
Werkseitig montiert
Anschluss
Stellantrieb und Ventil
Rücklauf
Stellantrieb und Ventil
Rücklauf
Stellantrieb und Ventil
Rücklauf
Stellantrieb und Ventil
Rücklauf
-
Rücklauf
-
Rücklauf
-
Rücklauf
-
Rücklauf
23-12-2024
Rohren und Ausdehnungsbehältern zu beachten. Beim
Füllen der Anlage mit Frischwasser liegt sein Sauerstoff-
gehalt bei etwa 8 mg/l. Dieser Sauerstoff wird jedoch
schnell durch Korrosionsprozesse aufgebraucht und inner-
halb von wenigen Tagen sollte der Sauerstoff im Wasser
verbraucht sein. Es muss aber vermieden werden, dass die
Anlage unnötig mit neuem Frischwasser gefüllt wird.
Häufig werden automatische Entlüfter installiert, um das
Füllen der Anlage zu erleichtern. Um aber zu vermeiden,
dass durch diese Luft in die Anlage gesaugt wird, wenn
der Vordruck im Ausdehnungsbehälter absinken sollte,
wird empfohlen, dass automatische Entlüfter abgesperrt
werden, nachdem die Anlage korrekt entlüftet ist.
Anschlussart
DN15 Außengewinde
DN15 Außengewinde
DN20 Außengewinde
DN20/DN15 Außengewinde
Glattes Rohr 12x1,0 mm
Glattes Rohr 12x1,0 mm
Glattes Rohr 15x1,0 mm
Glattes Rohr 15/12x1,0 mm
Swegon behält sich das Recht auf Konstruktionsänderungen vor.
PARASOL Zenith
Anschluss
Anschlussart
Vorlauf
Glattes Rohr 12x1,0 mm
Vorlauf
Glattes Rohr 12x1,0 mm
Vorlauf
Glattes Rohr 15x1,0 mm
Vorlauf
Glattes Rohr 15/12x1,0 mm
Vorlauf
Glattes Rohr 12x1,0 mm
Vorlauf
Glattes Rohr 12x1,0 mm
Vorlauf
Glattes Rohr 15x1,0 mm
Vorlauf
Glattes Rohr 15/12x1,0 mm
7
