Montage
Aufhängungsbefestigung

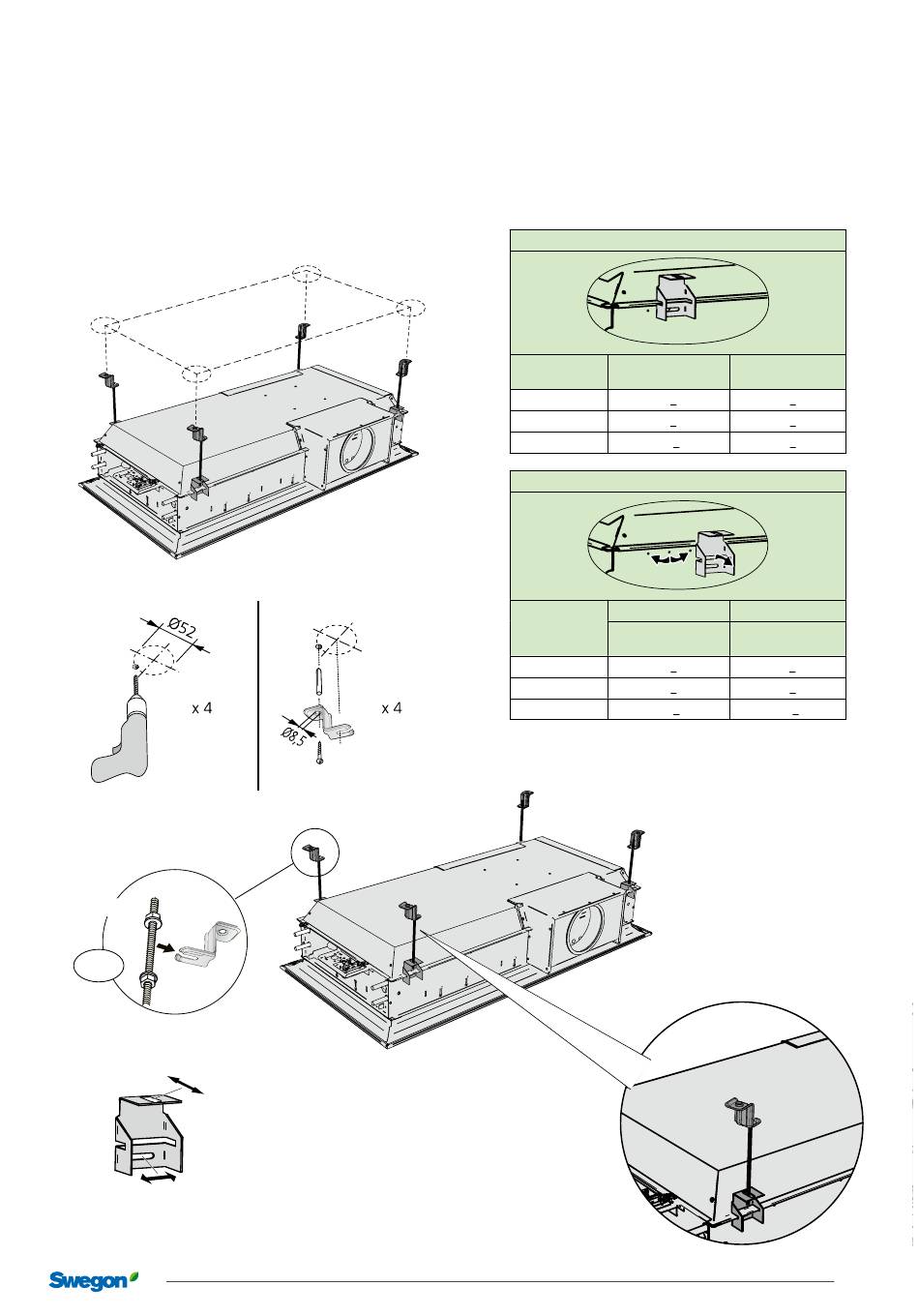

Für die Montage des Produkts an der Decke mit der Standard-Aufhängungsbefestigung SYST MS
X
SYST MS
M8
2 0
m m
2 0 m m
Mittenabstand
Y
23-12-2024
Swegon behält sich das Recht auf Konstruktionsänderungen vor.
Platzierung der Halterung bei Lieferung
Länge der Einheit
Mittenabstand (mm)
X
600
330 +10
1200
930 +10
1800
1530 +10
Alternative Platzierung der Aufhängungsbefestigung
A2
A
A1
Länge der Einheit
Nach außen zur Ecke
Mittenabstand (mm)
X (A1)
600
398 +10
1200
998 +10
1800
1598 +10
PARASOL Zenith
Mittenabstand (mm)
Y
508 +10
508 +10
508 +10
Nach innen zur Mitte
Mittenabstand (mm)
X (A2)
262 +10
862 +10
1462 +10
