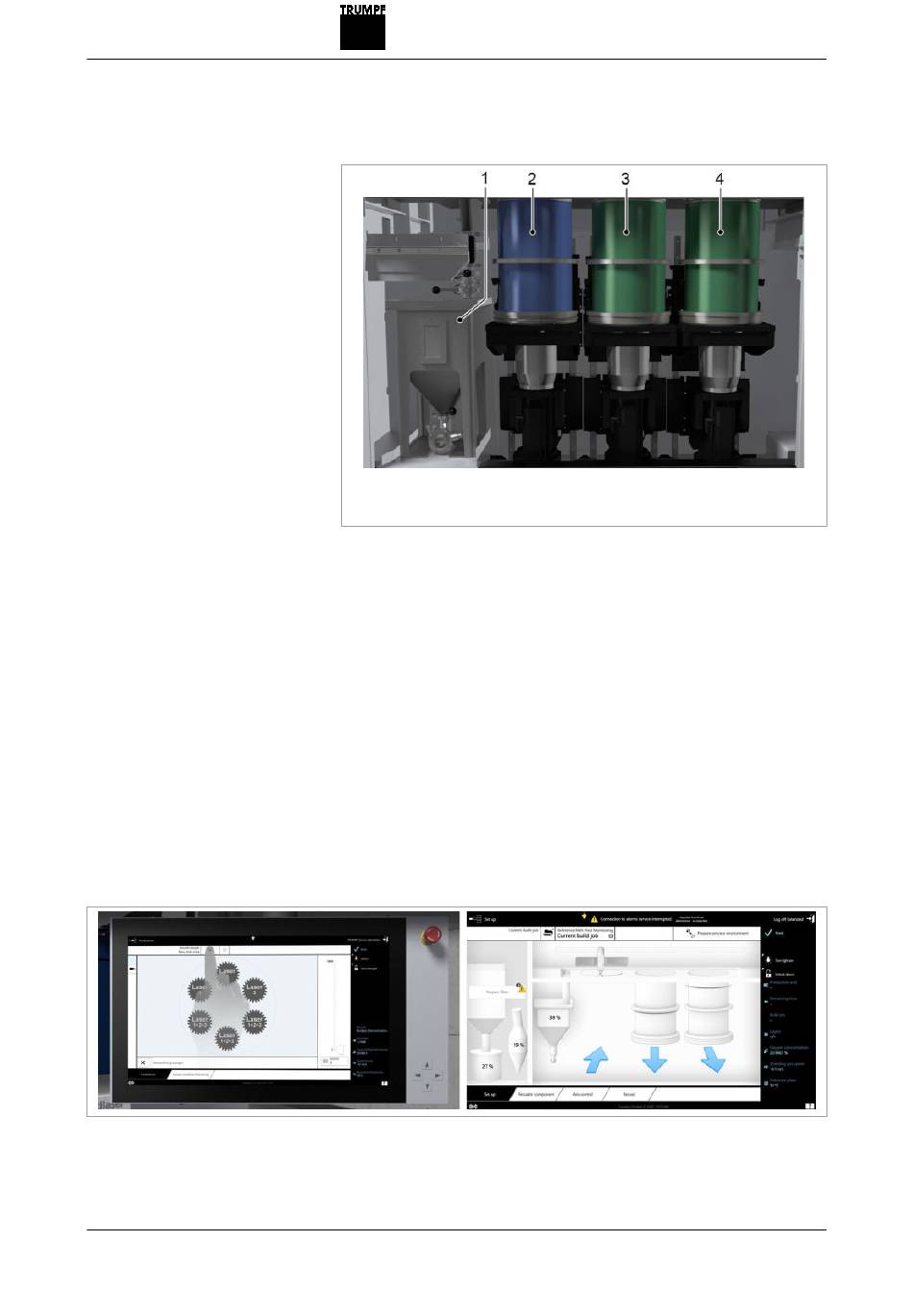

Zylinderraum
Bedienpanel
Bedienpanel mit Bedienoberfläche Touchpoint Print
B1073de
Vorabversion
Im Zylinderraum unter der Prozesskammer befinden sich der
Bauzylinder, zwei Vorratszylinder und der Überlaufbehälter.
1
Überlaufbehälter
2
Bauzylinder
Zylinderraum
Das Wechselzylinderprinzip ermöglicht den schnellen Austausch
der einzelnen Zylinder und damit das hauptzeitparallele Arbeiten.
Während ein neuer Baujob bereits gestartet ist, können die fer-
tiggestellten LMF-Bauteile des vorangegangenen Baujobs in der
Entpackstation ausgepackt werden. Dadurch wird eine hohe
Maschinenverfügbarkeit erreicht.
Das ergonomische Bedienpanel ist mit einem Touchscreen aus-
gestattet. Die Bedienoberfläche Touchpoint Print ist die einfache
Schnittstelle für die Bedienung der Maschine.
Die Navigation folgt einer intuitiven Logik und ist über Touch-
Gesten bedienbar. Alle Dialoge sind auf das Wesentliche redu-
ziert und realitätsgetreue 3D-Visualisierungen erleichtern die
Rüstvorgänge der Maschine.
2020-10-20
3
Vorratszylinder 1
4
Vorratszylinder 2
Fig. 109959
Fig. 109966
Maschinenkonzept
3‐7
