Bauzylinder mit Z-Achse
koppeln
1
Halterung
2
Grundplatte
3
Bauzylinder
4‐54
Peripherie
4
Spannsystemadapter
5
Spannsystem

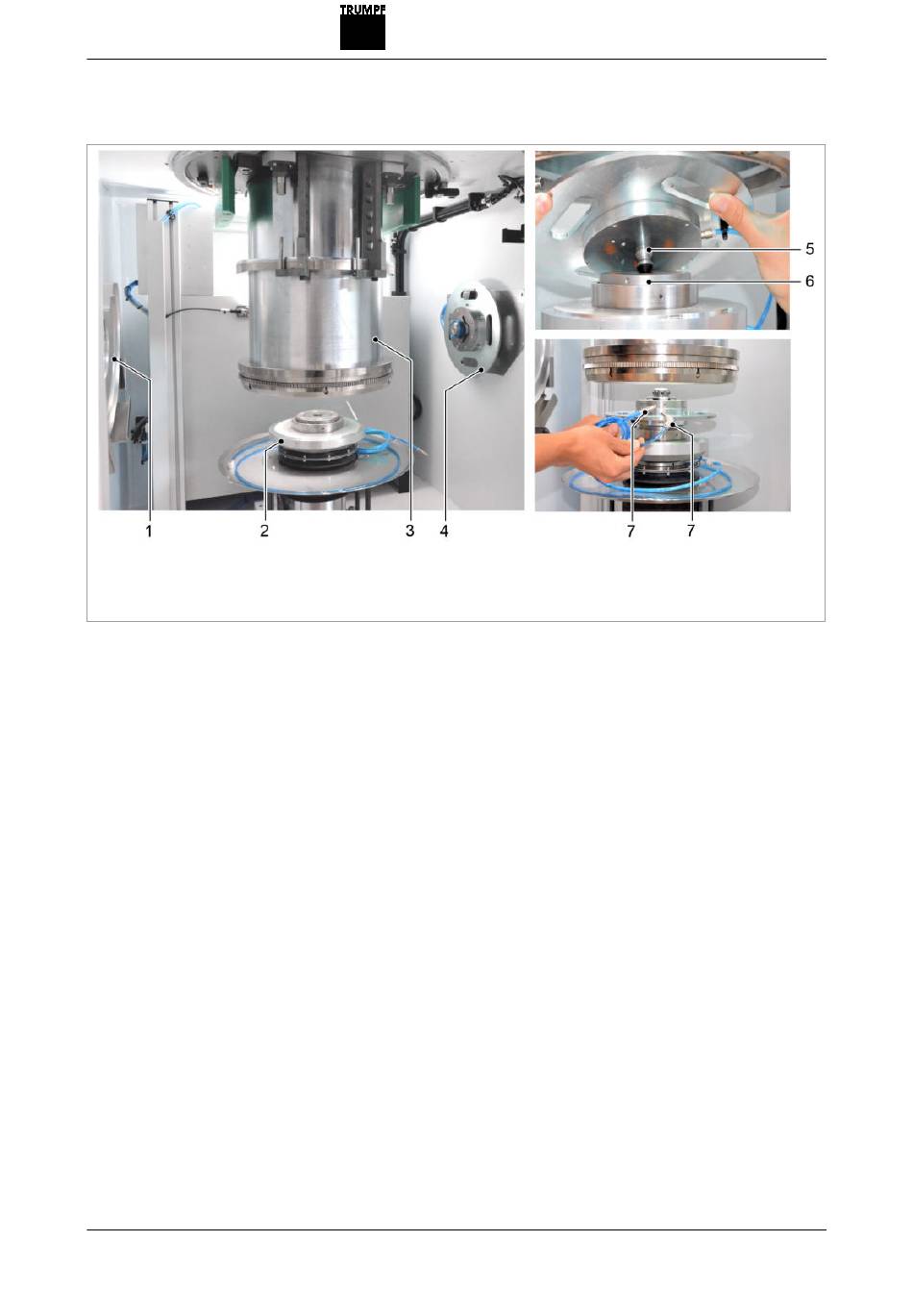

12. Z-Achse mit Hubbegrenzung in die untere Endposition fah-
ren.
−
Adapterplatte entnehmen und in der Halterung (1) able-
gen.
13. Spannsystemadapter (4) aus der Halterung entnehmen und
auf die Grundplatte setzen.
−
Indexierung (5) in die Spannbuchse (6) einlegen.
−
Druckluftkupplungen (7) des Spannsystems und Spann-
systemadapters miteinander verbinden.
14. Fronttür schließen.
Die grüne Statusleuchte erlischt.
15. Mit rechtem Fußtaster Z-Achse nach oben fahren.
Ist die Hubbegrenzung erreicht blinkt der Leuchttaster und
die Verfahrbewegung stoppt.
16. Auf den blinkenden Leuchttaster drücken.
Der Leuchttaster erlischt.
■
■
Das Verfahren der Z-Achse über die Hubbegrenzung hin-
aus ist jetzt möglich.
17. Mit rechtem Fußtaster: Z-Achse weiter nach oben fahren.
Das Spannsystem koppelt automatisch mit dem Kolben des
Bauzylinders.
6
Indexierung
7
Druckluftkupplung
2020-10-20
Vorabversion
Fig. 100942
B1073de
