Inhaltszusammenfassung für ESX QUANTUM QXF201P
Seite 1

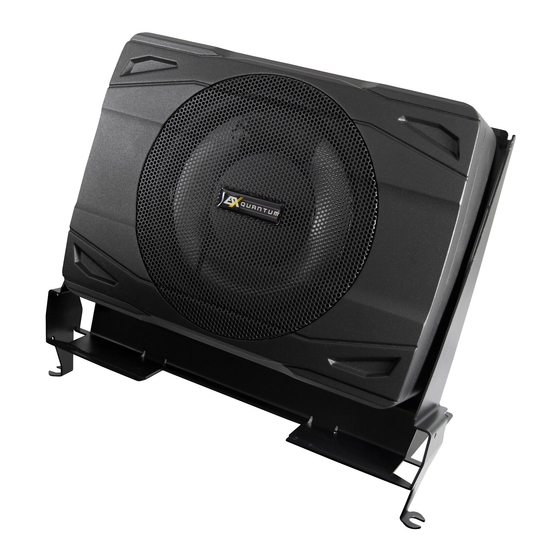

VERS. 1.0 QXF201P 20 CM (8“) SUBWOOFER SYSTEM FOR FIAT DUCATO PLATTFORM (2006+)
Seite 2
Fiat Ducato 8/9 (ab 2021), Opel Movano III (ab 10/2021) RECHTLICHER HINWEISE: • ESX Car Audio Systems bzw. die Audio Design GmbH sind in keiner Weise mit den genannten Fahrzeugherstellern oder deren Tochtergesellschaften verbunden oder handeln in deren Auftrag oder mit deren Autorisierung.
Seite 3
HERKÖMMLICHER ANSCHLUSS Anschluss an einen Verstärker: Trennen Sie die Kabel des beiliegenden Kabelsatzes so, dass dieses vom Subwoofer auch auf jeden Fall bis zum Verstärker ausreichend lang sind. INPUT OUTPUT QXF 201P Audio Design GmbH Am Breilingsweg 3 D-76709 Kronau/Germany S U B W O O F E R S Y S T E M speakers@audiodesign.de 100 WATTS RMS...
Seite 4
ANSCHLUSS MIT QUICK CONNECT Anschluss an einen kompatiblen Verstärker mit Quick Connect Anschluss wie z.B. SE800.6DSP: INPUT OUTPUT QXF 201P Audio Design GmbH Am Breilingsweg 3 D-76709 Kronau/Germany S U B W O O F E R S Y S T E M speakers@audiodesign.de 100 WATTS RMS 100 WATTS RMS...
Seite 5
INSTALLATION Lösen Sie die beiden Schrauben (Torx T25) oberhalb des Entfernen Sie die Gummieinlage in der Mitte des Getränke- Getränkehalters. halters. Lösen Sie dann die Schraube (Torx T25) in der in der Mitte. Ziehen Sie falls vorhanden die beiden Anschlussstecker an Ziehen Sie jetzt den die komplette Konsole samt Getränke- der Konsole heraus und entfernen diese komplett.
Seite 6
INSTALLATION Führen Sie alle benötigten Anschlusskabel des Verstärkers Schließen Sie alle benötigten Anschlusskabel wie aus Seite 3 durch den Radioschacht nach unten heraus. und 4 beschrieben am Subwoofer-System an. Montieren Sie jetzt wieder den Konsolenhalter wie zuvor be- Befestigen Sie abschließend das Subwoofer-System an den schrieben in umgekehrter Reihenfolge.
Seite 7
Fiat Ducato 8/9* (since 2021), Opel Movano III (since 10/2021) LEGAL INFORMATION: • ESX Car Audio Systems and Audio Design GmbH are in no way affiliated with the named vehicle manufacturers or their subsidiaries or act on their behalf or with their authorization.
Seite 8
CONVENTIONAL CONNECTION Connecting to an amplifier: Cut the cables of the supplied cable set so that they are long enough from the subwoofer to the amplifier. INPUT OUTPUT QXF 201P Audio Design GmbH Am Breilingsweg 3 D-76709 Kronau/Germany S U B W O O F E R S Y S T E M speakers@audiodesign.de 100 WATTS RMS 100 WATTS RMS...
Seite 9
CONNECTION WITH QUICK CONNECT Connection to a compatible amplifier with Quick Connect socket such as SE800.6DSP: INPUT OUTPUT QXF 201P Audio Design GmbH Am Breilingsweg 3 D-76709 Kronau/Germany S U B W O O F E R S Y S T E M speakers@audiodesign.de 100 WATTS RMS 100 WATTS RMS...
Seite 10
INSTALLATION Loosen the two screws (Torx T25) above the cup holder. Remove the rubber insert in the center of the cup holder. Then loosen the screw (Torx T25) in the middle. If present, pull out both connector plugs on the console and Now pull the complete console including the cup holder out remove them completely.
Seite 11
INSTALLATION Lead all necessary connection cables of the amplifier out Connect all required connection cables to the subwoofer sys- through the radio slot downwards. tem as described on pages 8 and 9. Now reassemble the console holder as described before in Finally, fasten the subwoofer system at the two points marked reverse order.
