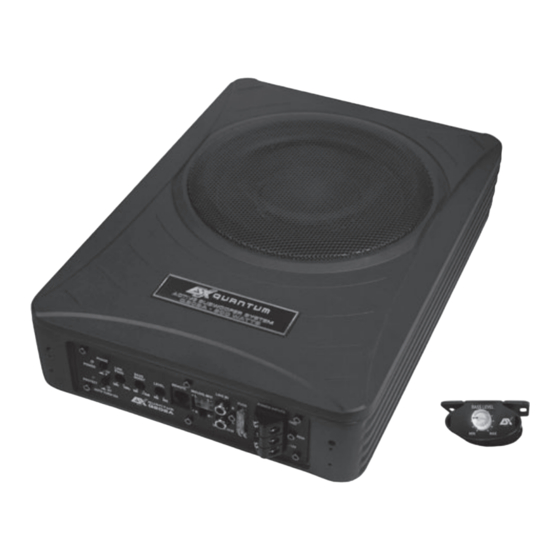

ESX Quantum Q202A Bedienungsanleitung
Active subwoofer system
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für ESX Quantum Q202A
Inhaltszusammenfassung für ESX Quantum Q202A
- Seite 1 ACTIVE SUBWOOFER SYSTEM Q202A...
- Seite 2 INHALTSVERZEICHNIS TABLE OF CONTENT TABLE DES MATIÈRES SOMMARIO INDICE BEDIENUNGSANLEITUNG USER’S MANUAL MODE D’EMPLOI MANUALE D´USO MANUAL DE USO...
-
Seite 3: Technische Daten
Bitte lesen Sie die Bedienungsanleitung vollständig durch, bevor Sie mit der Instal- lation beginnen und den Verstärker in Betrieb nehmen. TECHNISCHE DATEN Q202A Ausgangsleistung RMS 1 x 100 W Ausgangsleistung Max. 1 x 200 W Tiefpassfilter 50 – 150 Hz @ 12 dB/Oktave Subsonicfilter 20 Hz fest Phasen-Schalter... -
Seite 4: Installation
INSTALLATION 1. Befestigen Sie das Gerät im Fahrzeug wie unten gezeigt 2. Achten Sie bei der Installation des Geräts darauf, dass keine serienmäßig im Fahrzeug vorhandenen Teile wie z.B. Kabel, Bordcomputer, Sicherheitsgurte, Tank oder ähnliche Teile beschädigt bzw.entfernt werden. SCHUTZSCHALTUNG Die POWER LED (Abb. -
Seite 5: Phasen-Umschalter
HOCHPEGELEINGANG Der Hochpegeleingang (HIGH LEVEL INPUT, Abb. 1, 7) dient zur Ansteuerung des Verstärkers mittels Laut- sprecherkabel, falls Ihr Steuergerät (Autoradio) nicht über Vorverstärker-Ausgänge (Cinch-Ausgänge) verfügt. Verlängern Sie dazu die entsprechenden Lautsprecherkabel, die aus Ihrem Steuergerät führen mit geeigneten hochwertigen Lautsprecherkabeln bis zum Einbauort des Verstärkers. Verbinden Sie dann jeweils die passen- den Lautsprecherkabel mit den Kabeln des beiliegenden HIGH LEVEL INPUT-Steckers wie unten beschrieben. - Seite 6 ABBILDUNG 1 Betriebs-/Schutzschaltungsanzeigen Phasenumschalter Regler für den Tiefpassfilter Regler für die Bassanhebung Eingangspegelregler Remote-Anschluß für die beiliegende Kabelbassferbedienung Hochpegeleingänge für Lautsprecherkabel, kommend vom Steuergerät Audiosignal-Eingänge Gerätesicherung 10. Einschaltautomatik-Schalter 11. Anschluss REMOTE für die Einschaltleitung vom Steuergerät oder der elektrischen Antenne 12.
-
Seite 7: Fehlerbehebung
FEHLERBEHEBUNG Falls Sie nach dem Einbau Probleme haben, befolgen Sie die nachfolgenden Verfahren zur Fehlerbeseitigung: Verfahren 1: Das Gerät auf ordnungsgemäße Anschlüsse überprüfen. Prüfen Sie, ob die POWER LED aufleuchtet. Leuchtet die POWER LED auf, bei Schritt 3 weitermachen, falls nicht, hier weitermachen.
