QXB12

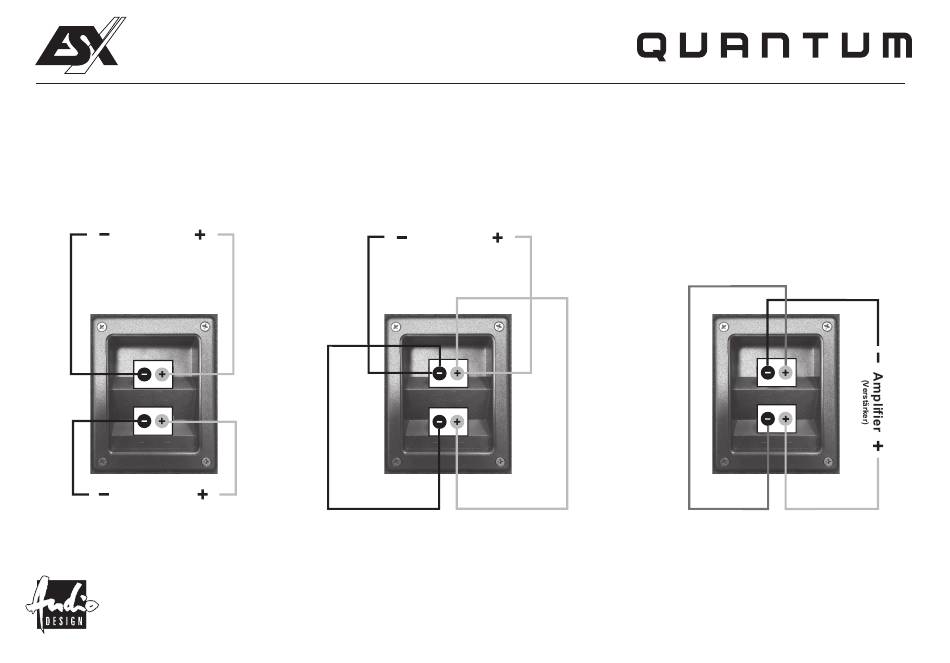

WIRING DIAGRAM
Standard
QXB12 = 2 + 2 Ohm
Amplifier
(Verstärker)
Voice Coil 1
(Schwingspule 1)
Amplifier
(Verstärker)
Voice Coil 2
(Schwingspule 2)
DISTRIBUTION:
Audio Design GmbH · Am Breilingsweg 3 · D-76709 Kronau / Germany
Fon +49 7253 - 9465-0 · Fax +497253 - 946510 · www.audiodesign.de
All manuals and user guides at all-guides.com
(Anschlussdiagramm)
QXB12 = 1 Ohm
Parallel
Amplifier
(Verstärker)
Voice Coil 1
(Schwingspule 1)
Voice Coil 2
(Schwingspule 2)
Serial
(Reihe)
QXB12 = 4 Ohm
Voice Coil 1
(Schwingspule 1)
Voice Coil 2
(Schwingspule 2)
