ESX SIGNUM SL300A Bedienungsanleitung

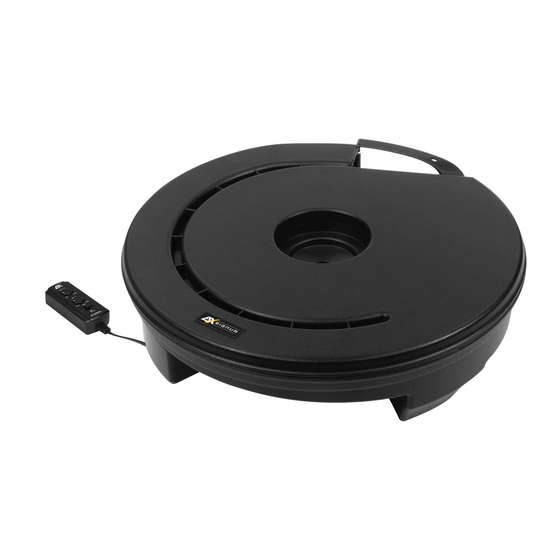

Active subwoofer system for spare wheel rims
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für ESX SIGNUM SL300A
Inhaltszusammenfassung für ESX SIGNUM SL300A
- Seite 1 ACTIVE SUBWOOFER SYSTEM FOR SPARE WHEEL RIMS SL300A...
-
Seite 2: Technische Daten
Bitte lesen Sie die Bedienungsanleitung vollständig durch, bevor Sie mit der Instal- lation beginnen und den Verstärker in Betrieb nehmen. TECHNISCHE DATEN SL300A Subwoofer 13 cm (5.25“) Ausgangsleistung RMS 1 x 100 W für Subwoofer 2 x 35 W für zusätzliche Lautsprecher Ausgangsleistung Max. -
Seite 3: Montage
MONTAGE im Felgenbett (15- bis 25-Zoll Felgen) Fixiernuss 1 Fixiernuss 2 Fixierschraube Unterlage 1 Unterlage 2 2 mm 1,5 mm Beispiel 1 Beispiel 2... -
Seite 4: Anschlussbeispiel
ANSCHLUSSBEISPIEL 1 Signaleingang per Cinch (Niedrigpegel) ohne automatischer Einschaltfunktion Fernbedienung INPUT LEVEL LOW PASS 50 Hz 150 Hz PHASE 0° 180° SL300A ACTIVE SUBWOOFER SYSTEM Massepunkt am Sicherung Fahrzeug 20 A Cinch Vorverstärker-Ausgänge 12 V BATTERIE Steuerleitung REM ANSCHLUSSBEISPIEL 2 Signaleingang per Lautsprecherkabel (Hochpegel) Fernbedienung mit automatischer Einschaltfunktion... -
Seite 5: Hochpegeleingänge (Per Lautsprecher-Ausgänge)
NIEDRIGPEGELEINGÄNGE (PER CINCH VORVERSTÄRKER-AUSGÄNGE) Die Niedrigpegeleingänge LOW IN dienen zur Ansteuerung des Verstärkers mittels der Vorverstärker-Ausgän- ge (Cinch-Ausgänge) vom Steuergerät (Autoradio). HOCHPEGELEINGÄNGE (PER LAUTSPRECHER-AUSGÄNGE) Die Hochpegeleingänge HIGH IN dienen zur Ansteuerung des Verstärkers mittels Lautsprecherkabel, falls Ihr Steuergerät (Autoradio) nicht über Vorverstärker-Ausgänge (Cinch-Ausgänge) verfügt. Verlängern Sie dazu die entsprechenden Lautsprecherkabel, die aus Ihrem Steuergerät führen mit geeigneten hochwertigen Laut- sprecherkabeln bis zum Einbauort des Verstärkers.
