Art der Montage des RTH-Empfängers
OFF
ON
IN
OUT
ALARM
RESET
AURATON RTH
~
230V AC
9
ACHTUNG !
!
Abdeckung
ACHTUNG: Während der Installation des
Reglers AURATON RTH muss die Zufuhr der
Elektroenergie abgeschaltet werden. Es wird
empfohlen, mit der Installation des Reglers
einen entsprechenden Spezialisten zu
beauftragen.
ACHTUNG: Die Gebäudeinstallation muss über einen
Hauptschalter und eine Überstromsicherung
verfügen. Halter der Kabelbefestigung
Halter der Kabelfestigung

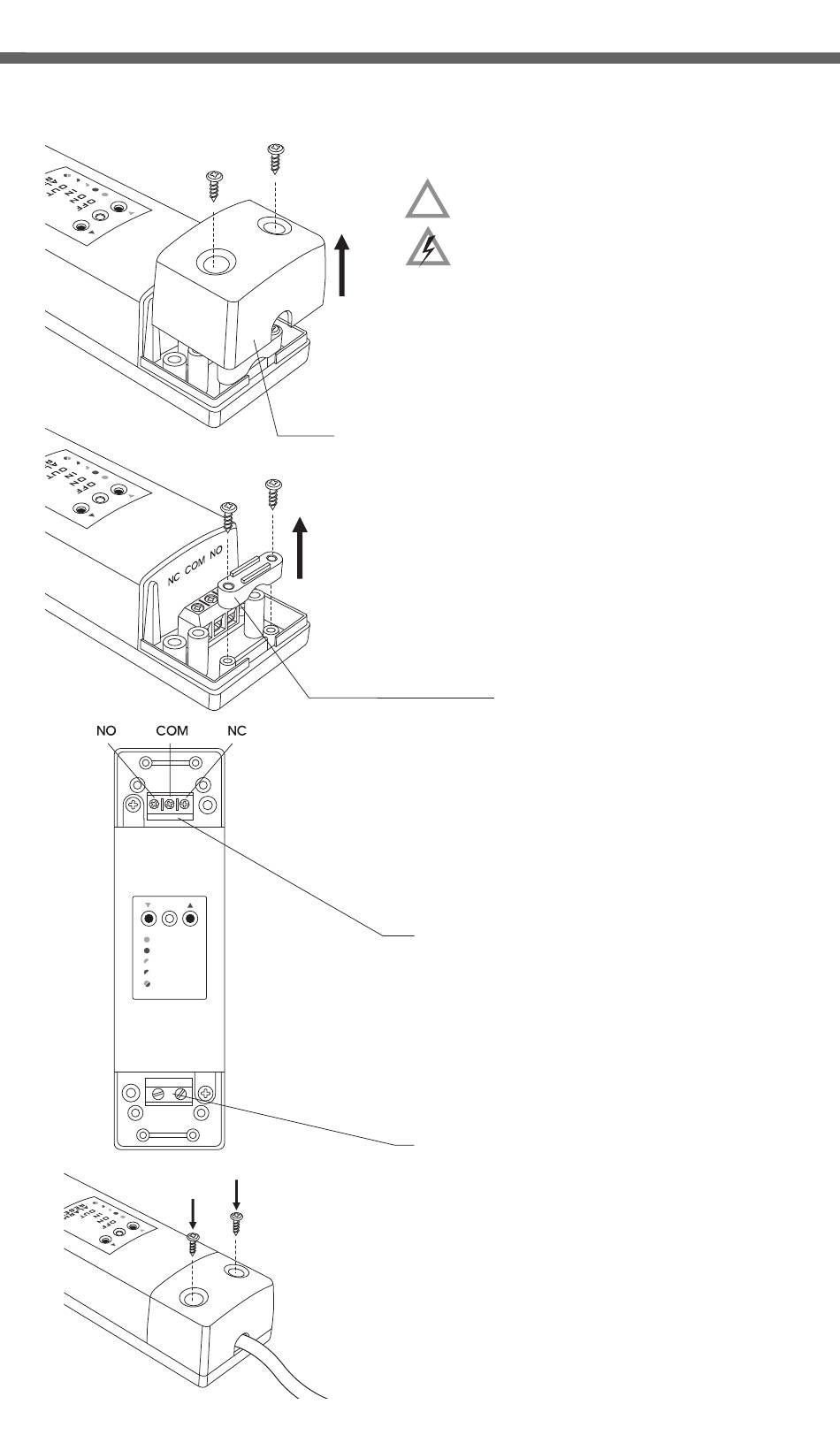

1. Abdeckung vom oberen und unteren Teil
des Empfängers AURATON RTH abnehmen.
2. Befestigungshalter des Kabels vom oberen
und unteren Teil des Empfängers AURATON
RTH abnehmen.
3. H e i z g e r ä t a n d e n K l e m m e n d e r
Steuerverbindung des Empfängers
AURATON RTH anschließen. Dabei ist
gemäß der Serviceanleitung des Heizgeräts
zu verfahren. Meist werden die Klemmen
COM (gemeinsame Klemme) und NO
(normal geöffneter Kreis) verwendet.
4. Stromversorgungsleitung an den Klemmen
der Stromversorgung des Empfängers
AURATON RTH anschließen.
5. Nach dem Anschluss der Leitungen sind
diese mit den Befestigungshaltern
zu fixieren und die Abdeckungen des
Empfängers AURATON RTH wieder
anzubringen.
Die zusammen mit dem Regler
gelieferten Kabel sind an die
Übertragung von Belastungen mit
einem Maximalwert von 2,5A
angepasst.
Wenn Geräte mit einer höheren
Leistung an den Regler angeschlossen
werden, müssen sie gegen Leitungen
mit einem entsprechenden Durch-
messer ausgetauscht werden.
