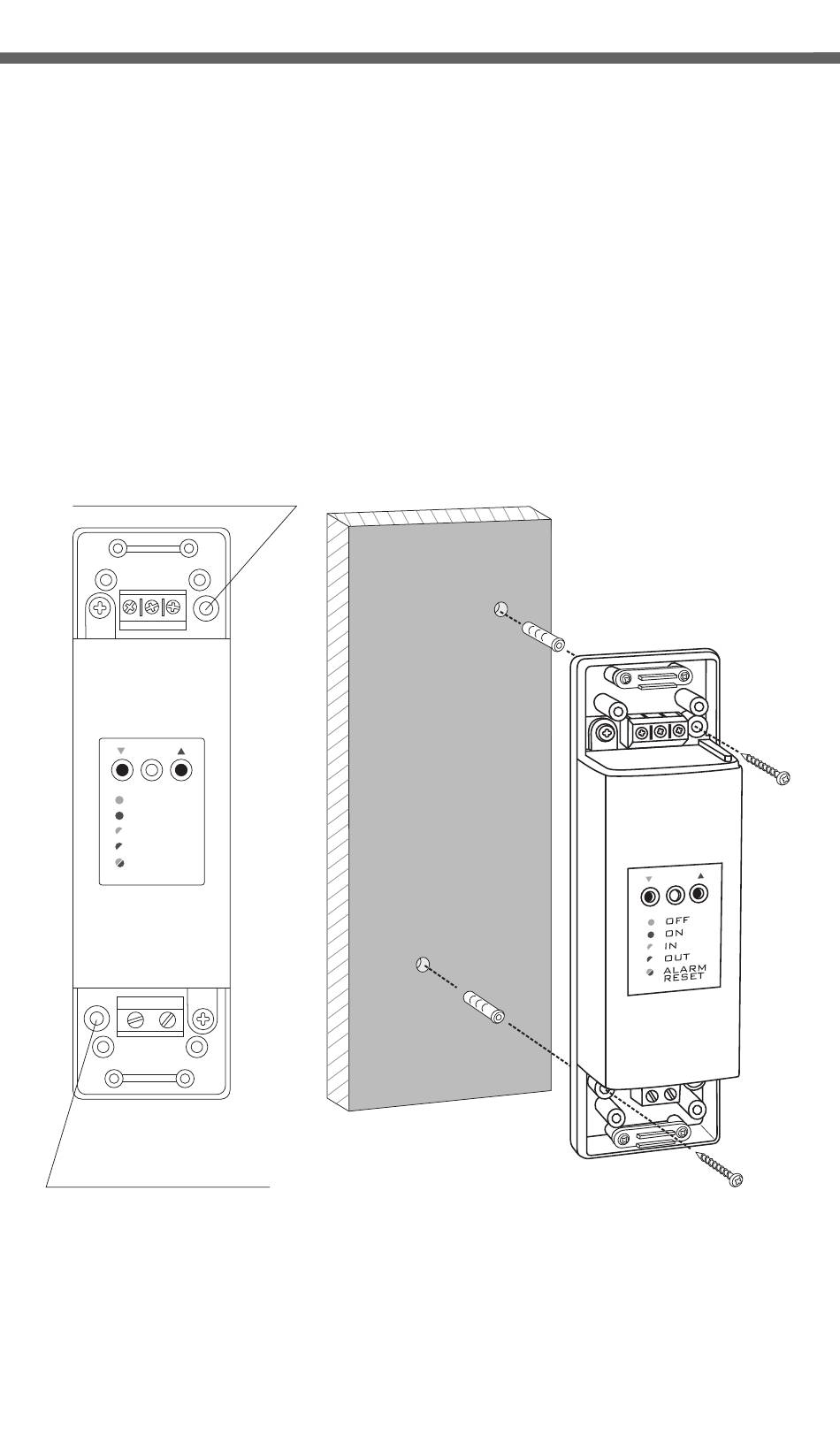

Befestigung des RTH-Empfängers an der Wand
Um den Empfänger AURATON RTH an der Wand zu befestigen, sind folgende Schritte
auszuführen:
1) Abdeckung vom oberen und unteren Teil des Reglers abnehmen (siehe Kapitel „Art
der Montage des RTH-Empfängers").
2) Kennzeichnen der Lage der Öffnungen für die Befestigungsschrauben an der Wand.
3) An den gekennzeichneten Stellen sind Öffnungen mit dem Durchmesser
der im Lieferumfang enthaltenen Dübel (5 mm) zu bohren.
4) Dübel in die Bohröffnungen einsetzen.
5) RTH-Empfänger mit den Schrauben korrekt an der Wand befestigen.
Öffnung für die Schraube
zur Befestigung an der Wand
OFF
ON
IN
OUT
ALARM
RESET
AURATON RTH
Öffnung für die Schraube
zur Befestigung an der Wand
Achtung: Wenn es sich um eine Holzwand handelt, müssen keine Dübel verwendet
werden. In diesem Falle sind Öffnungen mit einem Durchmesser von 2,7 mm (anstatt
5 mm) zu bohren und die Schrauben direkt in das Holz einzudrehen.
Achtung: Der RTH-Empfänger darf nicht in einem Metallgehäuse (z.B. Montagekasten,
Metallgehäuse des Ofens) installiert werden, um den Betrieb des Reglers nicht zu stören.
