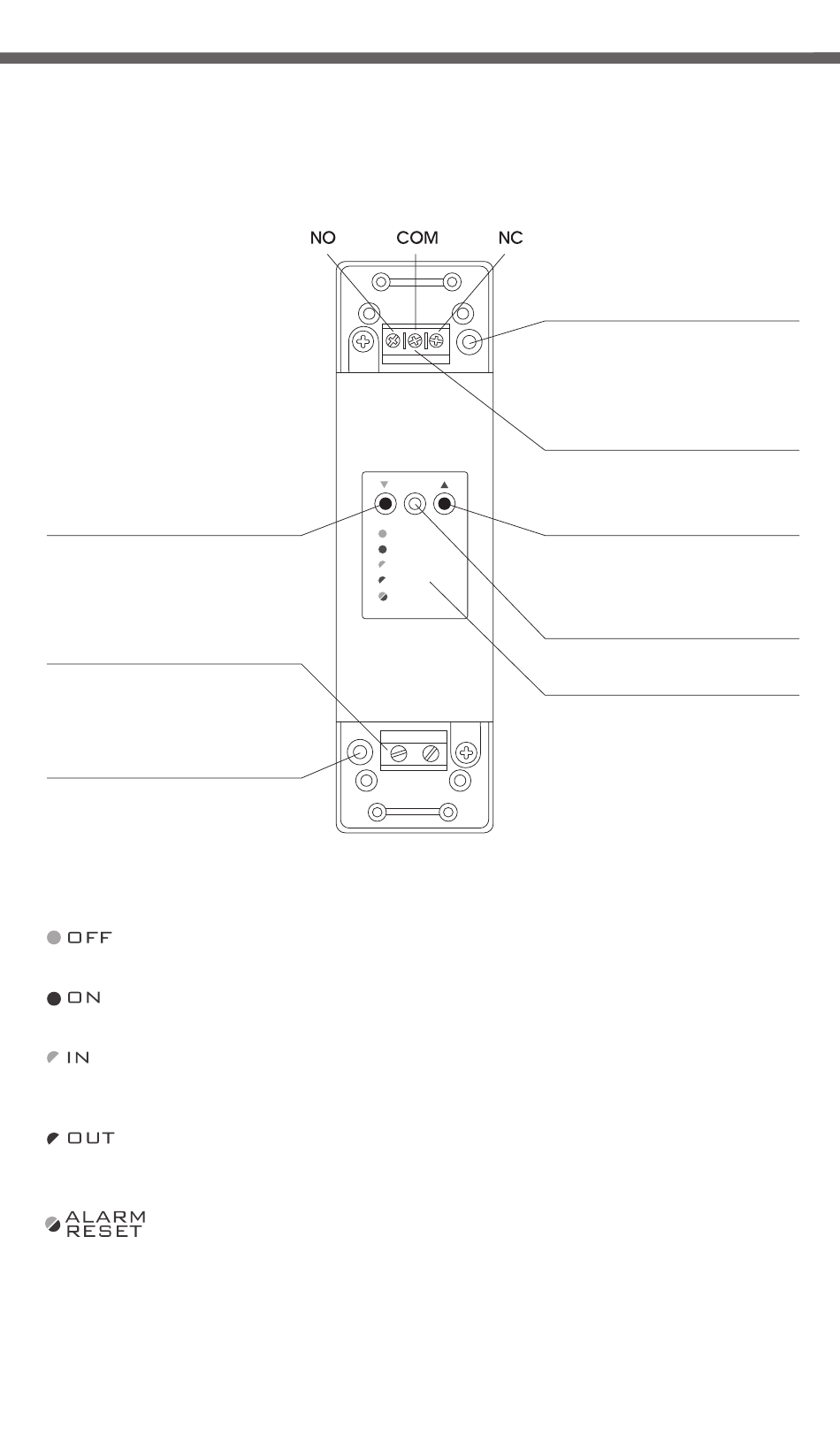

Beschreibung des Empfängers AURATON RTH
Der Empfänger AURATON RTH arbeitet mit dem kabellosen Regler AURATON 200
RTH zusammen. Der Empfänger ist am Heizgerät oder Klimagerät installiert und
kann mit einer Belastung von bis zu 16 A arbeiten.
Taste zur Verbindung von Geräten
mit dem Empfänger RTH
Befestigung der Leitung Klemme
für die Stromversorgung 230 VAC
Öffnung für Schraube zur Befestigung
des Empfängers an der Wand
Legende – Beschreibung der Anzeige der Dioden
Die Diode leuchtet grün – das ausführende Gerät ist ausgeschaltet
(Kontakte COM und NC geschlossen).
Die Diode leuchtet rot – das ausführende Gerät ist eingeschaltet
(Kontakte COM und NO geschlossen).
Die Diode blinkt grün – der Empfänger RTH wartet auf die Verbindung
zum Gerät – (siehe Kapitel „Verbindung des kabellosen Reglers
AURATON 2025 RTH mit dem RTH-Empfänger").
Die Diode blinkt rot – der Empfänger RTH wartet auf das Abmelden
des zuvor verbundenen Geräts – (siehe Kapitel „Abmelden des Reglers
vom RTH-Empfänger").
Die Diode blinkt im Wechsel grün und rot:
ALARM - Der RTH-Empfänger hat die Verbindung zu einem der
RESET
OFF
ON
IN
OUT
ALARM
RESET
AURATON RTH
~
230V AC
verbundenen Geräte verloren – (siehe Kapitel „Besondere
Situationen").
- Der RTH-Empfänger meldet alle zuvor verbundenen Geräte
ab – (siehe Kapitel „Abmelden aller dem RTH-Empfänger
zugeordneten Geräte").
6
Öffnung für Schraube zur Befestigung
Klemme für die Stromversorgung
des Empfängers an der Wand
Befestigung der Leitung
(Klemme zum Anschluss einer
zweiadrigen Leitung vom
Heiz- oder Klimagerät
Taste der Abmeldung
der verbundenen Geräte
Diode zur Anzeige
des Betriebs des Geräts
Legende
