Kalibrierungsausrüstung
Die für die Kalibrierung verwendeten Geräte und Ausrüstungen müssen von der messtechnischen Einrich-
tung kalibriert werden, um den Kalibrierungsanforderungen zu entsprechen und innerhalb der Gültigkeits-
dauer zu liegen. Zu den Kalibriergeräten gehören hauptsächlich: DC-Hochspannungsmessgerät, DC-Hoch-
spannungsnetzteil, Standard-Flachelektrode, Abstandsregler usw. Das Prüfmessgerät befindet sich auf

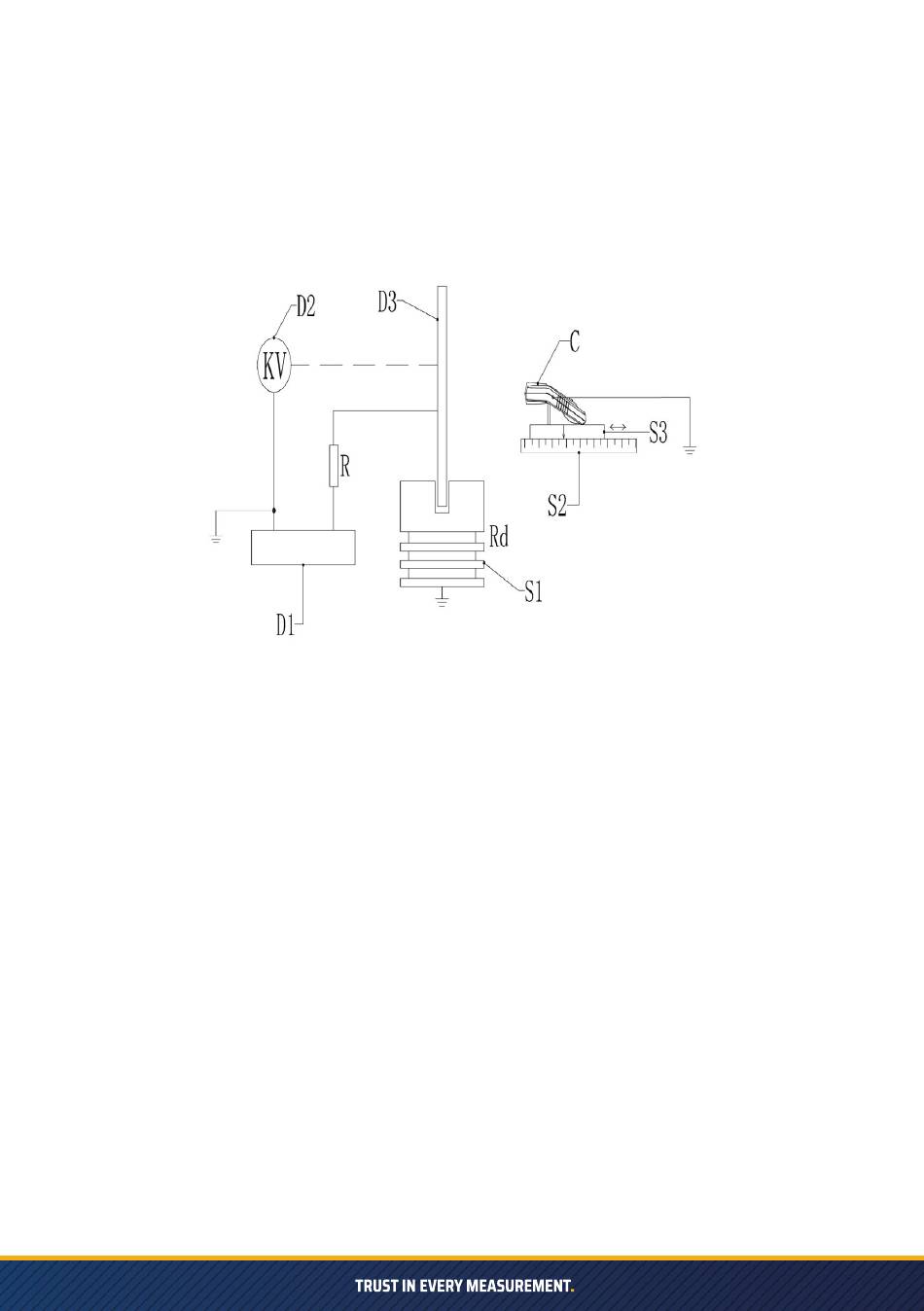

der Mittellinie der Kalibrierplatte. Das Blockdiagramm der Kalibriereinrichtung für das berührungslose
elektrostatische Voltmeter sieht wie folgt aus:
DC-Hochspannungsmessgerät
Schutzwiderstand
DC-Hochspannungsnetzteil
Anforderungen an Geräte oder Vorrichtungen wie folgt:
C
Kalibriertes Produkt: PCE-PSM 10
D1
DC-Hochspannungsnetzteil: Ausgangsbereich -30KV ... +30KV, stufenlos einstellbar,
oder Mindestschritt 1V Messunsicherheit kleiner als 1/4 der zulässigen Fehlergrenze
der Kalibriertabelle;
D2
DC-Hochspannungsmessgerät: Messbereich -40KV ... +40KV,
Messunsicherheit kleiner als 1/4 der zulässigen Fehlergrenze der Kalibriertabelle;
D3
Standard-Plattenelektrode: Die Plattenelektrode sollte rund oder quadratisch mit abgerundeten Ecken
sein. Der Krümmungsradius der Kante der Elektrode sollte keine Korona verursachen. Es wird empfohlen,
den Rand der Elektrode mit Isoliermaterial zu umwickeln; die Fläche der Platte sollte groß genug sein. Der
Durchmesser oder die Seitenlänge sollte nicht weniger als 0.4 m betragen. Unsere Kalibrierungsplatte ist
aus rostfreiem Stahl und hat eine Größe von 600mm*600mm im Quadrat.
Schutzwiderstand: Der Widerstandswert des Widerstands sollte >20KV sein, der Schutzstrom und der Strom des
menschlichen Körpers sind <5mA, und der Widerstandswert erfüllt die Anforderungen der folgenden Formel:
R/(R+Rd) < 0,1 %
Wobei für den Schutz des Widerstands, die Einheit Ohm (Ω) ist;
Der Widerstand des Isolierbügels ist in Ohm (Ω), der Widerstand ist >1013Ω, und die Druckfestigkeit ist >25KV. Die
beiden oben genannten Widerstände mit ihren unterschiedlichen Widerstandswerten können dazu führen, dass die
ermittelten statischen Spannungswerte bei der gleichen Standardspannung unterschiedlich sind.
S1
Isolierter Bügel
S2
Skala, Messbereich: 5mm ... 700mm, Messunsicherheit weniger als 0.5mm
S3
Abstandseinsteller: Setzen Sie das Prüfgerät auf die Kalibriervorrichtung. Das vordere Ende
der Prüftabelle sollte verlängert werden. Die Geometrie und das Material des Trägers sollten so gering wie
möglich sein, um die Verteilung des elektrischen Feldes um das vordere Ende des Testcharts zu
beeinflussen.
Standard-Flachelektrode
Statisches Messgerät
Skala
Isolierwinkel
Abstandseinsteller
3
