24: M 5*10 4 p iezas
Tornillo
56 m m
06:2040 1 p ieza
2 j uegos
28: M 5­10 4 p iezas
Tuerca d e b arco
2 j uegos
2 j uegos
Paso
Paso
22: P erilla m anual Φ 5mm 1 u d.
32: M 4*5 1 p ieza
Componente A
12: T uerca T 8 1 u d.
09: X T ornillo d e a vance
T8*403 m m 1 p ieza
20: P rimavera 1 P CS
Componente A
Componente A
33: M ontaje E R11
33: E R11 1 j uego

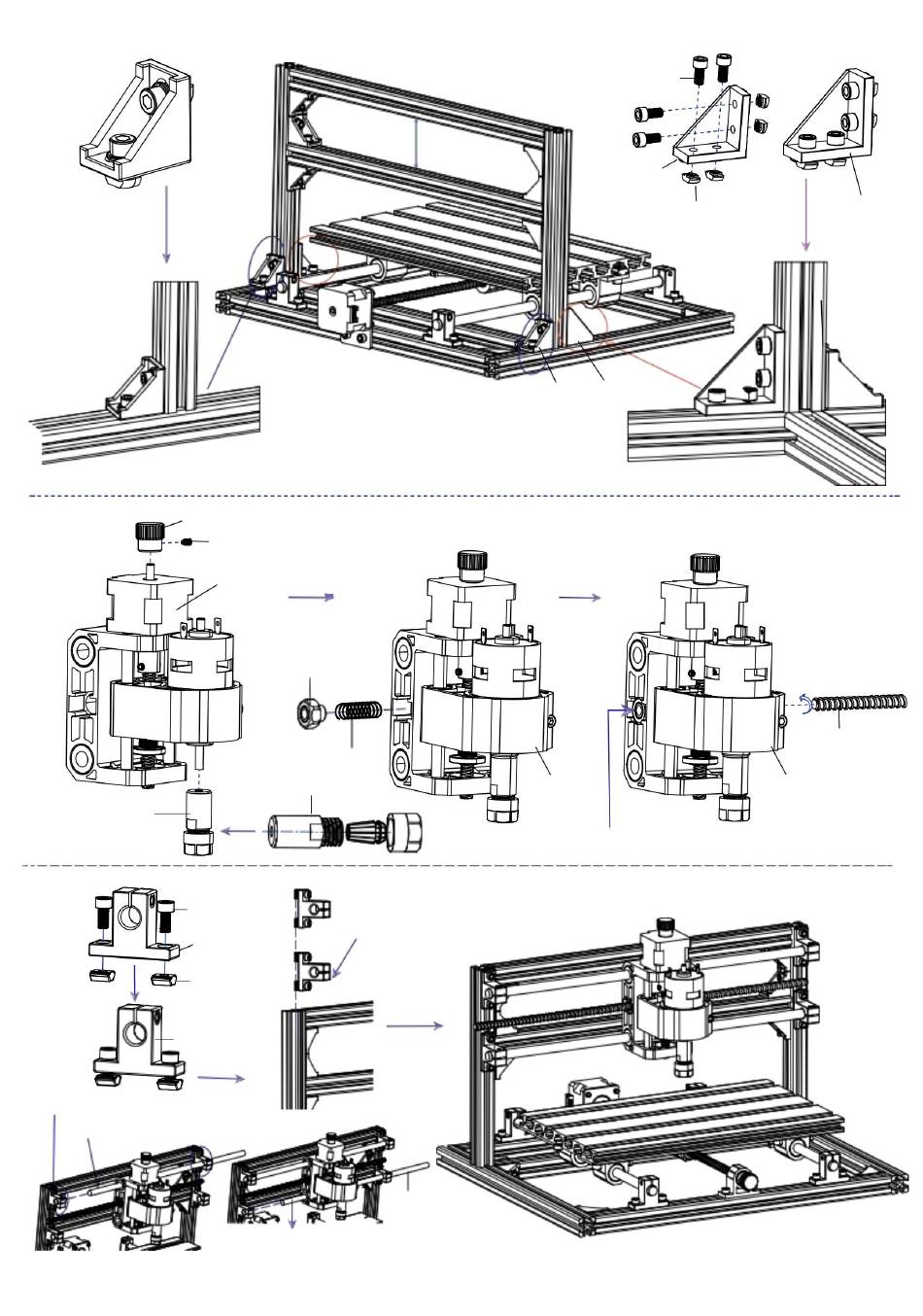

Presione l a t uerca T 8 h asta e l f ondo y g ire e l t ornillo d e a vance X a l m ismo t iempo
Paso
24: M 5*10 2 p iezas
Tornillo
­1.El s oporte p ara e l e je l iso s e d esliza h acia a dentro
La r anura e n T d el p erfil d e a luminio d esde l a p arte s uperior
11: 1 p ieza d e s oporte p ara
eje l iso
29: T uerca t rapezoidal
M5­20 2 p iezas
Juego d e 4
­2. P rimero, f ije l os d os 1 1 ( soporte p ara e je l iso) a nteriores
en e l p erfil d e a luminio. ­3. L uego, s e c olocan l os
componentes A y 0 7 ( eje l iso X ).
Montado e n e l 1 1 Soporte p ara e je l iso).
07: X E je l iso Φ 10*400
mm 2 p iezas
­4. F inalmente, e nsamble e l e je l iso 0 7 ( X), a juste e l
componente A p ara q ue e l m ovimiento d e i zquierda a d erecha s ea s uave y f ije
el e je l iso 1 1 ( soporte).
­7­
