24:M5*10 4 PZ
Vite
56mm
06: 2040 1PZ
2Impostato
28: M5-10 4 PZ
Dato della nave
2Impostato
2Impostato
Passo ÿ
Passo ÿ
22: Manopola ÿ5mm 1PZ
32: M4*5 1 PZ
Componente A
12: Dado T8 1 PZ
09: X Vite di comando
T8*403mm 1PZ
20: Primavera 1PZ
Componente A
Componente A
33: assemblaggio ER11
33: ER11 1Set

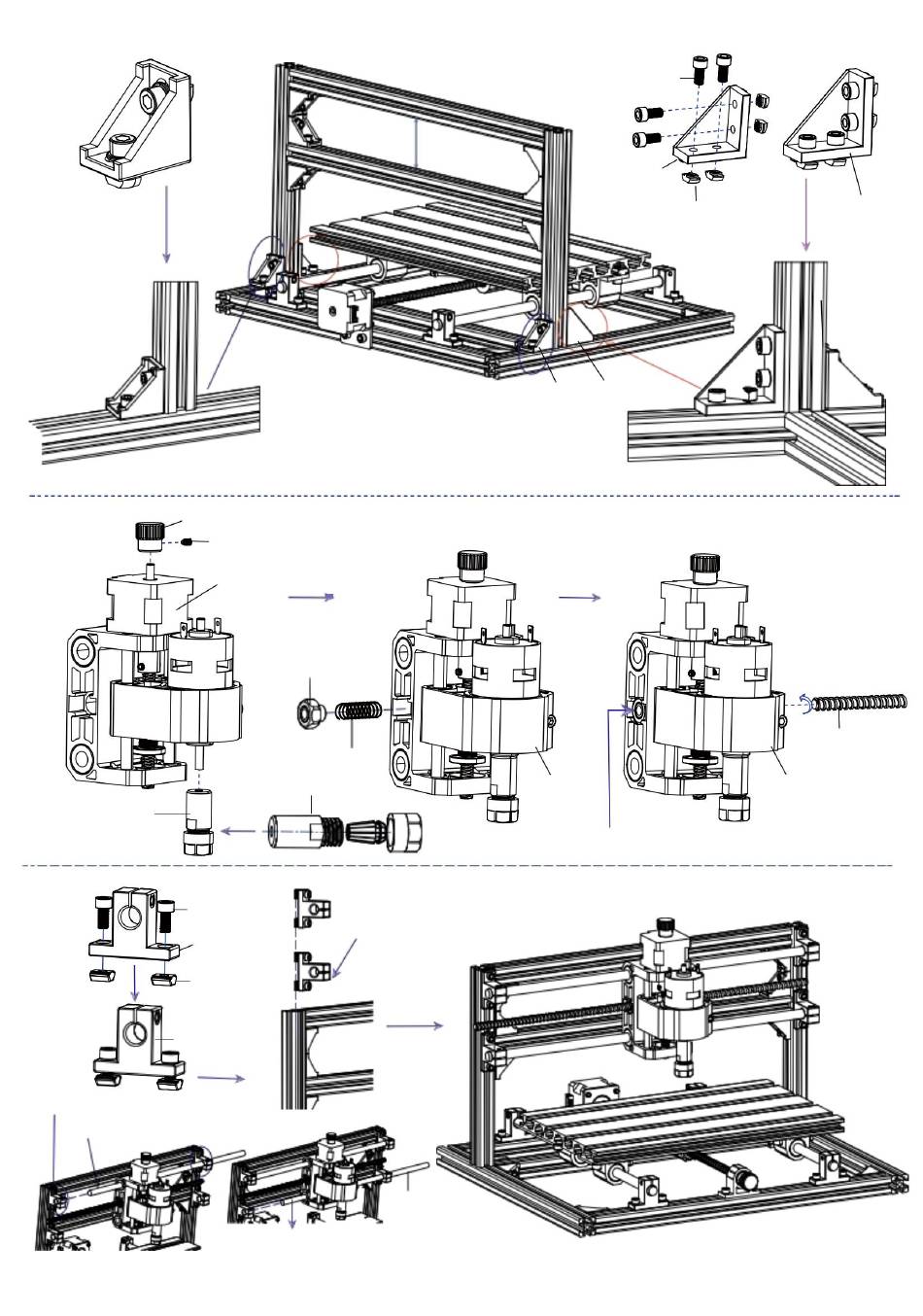

Premere il dado T8 verso il basso e contemporaneamente girare la vite di comando X
Passo ÿ
24: M5*10 2 PZ
Vite
ÿ-1. Il supporto per l'asse liscio scorre dentro
il profilo in alluminio a T dall'alto
11: 1PCS Supporto per
asse liscio
29: Dado trapezoidale
M5-20 2 PZ
4Impostato
ÿ-2. Per prima cosa, fissare i due 11 (supporto per asse
liscio) sopra sul profilo in alluminio. ÿ-3. Quindi, il
componente A e 07 (asse liscio X) sono
assemblato sull'11ÿSupporto per asse liscio).
07: X Asse liscio
ÿ10*400mm 2 PZ
ÿ-4. Infine, assemblare 07 (asse X liscio), regolare il
componente A affinché il movimento da sinistra a destra sia fluido, fissare
11 (supporto per asse liscio).
-7-
