Machine Translated by Google

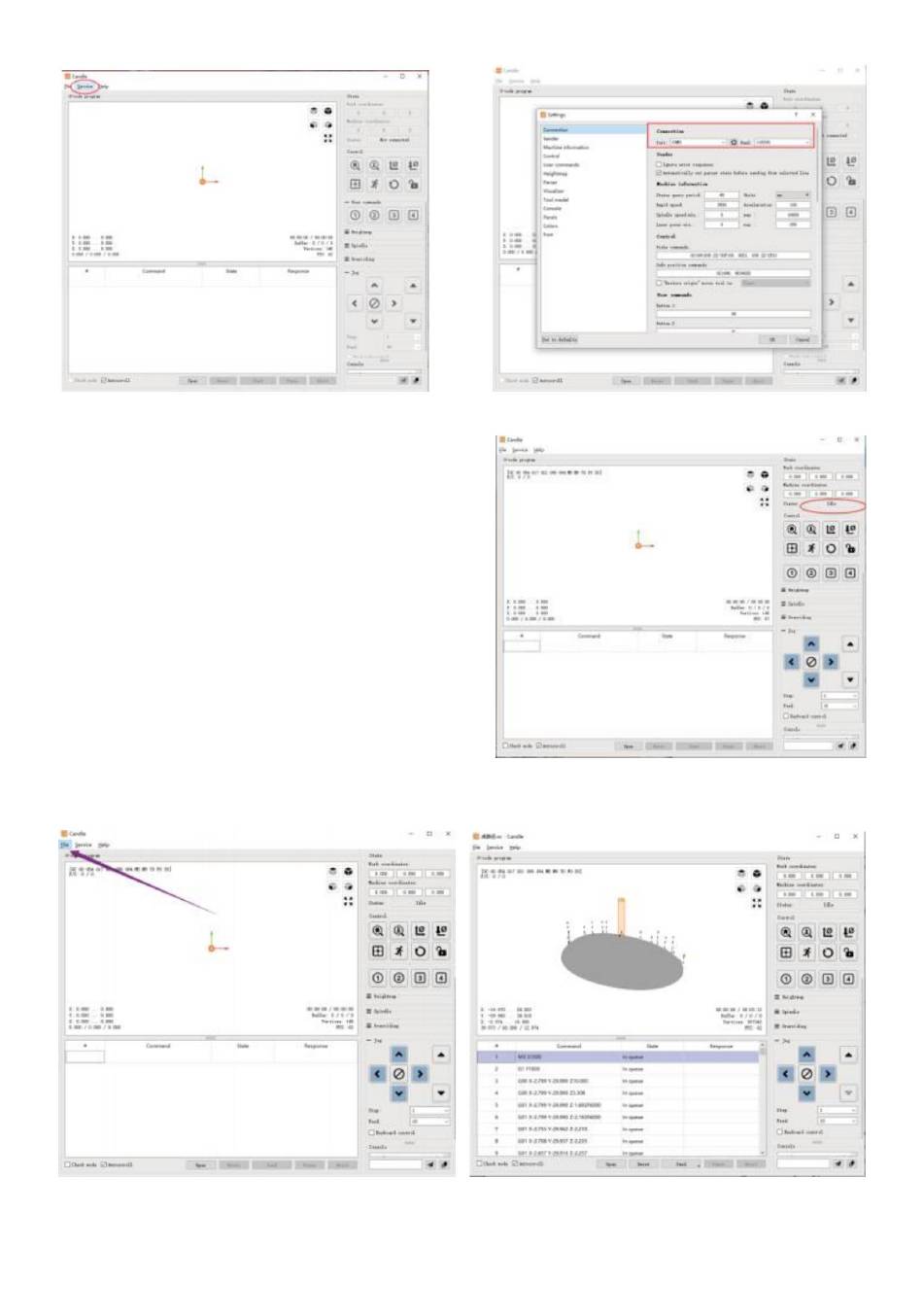

(3). Komplett anslutning
När du har ställt in port och överföringshastighet
klickar du på Slutför. Statusfältet längst upp till höger i
Candle-gränssnittet kommer att visa Idle, och samtidigt
visar konsolen längst ner till höger informationen som visas
nedan, vilket indikerar att anslutningen har upprättats.
(4). Bearbeta dokument Klicka på
alternativet "Arkiv" överst i ljuset och klicka sedan på "Ny" för att skapa G-kod. På
kommandofältet längst ner i gränssnittet, klicka på "Öppna" för att välja en G-kodfil
som har gjorts för att importera filen. Efter importen kommer mitten av gränssnittet
att visa en visuell graf som består av verktygsbanor (positionen för den pennformade
grafen i grafen är den aktuella verktygspositionen). I visualiseringsfönstret, håll nere
vänster musknapp för att flytta för att rotera grafen, och håll nere höger knapp för
att flytta. Grafik, rullning av mitthjulet kan zooma in och ut ur grafiken. Samtidigt kommer
innehållet i G-koden att visas i den nedre kommandoraden. Under bearbetningen
kommer maskinen att köras en efter en enligt G-Code-kommandona.
-11-
