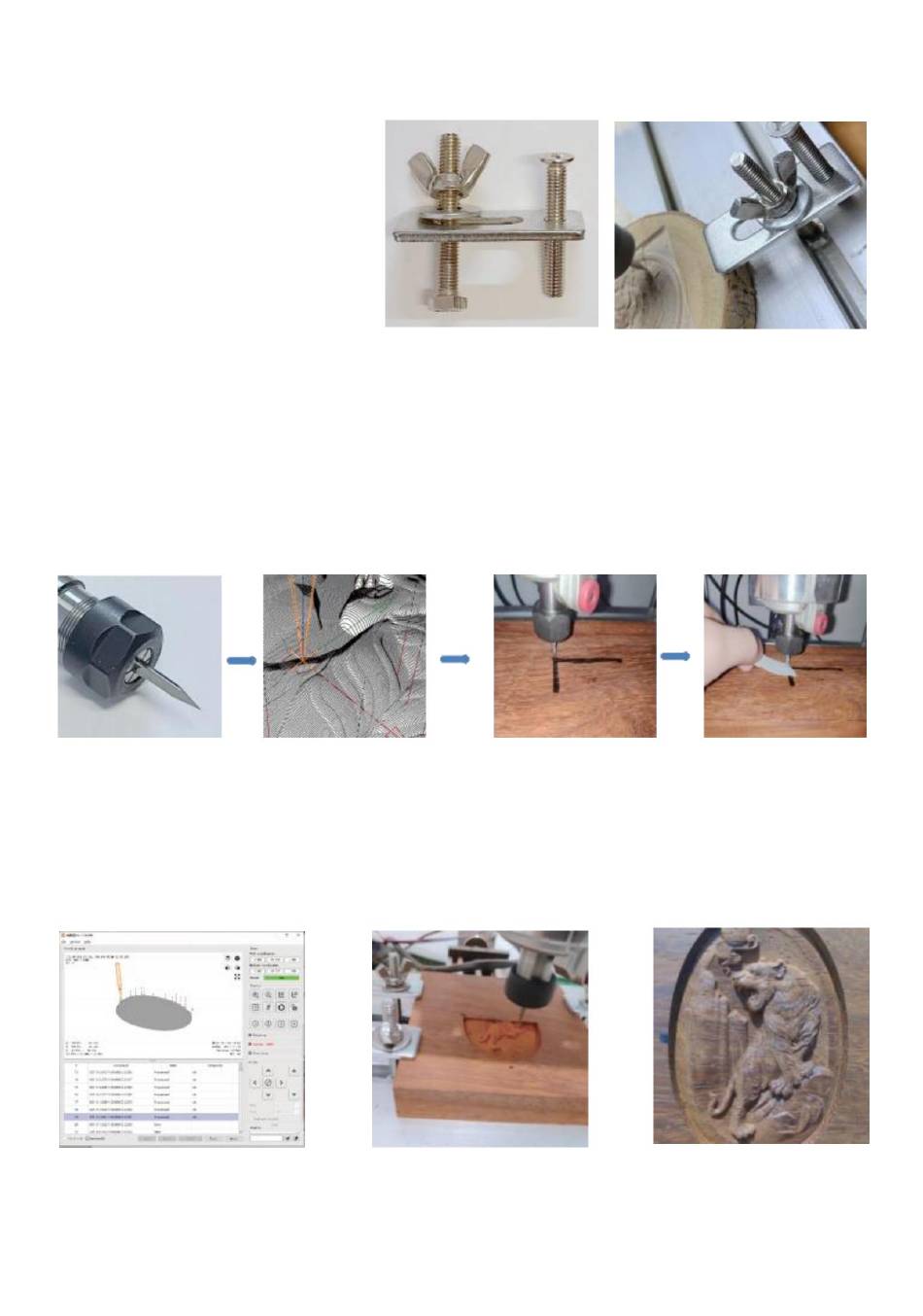

(5). Vorrichtung, Werkzeuginstallation und Einstellen des Arbeitskoordinatenursprungs
Die Halterung im Produktkit ist nicht
montiert. Es gibt insgesamt vier Sets. Die
Aussehen und Verwendung der montierten
Die richtige Befestigung ist in den Abbildungen rechts dargestellt.
Bevor Sie das G-Code-Programm ausführen,
müssen die Position der Gravur finden
Abbildung im Verhältnis zur gesamten Gravurplatte.
Es gibt ein dreiachsiges Koordinatensystem im
visuelle Grafiken. Der Ursprung der dreiachsigen
Koordinatensystem ist der Werkzeug-Einstellpunkt von
die eigentliche Verarbeitungsgrafik.
Sie können das Werkzeug verschieben, um die Position der Gravurgrafik im Verhältnis zur gesamten Gravurplatte zu bestimmen
basierend auf der Position dieses Ursprungs. Die Gravurfigur in der Abbildung unten dient als Beispiel.
Nach dem Starten der ausgewählten Werkzeugposition werden die X-/Y- und Z-Achsen auf Null zurückgesetzt (die
Tasten). Bevor Sie auf Null zurückkehren, stellen Sie sicher, dass sich das Werkzeug dem Abstand eines Blattes Papier zum Gravieren nähert, und bringen Sie
dann die X/Y- und Z-Achsen auf Null zurück (verwenden Sie beim Gravieren bitte ein scharfes Messer mit flacher Unterseite und verwenden Sie einen zylindrischen
Fräser beim Bearbeiten von Ebenen, Schlitzen und Löchern) Der Effekt ist, dass die geformte Figur mit dem geschnitzt wird
Klingenspitze als Ursprung.
Die ER11-Spannzange des Spindelmotors wird zuerst in den Festkopf eingespannt und muss festgeklemmt werden.
Bitte ziehen Sie beim Einbau des Fräsers die Spannzange nicht zu weit heraus, wie in der ersten Abbildung unten gezeigt.
(6) Beginnen Sie mit dem Schnitzen
Nachdem Sie die Gravurposition gefunden haben, klicken Sie unten auf die Schaltfläche „Senden". Das Gerät beginnt dann automatisch mit der Gravur.
Die Statusleiste oben rechts zeigt „läuft". Das Visualisierungsfenster zeigt, dass sich das Werkzeug entlang der Werkzeugbahn bewegt.
Pfad. Sie können beim Gravieren die Schaltflächen Pause und Stopp unten wählen. (Klicken Sie nach der Pause erneut, um den Vorgang fortzusetzen.
vorheriges Schnitzen. Klicken Sie nach Abschluss auf Senden, um die Verarbeitung von vorne zu starten).
(7) Abgeschlossene Verarbeitung
Nach Abschluss der Verarbeitung wird im Visualisierungsfenster angezeigt, dass die Gravur abgeschlossen ist und die Zeit
zum Schnitzen erforderlich.
-12-
Nullstellung der X-/Y- und Z-Achsen
