5.2.2 BNT Bypassventil/Anschlussstücke und Anschlussschläuche verbinden

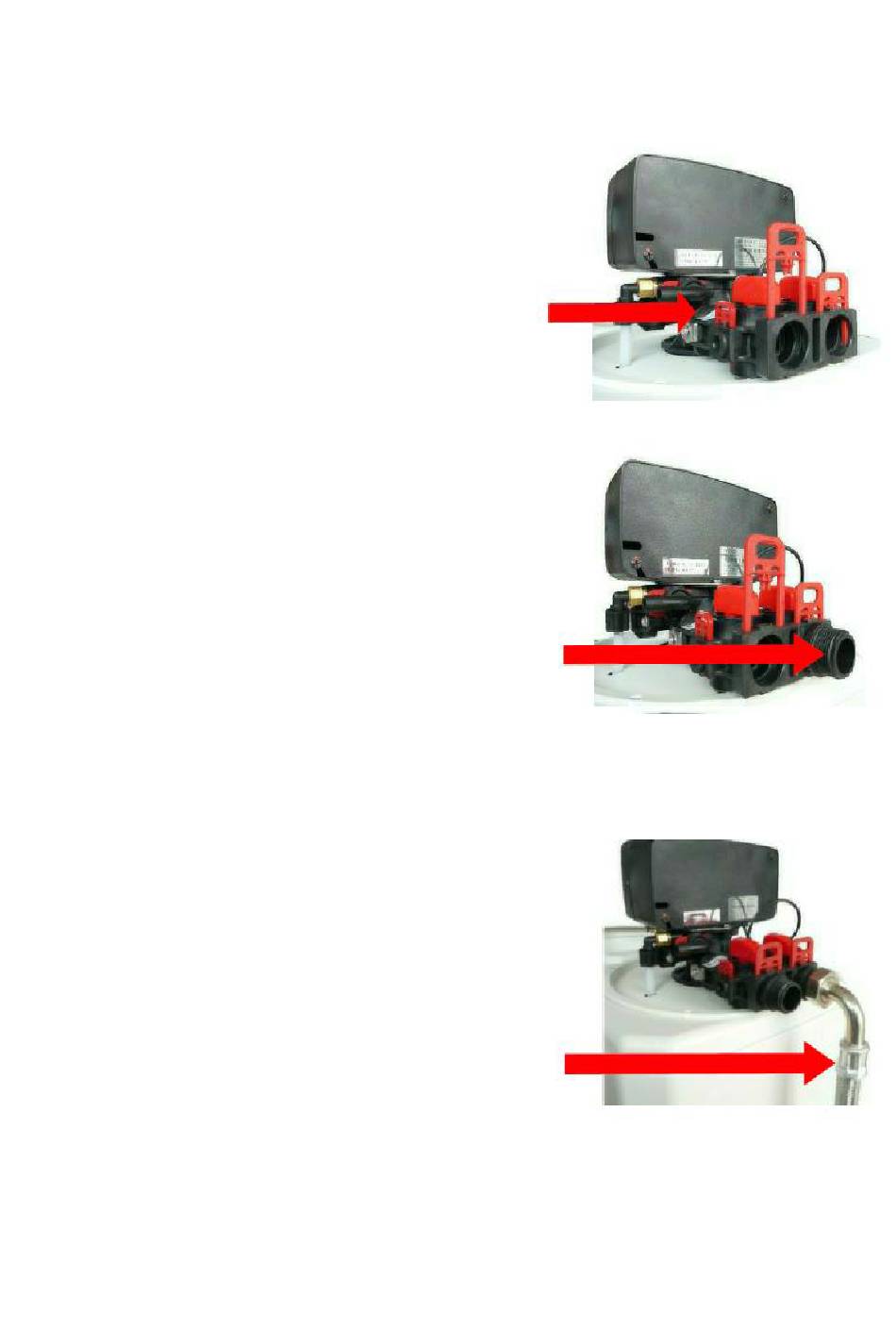

Bypass montieren
Zunächst einmal wird das mitgelieferte
Bypassventil, mit dem
Steuerventil montiert und anschließend mit den
beigelegten
Edelstahlklammern mit Hilfe einer Schraube
gesichert.
Als nächstes verbinden Sie das lose Kabel mit
dem Bypassventil.
Mit diesem wird der Wasserzähler angeschlossen,
welcher im späteren Betrieb den Durchfluss
ermittelt.
Anschlussstücke montieren
Jetzt werden die beiden mitgelieferten
Anschlussstücke, mit
dem Bypassventil verbunden und mit Hilfe der
beigelegten
roten Klammern gesichert. Dabei BITTE auf den
richtigen
sitz der Dichtungen achten.
Verbinden der Anschlussschläuche/Panzerschläuche
Für die Montage der Panzerschläuche verwenden Sie
bitte die beigelegten Flachdichtungen.
Anschließend werden die Panzerschläuche mit den
Anschlussstücken verbunden und an einen
Montageblock/Anschlussblock angeschlossen.
Beachten Sie die durch die Pfeile am Anschlussblock
und am Steuerventil gekennzeichnete
Durchflussrichtung.
