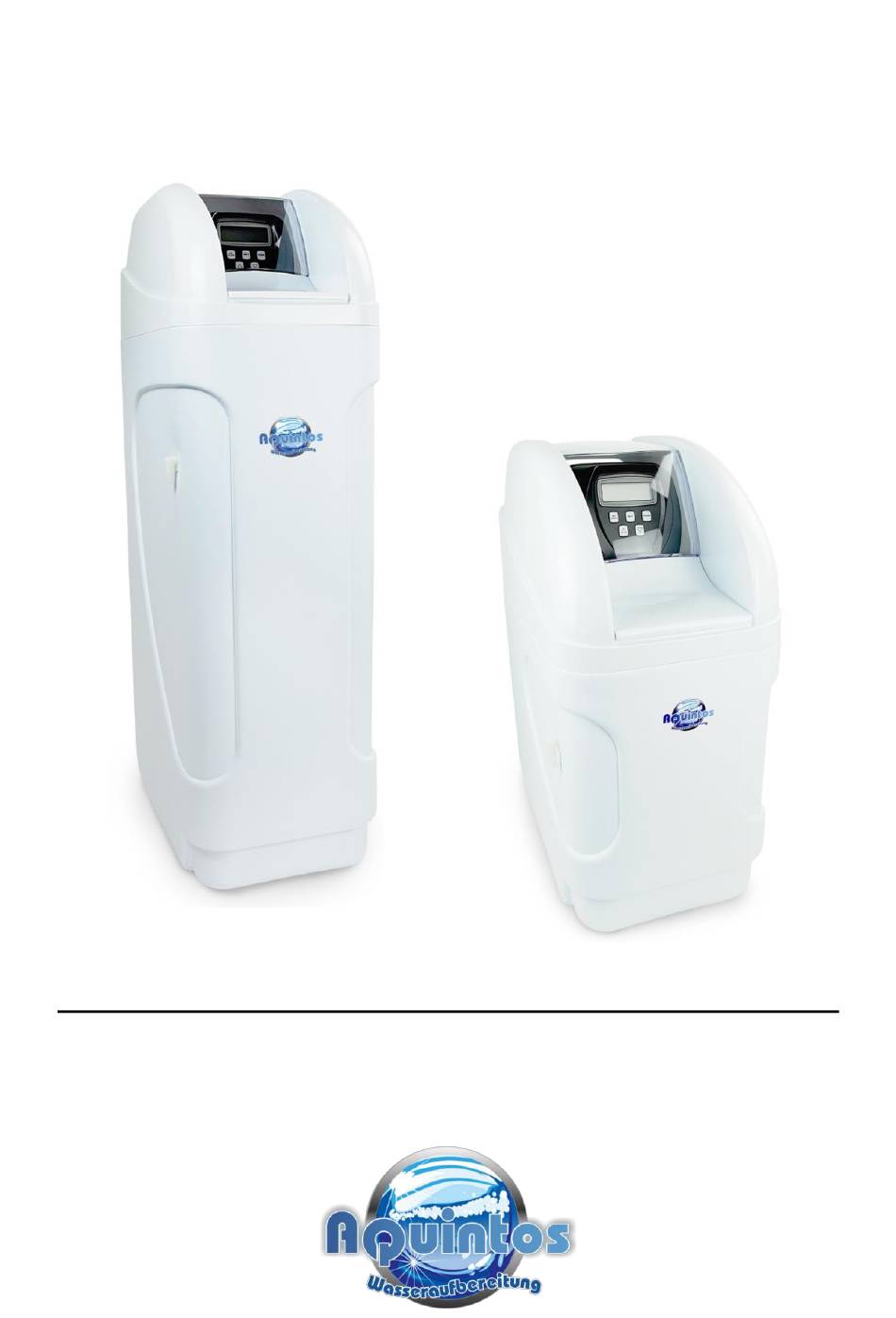

- Seite 1 Enthärtungsanlage | Typ: MKC Betriebsanleitung...
- Seite 2 …mehr als nur Wasser! Zentraler Kontakt Vertrieb/Service Telefon: 02855 – 8969860 Erreichbarkeit: Montag-Donnerstag 08.00 - 16.00 Uhr Freitag 08.00 - 15.00 Uhr Technische Änderungen vorbehalten © by Aquintos Wasseraufbereitung GmbH Originalbetriebsanleitung Stand: Januar 2024...
-
Seite 3: Inhaltsverzeichnis
Inhalt 1 Einführung............................5 1.1 Gültigkeit der Anleitung ......................5 1.2 Produktidentifizierung ......................... 5 1.3 Verwendete Symbole ......................... 6 1.4 Darstellung von Warnhinweisen....................6 1.5 Personalanforderungen......................7 1.5.1 Qualifikation des Personals ....................7 1.5.2 Berechtigung des Personals ....................7 2 SICHERHEIT ..........................8 2.1 Sicherheitsmaßnahmen ...................... - Seite 4 6.3.1 Verschneidung über den Anschlussblock ............... 22 6.3.2 Verschneidung über das Steuerventil der Enthärtungsanlage ........22 7 Bedienung ............................. 23 7.1 Menüführung Clack ........................23 7.2 Manuelle Regeneration starten ....................23 8 Instandhaltung ..........................24 8.1 Reinigung ........................... 24 8.2 Pflege des Produkts ......................... 25 8.3 Wartung .............................
-
Seite 5: Einführung
Abbildungen in dieser Anleitung dienen dem grundsätzlichen Verständnis und können von der tatsächlichen Ausführung abweichen. 1.1 Gültigkeit der Anleitung Diese Anleitung ist für folgende Produkte gültig: • Enthärtungsanlage Typ: MKC 1.2 Produktidentifizierung Anhand der Produktbezeichnung und der Seriennummer aus dem Typenschild können Sie Ihr Produkt identifizieren •... -
Seite 6: Verwendete Symbole
1.3 Verwendete Symbole Symbol Bedeutung GEFAHR UND RISIKO WICHTIGE INFORMATION ODER VORRAUSSETZUNG NÜTZLICHE INFORMATION ODER TIPP SCHRIFTLICHE DOKUMENTATION ERFORDERLICH ARBEITEN, DIE NUR VON FACHKRÄFTEN DURCHGEFÜHRT WERDEN 1.4 Darstellung von Warnhinweisen Diese Anleitung enthält Hinweise, die Sie zu Ihrer persönlichen Sicherheit beachten müssen. Die Hinweise sind mit einem Warnzeichen ausgezeichnet und folgendermaßen aufgebaut: SIGNALWORT -mögliche Folgen... -
Seite 7: Personalanforderungen
1.5 Personalanforderungen Während der einzelnen Lebensphase der Enthärtungsanlage führen unterschiedliche Personen Arbeiten am Produkt aus. Die Arbeiten erfordern unterschiedliche Qualifikationen. 1.5.1 Qualifikation des Personals Bediener: • Keine besonderen Fachkenntnisse • Kenntnisse über Risiken • Kenntnisse über die notwendigen Schutzeinrichtungen und Schutzmaßnahmen •... -
Seite 8: Sicherheit
2 SICHERHEIT 2.1 Sicherheitsmaßnahmen • Betreiben Sie Ihr Produkt nur, wenn alle Komponenten ordnungsgemäß installiert wurden. • Beachten Sie die örtlich gültigen Vorschriften zum Trinkwasserschutz, zur Unfallverhütung und zur Arbeitssicherheit. • Nehmen Sie keine Änderungen, Umbauten, Erweiterungen oder Programmänderungen an Ihrem Produkt vor. •... -
Seite 9: Schutzbedürftige Personengruppe
Reinigung und Wartung dürfen nicht von Kindern durchgeführt werden. 3 Produktbeschreibung 3.1 Bestimmungsgemäße Verwendung • Die Enthärtungsanlage Typ: MKC darf ausschließlich zum Enthärten und Teilenthärten von kaltem Trinkwasser verwendet werden. • Die Enthärtungsanlage Typ: MKC schützt Wasserleitungen und daran angeschlossene wasserführenden Systeme vor Verkalkung bzw. dadurch bedingte Funktionsstörungen und Schäden. -
Seite 10: Steuerung
3.2.2 Steuerung Dieses Zentralsteuerventil wird über eine einfach zu bedienende Elektronik gesteuert. Der Betriebszustand des Steuerventils wird über ein LED Display dargestellt. Durch NEXT drücken, können folgende Parameter abgerufen werden. Die Uhrzeit, der Wasserverbrauch pro Minute und die Restkapazität zur nächsten Regeneration in Kubikmeter (m³), welche bei Wasserabnahme in 10 Liter Schritten heruntergezählt wird. -
Seite 11: Zubehör
3.4 Zubehör Sie können Ihr Produkt nachrüsten. Für nähere Informationen steht Ihnen das Team der Aquintos Wasseraufbereitung gerne zur Verfügung. BILD PRODUKT ARTIKELNUMMER Harzreiniger 1000ml -dient zur Reinigung des Harzbettes (Wiederherstellung AQRC1000 der vollen Aufnahmekapazität) Reinigungstabletten -dient zur Desinfektion der Anlage (Empfehlung 1-2x pro... - Seite 12 Ersatz Chlorzelle für die Automatische Chlorierung AQECZC -Wechselintervall (jährlich) Härtemessbesteck -dient zur Überprüfung der Eingangs- und AQHB-D Ausgangshärte PH-Wert Tropfentest -dient zur Überprüfung des PH-Werts Ihres Wassers AQPHB-1 (Wichtig: für bestimmte Wasserleitungen!) Solestrumpf für 17“ oder 35“ Solerohre AQSRS17 -wenn gerne kleineres Salz, als Salztabletten verwendet AQSRS35 wird (üblich in der Schweiz) Regeneriersalztabletten nach DIN EN 973 TYP A...
-
Seite 13: Transport, Aufstellung Und Lagerung
4 Transport, Aufstellung und Lagerung 4.1 Versand/Anlieferung und Verpackung • Prüfen Sie bei Erhalt unverzüglich die Anlage auf Vollständigkeit und Transportschäden • Gehen Sie bei erkennbaren Transportschäden wie folgt vor: o Nehmen Sie die Lieferung nicht oder nur unter Vorbehalt entgegen. o Vermerken Sie den Schadensumfang auf den Transportunterlagen oder auf dem Lieferschein des Transporteurs. -
Seite 14: Installation
5 Installation Die Installation einer Enthärtungsanlage ist ein wesentlicher Eingriff in die Trinkwasserinstallation und darf nur von einer Fachkraft vorgenommen werden. Der Anschlussblock kann waagerecht oder senkrecht in die Trinkwasserinstallation eingebaut werden. -
Seite 15: Anforderungen An Den Installationsort
5.1 Anforderungen an den Installationsort • Örtliche Installationsvorschriften, allgemeine Richtlinien und technische Daten sind zu beachten. • Der Installationsort muss frostsicher sein und den Schutz des Produkts vor direkter Sonneneinstrahlung, Chemikalien, Farbstoffen, Lösungsmitteln und deren Dämpfen gewährleisten. • Dient das enthärtete Wasser für den menschlichen Gebrauch im Sinne der Trinkwasserverordnung, so darf die Umgebungstemperatur nicht über 25 °C steigen. -
Seite 16: Produkt Installieren
5.2 Produkt installieren WARNUNG: Kontaminiertes Trinkwasser durch Stagnation Infektionskrankheiten ➔ Schließen Sie das Produkt erst unmittelbar vor Inbetriebnahme an die Trinkwasserinstallation an. ➔ Führen Sie die Dichtheitsprüfung erst während der Inbetriebnahme durch. 5.2.1 Anschlussblock/Montageblock installieren Der Anschlussblock kann senkrecht oder waagerecht eingebaut werden. 1. -
Seite 17: Bspt Anschlussstücke Und Anschlussschläuche Verbinden
5.2.2 BSPT Anschlussstücke und Anschlussschläuche verbinden Zusammenbau der BSPT Anschlussstücke Auf der Rückseite des Steuerkopfes befinden sich zwei Öffnungen mit Außengewinde und Pfeilen, die den Wasserein- und Ausgang kennzeichnen. Auf diese Gewinde müssen zwei Übergangsstücke geschraubt werden, die den Übergang auf europäische Gewinde (BSPT Gewinde) ermöglichen. Diese beiden Anschlussstücke befinden sich in einer Plastiktüte zusammen mit einer Beschreibung, wie die Einzelteile zusammengebaut werden. -
Seite 18: Abwasseranschluss Nach Din En 1717 Herstellen
5.2.3 Abwasseranschluss nach DIN EN 1717 herstellen HINWEIS: Rückstau des Abwassers durch geknickte Schläuche Dies kann zu einem Wasserschaden führen ➔ Verlegen Sie die Schläuche ohne Knick und mit Gefälle zum Kanal Der Steuerkopf muss mittels eines Abwasserschlauches durchsichtiger Schlauch, ca. 15 mm Durchmesser, Länge ca. 1,50 m, (im Lieferumfang enthalten) an ein Abwasserrohr angeschlossen werden. -
Seite 19: Inbetriebnahme
Füllen Sie vor Inbetriebnahme die Wasserenthärtungsanlage mit der unten aufgeführten Wassermenge. Anschließend befüllen Sie Ihre Wasserenthärtungsanlage mit Salz bis maximal zur oberen Kante des Schwimmerschalters. MKC 24 - 6 Liter Harz 5 Liter Wasser MKC 32 - 8 Liter Harz 6 Liter Wasser... -
Seite 20: Erste Einstellungen Der Anlage
6.2 Erste Einstellungen der Anlage Eingangswasserhärte messen: Bevor Sie die ersten Einstellungen vornehmen, empfehlen wir Ihnen erst einmal die Eingangswasserhärte zu ermitteln. Dies können Sie einmal durch Ihre Wasserversorgung erfahren oder mit unserem Härtemessbesteck (AQHB-D) selbst ermitteln: Beispiel: Sie befüllen die Pilone mit 5 ml Wasser. Durch das Zutropfen der grün gefärbten Lösung wird der... -
Seite 21: Einstellen Der Ausgangswasserhärte
Schritt 5. Ausgangswasserhärte • Es erscheint das Wort HARDLESS 2.0, diese Einstellung bleibt so wie sie ist, wenn Sie die Enthärtungsanlage mit einem Anschlussblock inkl. Verschneidung betreiben. • Sollte Ihr Anschlussblock keine Verschneideeinrichtung haben, müssen Sie unter diesem Punkt Ihre Ausgangswasserhärte eingeben. NEXT Drücken Schritt 6. -
Seite 22: Verschneidung Über Den Anschlussblock
6.3.1 Verschneidung über den Anschlussblock 6.3.2 Verschneidung über das Steuerventil der Enthärtungsanlage ➔ Das Einstellen der Ausgangswasserhärte erfolgt über das Verschneiderad am Steuerventil. Durch Drehen dieses Verschneiderades im Uhrzeigersinn steigt der Wasserhärtegrad an. ➔ Durch das Drehen gegen den Uhrzeigersinn wird der Wasserhärtegrad geringer. -
Seite 23: Bedienung
7 Bedienung 7.1 Menüführung Clack 7.2 Manuelle Regeneration starten Eine manuelle Regeneration starten Sie durch das 5-sekündige Drucken der „Regentaste“. -
Seite 24: Instandhaltung
Die Verantwortung für Wartungen unterliegt den örtlichen und nationalen Anforderungen. Der Bediener ist für die Einhaltung der vorgeschriebenen Instandhaltungsarbeiten verantwortlich. ➔ Verwenden Sie nur originale Ersatz- und Verschleißteile der Firma Aquintos Wasseraufbereitung 8.1 Reinigung HINWEIS: Reinigen Sie das Produkt nicht mit alkohol-/lösemittelhaltigen Reinigern. Kunststoffkomponente könnten beschädigt werden Lackierte Oberflächen werden angegriffen... -
Seite 25: Pflege Des Produkts
8.2 Pflege des Produkts Harzreiniger Wir empfehlen Ihnen zur Pflege des Produkts, unseren Harzreiniger vierteljährlich im Privatgebrauch anzuwenden. Dieser schwemmt überflüssige Stoffe, welche sich im Ionenaustauscher Harz festsetzen wieder aus. Dies verlängert die Langlebigkeit Ihres Harzbettes und erhält die Aufnahmekapazität. Anwendung: •... - Seite 26 Säulen-Anlagen wiederholt werden muss. Hinweis: Aquintos ResinDes Tab kann auch vorab in Wasser gelöst werden und in flüssiger Form der Sole hinzugefügt werden. Die Wirkung der Tablette lässt durch längere Standzeit nach, daher empfehlen wir Ihnen die ResinDes Desinfektionstablette erst kurz vor Verbrauch der Gesamtkapazität in den Salzbehälter einzufügen.
-
Seite 27: Wartung
8.3 Wartung Die Wartung des Produkts sollte spätestens alle 3-4 Jahre erfolgen und erfordert Fachwissen. Diese sollte immer von Fachpersonal durchgeführt werden. 1. Überprüfung der Rohwasserhärte mit der Einstellung 2. Überprüfung der Weichwasserhärte 3. Falls notwendig, die Verschneidung nachstellen. 4. Die Schläuche auf Undichtigkeiten überprüfen 5. - Seite 28 Folgend finden Sie einmal QR-Codes, welche Sie zu unseren Erklärvideos für die Wartung führen: Kolbendichtungskäfig Aus- und Einbau Injektorcheck...
-
Seite 29: Explosionszeichnungen
8.5 Explosionszeichnungen Kolben mit Dichtungssatz... - Seite 30 Anwendung des Montageschlüssels...
-
Seite 31: Technische Daten
9 Technische Daten... - Seite 32 …mehr als nur Wasser!
