Bitte befolgen Sie das Verfahren zum parallelen Anschluss von iboXX ®
IEW512-Batterien
1) Bereiten Sie das Kommunikationskabel vor. Jedes Gerät wird mit 1 Stück RJ45-Kabel (für den
parallelen CAN-Anschluss zwischen den Batterien) geliefert. Die Kabel für die Kommunikation mit
dem Wechselrichter werden vom Kunden bereitgestellt. Sollte das Kabel fehlen, vergewissern Sie
sich bitte, dass das im Handel erhältliche Kabel den folgenden Standards entspricht. Bitte beachten
Sie, dass ein Standard-RS485-Kabel verwendet wird.

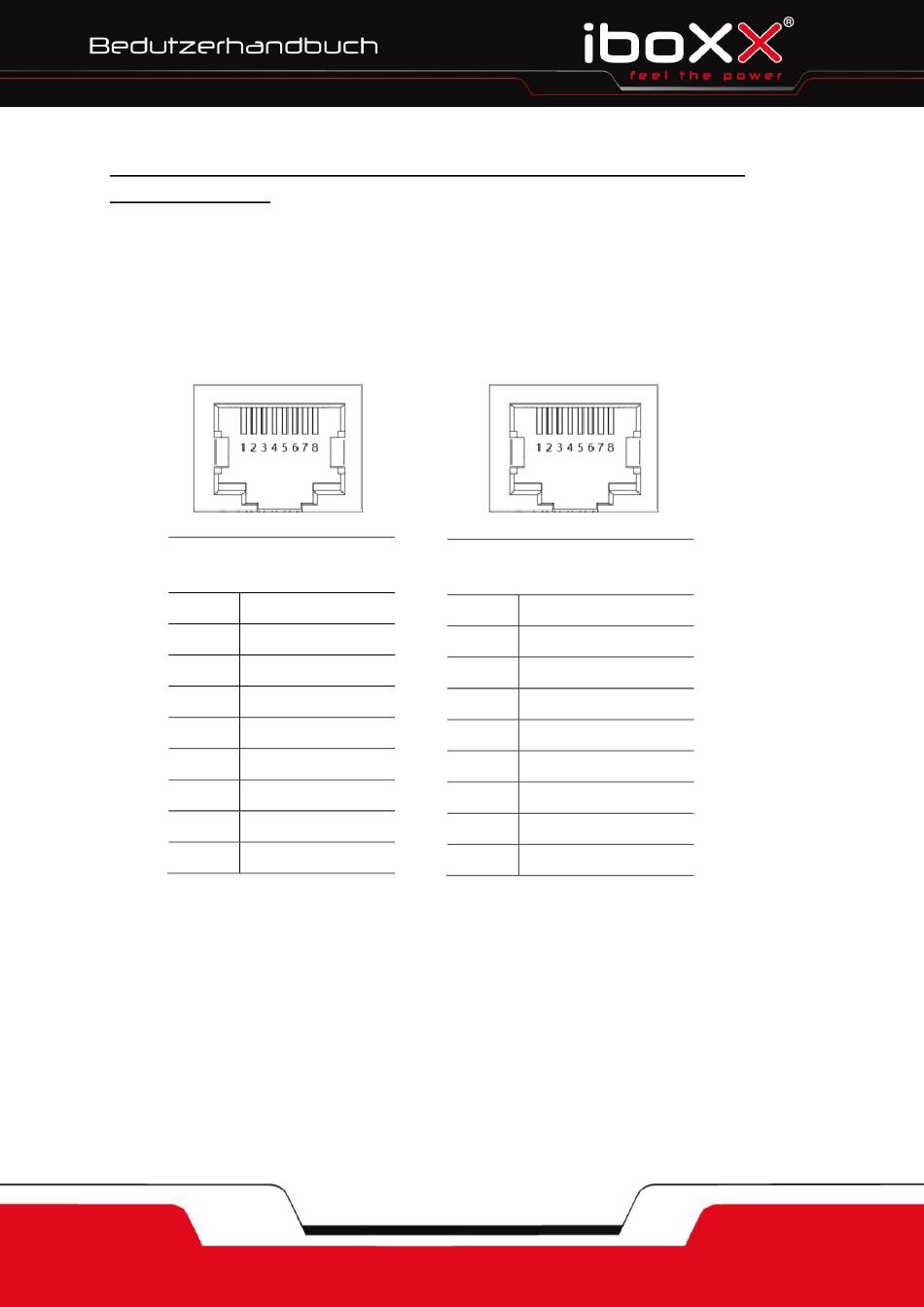

PARALLEL & WECHSELRICHTER
CAN-Anschluss
Pin Nr.
Definition
1
GND
2
GND
3
CANL
4
CANL
5
CANH
6
CANH
7
NC
8
NC
2) Vergewissern Sie sich, dass der Batterie-Gleichstromunterbrecher in der Position "AUS" steht.
3) Verkabeln Sie den Strombus jeder Batterie mit dem Wechselrichter und verbinden Sie das
Wechselrichterkabel mit PV, Netz und Last.
BATTERIE & WECHSELRICHTER
RS485-Anschluss
Pin Nr.
Definition
1
Wechselrichter_RS485B
2
Wechselrichter
3
NC
4
GND
5
GND
6
NC
7
BMS debug_ RS485A
8
BMS debug_ RS485B
Seite 16 von 28
