Montážny návod
1.
Pred montážou odstráňte plastové
kryty z osí kolies a prednej vidlice.

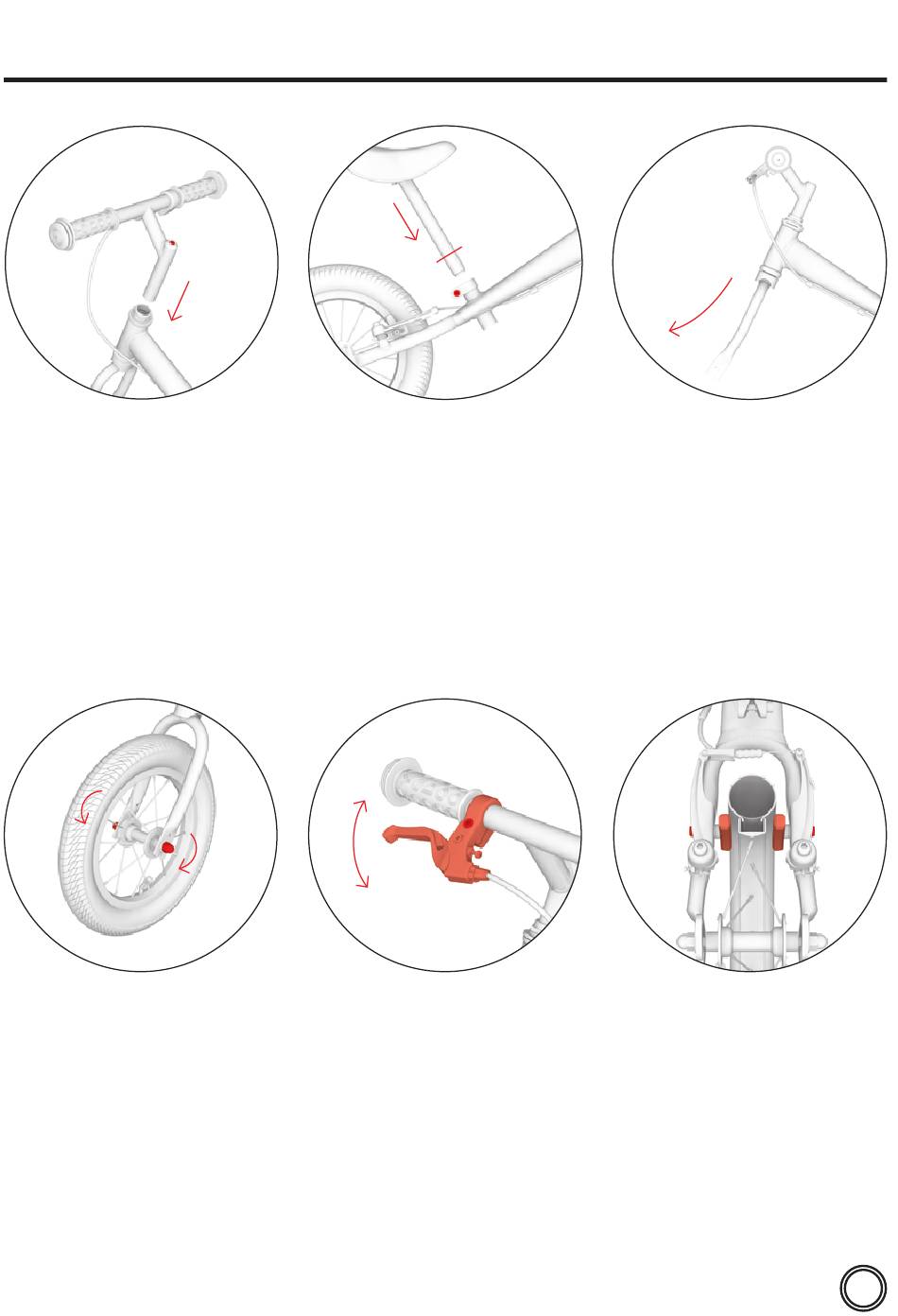

Montáž riadidiel
Vložte tyč riadenia do hlavovej
rúrky rámu odrážadla (1), nastavte
požadovanú výšku a dotiahnite skrutku
na tyči riadenia (2).
3.b
1
10 Nm
Vložte koleso do vidlice tak, aby bolo
presne uprostred a dotiahnite matice
2). (Pre uľahčenie montáže môžete
(1,
odrážadlo otočiť „hore nohami").
Pokiaľ má pneumatika vzor v tvare
šípov, mali by šípy smerovať dopredu
v smere jazdy.
SK
2.
2
10 Nm
1
Montáž sedadla
Vložte sedlovú rúrku do rámu odrážadla
(1), nastavte požadovanú výšku sedadla
(max. po vyznačenú rysku) a dotiahnite
skrutku na objímke (2).
4.
2
10 Nm
Nastavenie brzdových páčiek
(neplatí pre OneToo bez brzdy)
Nastavte správny sklon brzdových
páčiek pomocou upevňovacej skrutky
na objímke (1).
S právny sklon brzdových páčiek:
Posaďte dieťa na odrážadlo, ruky
nech položí na riadidlá a natiahne
prsty tak, aby predlžovali priamku
jeho ruky. Do tejto polohy nastavte
brzdovú páčku.
1
Max
2
2
6 Nm
1
1
5 Nm
3.a
Montáž predného kolesa
Skontrolujte, či je predná vidlica
natočená v správnom smere
(mierne prehnutie smeruje dopredu).
5.a
1
Nastavenie brzdy
(neplatí pre OneToo bez brzdy)
Pred nastavením bŕzd nahustite
pneumatiky na hodnoty uvedené
na boku plášťa (ideálne medzi
1,3 – 1,8 baru). skontrolujte, či brzdové
doštičky dosadajú na ráfik celou svojou
plochou. Ich polohu môžete upraviť
pomocou skrutiek (1). Brzdové doštičky
sa nesmú dotýkať plášťa!
1
