Montážní návod
1.
Před montáží odstraňte ochranné
plastové kryty z osy kol a přední
vidlice.

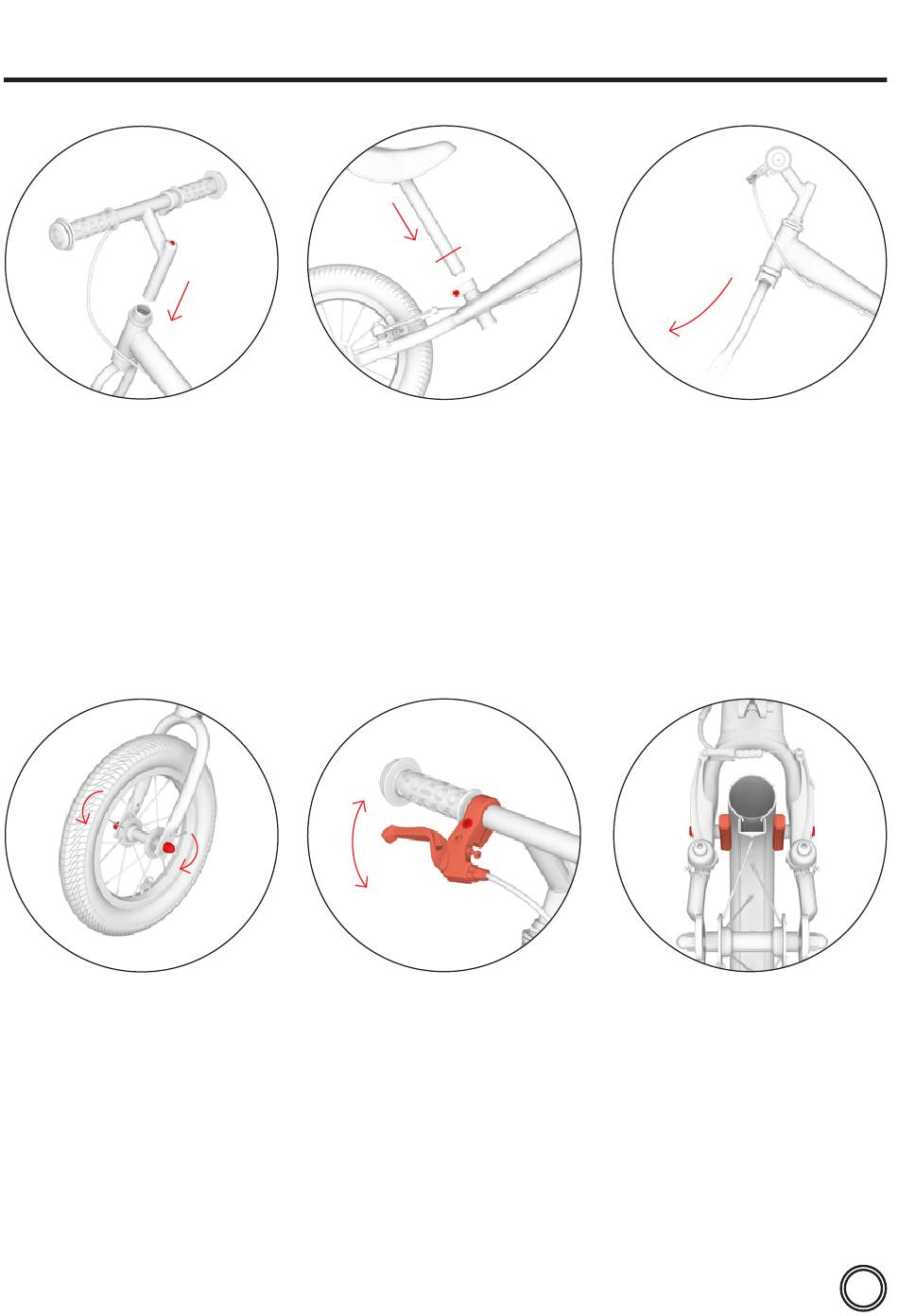

Instalace řídítek
Zasuňte řídítkovou tyč do hlavové
trubky rámu odrážedla (1), nastavte
požadovanou výšku a dotáhněte šroub
na řídítkové tyči (2).
3.b
1
10 Nm
Poté do vidlice vsaďte kolo tak, aby bylo
přesně uprostřed a dotáhněte matice
(1, 2). (Pro usnadnění montáže můžete
odrážedlo překlopit do polohy vzhůru
nohama).
Pokud má pneumatika vzorek ve tvaru
šípů, měly by šípy směřovat dopředu
po směru jízdy.
CZ
2.
2
10 Nm
1
Instalace sedla
Zasuňte sedlovou trubku do rámu
odrážedla (1), nastavte požadovanou
výšku sedla (max. po vyznačenou rysku)
a dotáhněte šroub na objímce (2).
4.
2
10 Nm
Seřízení brzdových páček
(neplatí pro OneToo bez brzdy)
Nastavte správný sklon brzdových páček
pomocí upevňovacího šroubu na objímce (1).
Správný sklon brzdových páček:
nechte dítě sednout na odrážedlo, ruce
nechť položí na řídítka a natáhne prsty
tak, aby prodlužovaly přímku jeho ruky.
Do této polohy nastavte brzdovou páčku.
1
Max
2
2
6 Nm
1
1
5 Nm
3.a
Montáž předního kola
Zkontrolujte, zda je přední vidlice
odrážedla natočená ve správném směru
(mírné prohnutí směřuje dopředu).
5.a
1
Seřízení brzdy
(neplatí pro OneToo bez brzdy)
Před seřízením brzd nahustěte
pneumatiky dle hodnot na boku pláště
(ideálně mezi 1,3–1,8 bary). Zkontrolujte,
zda brzdové špalíky při zabrzdění
dosedají celou svou plochou na bok
ráfku. Jejich polohu můžete upravit
pomocí šroubků (1). Špalíky se nesmí
dotýkat pláště.
1
12
