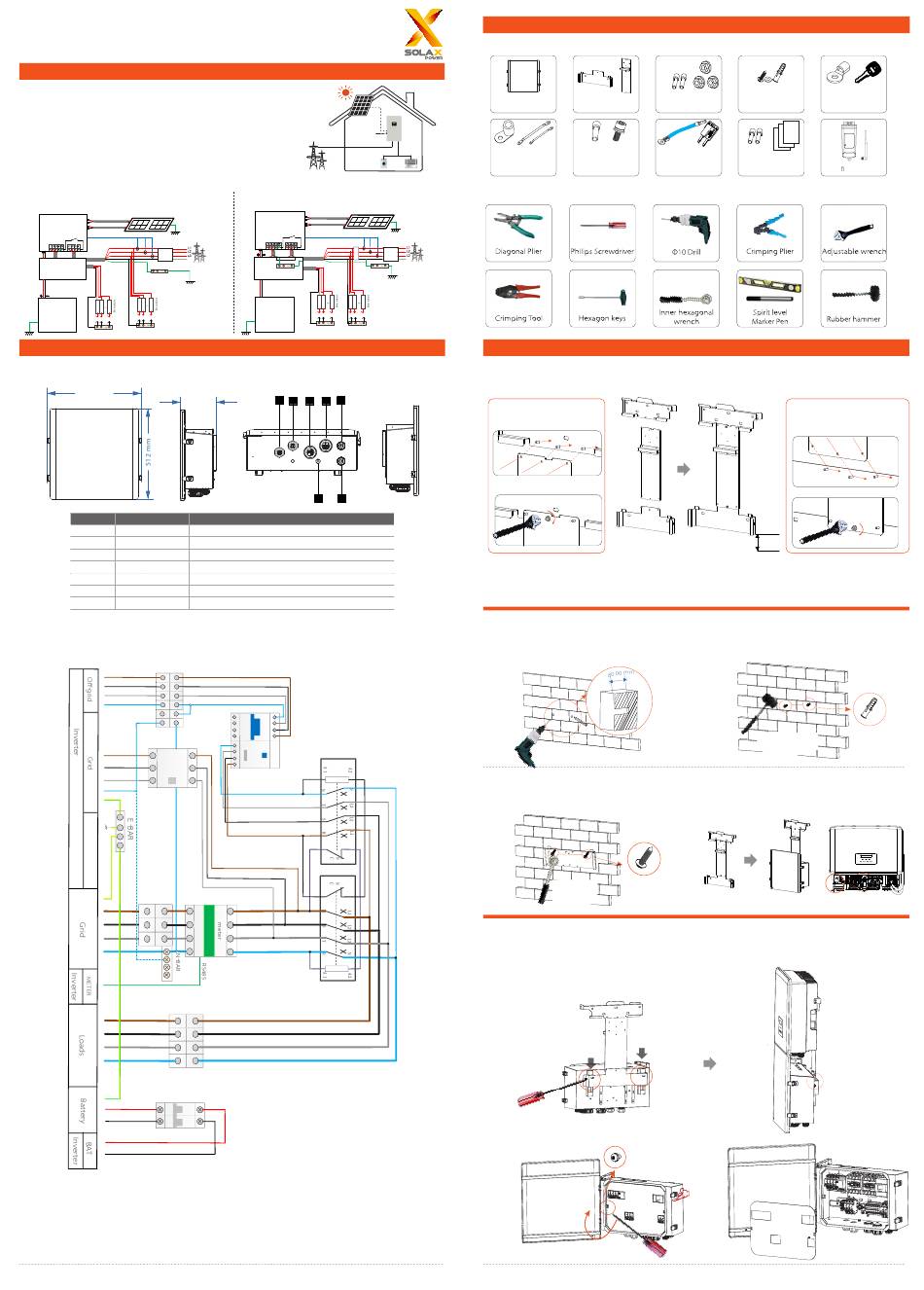

1. Einführung
Die X3-Matebox ist ein wichtiger Bestandteil des SolaX All-in-One
Energiespeichersystems, das DC-Unterbrecher/AC-Unterbrecher/
Schaltereinheit/CT usw. integriert und sie kann im Vergleich zum
herkömmlichen separaten System einfach installiert werden; diese
Einheit kann mit den Umrichtern der SolaX X3-Hybrid G4- und X3-
Fit G4-Serie verwendet werden.
Es gibt 2 Schaltpläne als Referenz für Ihren Systemanschluss.
Bitte beachten Sie Ihre lokalen Richtlinien, um den für Sie
geeigneten Schaltplan auszuwählen.
Diagramm A: N-Leitung und PE-Leitung getrennt verdrahtet,
Umrichter der D-Serie; (für die meisten Länder)
PV 1
Inverter PV 2
CT
Main Breaker/RCD
CT-R
BAT Grid EPS(Off-grid) CT-S
CT-T
N
X3-Matebox
E-BAR
Distribution Box
Battery
Loads
EPS(Off-grid) loads
N-BAR for loads
N-BAR for EPS(Off-grid) loads
2. Überblick

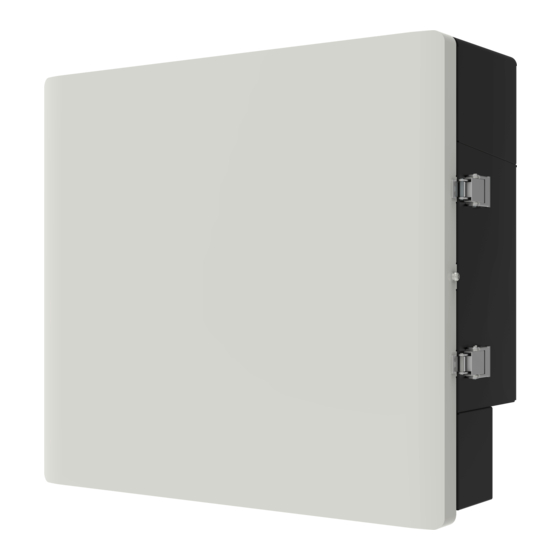

1) Abmessungen und Anschlüsse der X3-Matebox advanced.
551 mm
204.5 mm
Object Name
A EPS(INV)/(Off-Netz) EPS Ausgangsanschluss des Umrichters
B
Netz(INV)
C
Netz
D
Laden
E
BAT
F
Meter
G
BAT(INV)
2) Elektrisches Schaltschema
1
Matebox
Grid
Diagramm B: N-Leitung und PE-Leitung zusammen,
D-Reihenumrichter; (gilt für Australien)
PV 1
Inverter PV 2
CT
CT-R
RCD
BAT Grid EPS(Off-grid) CT-S
N
E-BAR
Grid
X3-Matebox
Battery
EPS(Off-grid) loads Loads
N-BAR for EPS(Off-grid) loads N-BAR for loads
A B C D E
F G
Description
Netzausgangsanschluss des Umrichters
Netzanschlussport (zum lokalen Netz)
Anschlussport laden
Anschluss für den Akku (zum Akkupack)
Meter
Batterieanschlussport des Umrichters
3. Vorbereitung
- Packlist
X3-Matebox
advanced * 1
16 mm² Ground
terminal *1
Load
Earth connectors (450
mm *1, 250 mm*1)
- Werkzeuge
Main Breaker
CT-T
N
Grid
E-BAR
4. Montage
Schritt 1: Installation der Halterung
Befestigen Sie die Halterungen gemäß den folgenden Schritten an der Wand.
(1) Befestigen Sie die Umrichter-
konsole an der Halterung B;
Monkey Wrench
Torque: 1.5±0.2N·m
Hinweis: Verwenden Sie bei der Montage der Halterung unbedingt eine Wasserwaage, um zu prüfen,
ob die Halterung parallel zur horizontalen Ebene liegt.
Die Halterung A sollte in einem Abstand von mindestens 300 mm zur Erde installiert werden.
Schritt 2: die Halterungen an die Wand schrauben
a) Verwenden Sie die Halterung als Schablone, um die beiden
Löcher mit einem Markierungsstift an der Wand zu markieren.
Bohren Sie an den markierten Stellen Löcher mit einer Tiefe von 80
mm.
c ) Die Halterung wird mit der Schraube ausgerichtet.
Verwenden Sie den Innensechskantschlüssel, um die
Blechschraube einzuschrauben, bis der „Knall" der
Dehnschraube zu hören ist.
Schritt 3. Passen Sie die X3-Matebox advanced mit den Halterungen
Verwenden Sie zunächst eine Wasserwaage, um sicherzustellen, dass die
Halterungen im System fest installiert und eben sind. Führen Sie dann die
folgenden Schritte aus, um die X3-Matebox aufzuhängen.
Montieren Sie die X3-Matebox advanced auf die Halterungen und ziehen Sie
die Schrauben fest.
Öffnen Sie die obere Abdeckung und die Isolierplatte der X3-Matebox advanced
vor der Verkabelung.
6 mm² terminals *2
Bracket A *1
Flange nuts *3
Bracket B *1
16 mm² terminals
N-wire connector*1,
*10
N-terminal adjacent
M5 inner hexagon
bridge *1
bolts *1
(for AU market)
Umrichter-Halterung
b)Dehnschraube in die Bohrung einführen, mit
Gummihammer die Dehnschraubenschraube in die
Wand schlagen.
Φ10 drill
a)
d) Die Matebox sollte Vorrang vor der Installation des
Wechselrichters haben. Vor der Installation des
Wechselrichters müssen Sie das Erdungskabel und das
Dongle-Kommunikationszubehör anschließen)
Screw
Inner
hexagonal
wrench
c)
Screwdriver
torque:1.5±0.2Nm ·
(Expansion bolt , 16 mm² OT terminal
*1
Gasket ,Self-tapping
Keys* 4
bolt) *2
6 mm² European
terminals *2
Wi Dongle * 1
Documents
(2)Setzen Sie dann den Bügel B
auf den Bügel A und befestigen
Sie ihn mit Schrauben;
Monkey Wrench
＞300mm
Torque: 1.5±0.2 N·m
Expansion
bolts
Rubber hammer
Torque :2.5±0.2N·m
b)
d)
