HP ap5000 Anleitung Zur Montage

Anleitung zur Montage des
LCD-Displays

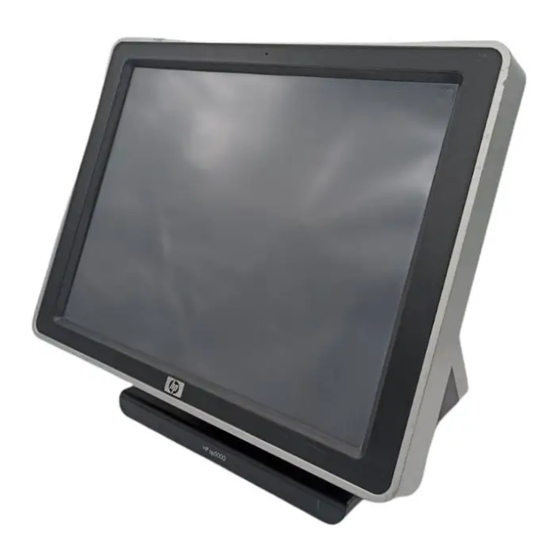

HP ap5000 All-In-One-
POS-Kassensystem
© Copyright 2010 Hewlett-Packard Development Company, L.P.
Die in dieser Dokumentation enthaltenen Informationen können ohne
vorherige Ankündigung geändert werden. Die für HP-Produkte und
-Dienstleistungen geltenden einzigen Gewährleistungen sind in den
ausdrücklichen Gewährleistungshinweisen für die jeweiligen Produkte und
Dienstleistungen beschrieben. Keine der in dieser Dokumentation enthaltenen
Festlegungen darf als zusätzliche Gewährleistung aufgefasst werden.
HP haftet weder für technische oder inhaltliche Fehler noch für
Auslassungen in dieser Dokumentation.
Printed in
Zweite Auflage: Mai 2010
Wichtiger Hinweis!
ACHTUNG: Der VGA-Anschluss am HP ap5000 All-In-One-POS-
Kassensystem ist ein aktiver VGA-Anschluss, über den das
LCD-Display dieses Montagesatzes mit Strom versorgt wird. Wenn
Sie einen eigenständigen Monitor an den VGA-Anschluss
anschließen, der den aktiven VGA-Anschluss nicht unterstützt,
stellen Sie sicher, dass der Monitor angeschlossen wird, bevor Sie
das POS-Kassensystem einschalten, um zu verhindern, dass der
Monitor u. U. beschädigt wird.
Vorbereitende Schritte
Bevor Sie die Vakuumfluoreszenzanzeige (VFD-Display) durch das LCD-
Display ersetzen, sollten Sie über das Dienstprogramm „Computer-
Setup" die Stromzufuhr zum seriellen Anschluss des VFD-Displays
unterbrechen. Gehen Sie folgendermaßen vor:
1. Starten Sie den Computer neu und drücken Sie beim Starten sofort
die Taste F10, bevor das Betriebssystem des Computers
hochgefahren werden kann, um das Computer-Setup zu öffnen.
2. Wählen Sie im Menü „Computer-Setup" die Option Advanced
(Erweitert), Super IO Configuration (E/A-Superkonfiguration),
Serial Port 2 (Serieller Anschluss 2), Standard Mode/5v
(Standardmodus/5 V) und dann Standardmodus aus.
3. Gehen Sie im Computer-Setup zu dem Menü Beenden und
wählen Sie Save Changes and Exit (Beenden und Änderungen
speichern).
Montage des LCD-Displays
1. Schalten Sie das System ab und ziehen Sie den Netzstecker aus
der Steckdose.
WARNUNG! Um das Risiko schwerwiegender
Gesundheitsschäden zu vermeiden, stellen Sie sicher,
dass der Netzstecker aus der Steckdose gezogen ist, bevor das
LCD-Display montiert wird. Bei Nichtbeachtung besteht die Gefahr
eines Stromschlags.
ACHTUNG: Um das Risiko einer Beschädigung des Systems zu
vermeiden, stellen Sie sicher, dass der Netzstecker aus der
Steckdose gezogen ist, bevor das LCD-Display montiert wird.
2. Entfernen Sie die untere E/A-Abdeckung, indem Sie die beiden
Laschen auf der Oberseite der Abdeckung 1 nach unten drücken
und die Abdeckung mit einer Drehbewegung entfernen 2.
3. Bevor Sie das LCD-Display montieren, müssen Sie die
Vakuumfluoreszenzanzeige (VFD-Display) von der Rückseite des
ap5000-Geräts demontieren.
4. Trennen Sie das serielle Kabel des VFD-Displays von der hinteren
E/A-Leiste.
5. Entfernen Sie die Kunststoffabdeckung der Scharnierhalterung,
indem Sie beide Seiten der Abdeckung oben nach außen
ziehen 1 und dann die Abdeckung wieder zurück und von der
Scharnierhalterung schieben 2.
6. Entfernen Sie die zwei Schrauben unter dem VFD-Display 1 und
ziehen Sie das VFD-Display vom System ab 2. Schieben Sie das
Kabel des VFD-Displays durch die Öffnung in der Mitte des
Berührungsbildschirmscharniers heraus 3.
7. Führen Sie das VGA-Kabel durch die Öffnung in der Mitte des
Berührungsbildschirmscharniers 1. Richten Sie die beiden Laschen
auf der Rückseite des Scharniers des LCD-Displays an den beiden
Schlitzen des Berührungsbildschirmscharniers aus 2.
8. Halten Sie das LCD-Display sicher fest und montieren Sie die
beiden Schrauben, mit denen das Scharnier des LCD-Displays am
Berührungsbildschirmscharnier befestigt wird.
HINWEIS: Drehen Sie beide Schrauben nur teilweise ein,
bevor Sie sie vollständig festziehen.
9. Bringen Sie die Abdeckung der Scharnierhalterung wieder an,
indem Sie die oberen Seitenbügel der Abdeckung über den
Seiten der Halterung platzieren 1 und anschließend den unteren
Teil der Abdeckung auf die Halterung drücken, sodass sie
einrastet 2.
