Anleitung zur Montage der
Wandhalterung
HP ap5000 All-In-One-
POS-Kassensystem
© Copyright 2010 Hewlett-Packard Development Company, L.P. Die in dieser
Dokumentation enthaltenen Informationen können ohne vorherige
Ankündigung geändert werden. Die für HP-Produkte und -Dienstleistungen
geltenden einzigen Gewährleistungen sind in den ausdrücklichen
Gewährleistungshinweisen für die jeweiligen Produkte und Dienstleistungen
beschrieben. Keine der in dieser Dokumentation enthaltenen Angaben darf als
zusätzliche Gewährleistung aufgefasst werden. HP haftet weder für technische
oder inhaltliche Fehler noch für Auslassungen in dieser Dokumentation.
Printed in
Erste Ausgabe: Mai 2010

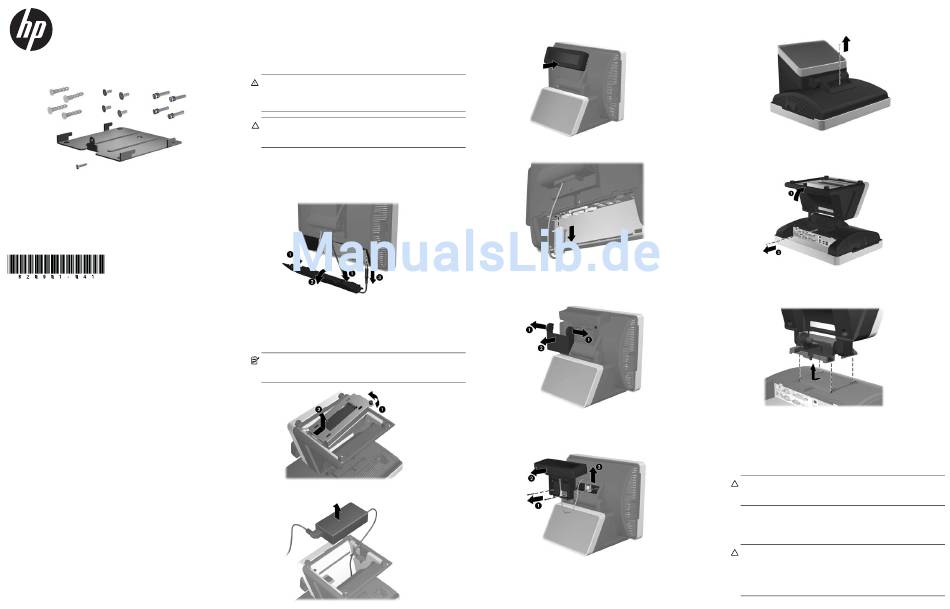

Inhalt des Montagesatzes
• Wandmontagehalterung
• Vier passgenaue Schrauben (nur für die Montage an der
optionalen HP Quick Release-Halterung)
• Vier Wandanker
• Vier Wandankerschrauben
• Eine Feststellschraube
Vorbereitende Schritte
Bevor Sie die Vakuumfluoreszenzanzeige (VFD-Display) durch das
LCD-Display ersetzen, sollten Sie über das Dienstprogramm
„Computer-Setup" die Stromzufuhr zum seriellen Anschluss des
VFD-Displays unterbrechen. Gehen Sie folgendermaßen vor:
1. Starten Sie den Computer neu und drücken Sie beim Starten sofort
die Taste F10, bevor das Betriebssystem des Computers
hochgefahren werden kann, um das Computer-Setup zu öffnen.
2. Wählen Sie im Menü „Computer-Setup" die Option Advanced
(Erweitert), Super IO Configuration (E/A-Superkonfiguration),
Serial Port 2 (Serieller Anschluss 2), Standard Mode/5v
(Standardmodus/5V) und dann Standardmodus aus.
3. Gehen Sie im Computer-Setup zu dem Menü Beenden und wählen
Sie Save Changes and Exit (Beenden und Änderungen speichern).
Entfernen des Netzteils, des VFD-Displays und
des Standfußes
Bevor Sie die Wandmontagehalterung anbringen, müssen Sie das
Netzteil, die Vakuumfluoreszenzanzeige (VFD-Display) und den
Standfuß vom Gerät entfernen.
1. Fahren Sie das ap5000-Gerät herunter und schalten Sie es ab.
2. Ziehen Sie den Netzstecker aus der Steckdose.
WARNUNG! Um das Risiko schwerwiegender Gesundheitsschäden
zu vermeiden, stellen Sie sicher, dass der Netzstecker aus der
Steckdose gezogen ist, bevor das Gerät demontiert wird. Bei
Nichtbeachtung besteht die Gefahr eines Stromschlags.
ACHTUNG: Um das Risiko einer Beschädigung des Systems zu
vermeiden, stellen Sie sicher, dass der Netzstecker aus der
Steckdose gezogen ist, bevor das Gerät demontiert wird.
3. Trennen Sie alle Peripheriegerätekabel von der hinteren und
seitlichen E/A-Leiste.
4. Entfernen Sie die untere E/A-Abdeckung, indem Sie die beiden
Laschen auf der Oberseite der Abdeckung 1 nach unten drücken
und die Abdeckung mit einer Drehbewegung entfernen 2. Ziehen
Sie dann den Netzstecker aus der E/A-Leiste 3.
5. Kippen Sie den Berührungsbildschirm nach hinten in eine
horizontale Position und legen Sie das Gerät mit der Bildschirmseite
nach unten auf ein sauberes, trockenes Tuch oder ein Schutzpolster,
um zu vermeiden, dass der Berührungsbildschirm zerkratzt wird.
6. Lösen Sie die Rändelschraube, durch die die Netzteilhalterung an
der Unterseite des Geräts 1 befestigt ist, schieben Sie die Halterung
dann zur Seite und nehmen Sie sie von dem Gerät ab 2.
HINWEIS: Die Schraube der Netzteilhalterung ist eine
unverlierbare Schraube und lässt sich nicht komplett von der
Halterung entfernen, wenn Sie sie lösen.
7. Nehmen Sie das Netzteil und die zugehörigen Kabel aus dem
Standfuß des Geräts.
8. Stellen Sie das ap5000-Gerät wieder auf seinen Standfuß und
kippen Sie den Berührungsbildschirm wieder ganz nach vorne.
Als Nächstes wird die Vakuumfluoreszenzanzeige (VFD-Display)
von der Rückseite des ap5000-Geräts demontiert.
9. Trennen Sie das serielle Kabel des VFD-Displays von der hinteren
E/A-Leiste.
10. Entfernen Sie die Kunststoffabdeckung der Scharnierhalterung,
indem Sie beide Seiten der Abdeckung oben nach außen ziehen
1 und dann die Abdeckung wieder zurück und von der
Scharnierhalterung schieben 2.
11. Entfernen Sie die zwei Schrauben unter dem VFD-Display 1 und
ziehen Sie das VFD-Display vom System ab 2. Schieben Sie das
Kabel des VFD-Displays durch die Öffnung in der Mitte des
Berührungsbildschirmscharniers heraus 3.
12. Legen Sie das Gerät wieder mit der Bildschirmseite nach unten auf
ein sauberes, trockenes Tuch oder ein Schutzpolster und entfernen
Sie die Schraube der Scharnierabdeckung.
13. Während die Bildschirmseite des Geräts nach unten zeigt,
kippen Sie den Standfuß ganz nach vorne 1. Entfernen Sie die
Feststellschraube, durch die die Scharnierhalterung befestigt ist 2.
14. Schieben Sie den Standfuß ca. 8 mm (0,3 Zoll) zum unteren Ende
des Berührungsbildschirms und nehmen Sie den Standfuß dann
vom Berührungsbildschirm ab.
Montage der Wandmontagehalterung
Die Wandmontagehalterung unterstützt das 100-mm-x-100-mm-
Schraubbefestigungsmuster gemäß VESA-Industriestandard. Sie können
die Halterung an der Wand, einem Schwenkarm oder einer anderen
Montagevorrichtung befestigen.
ACHTUNG: Überprüfen Sie unbedingt, ob die Montagelösung des
Herstellers konform mit dem VESA-Standard ist und für das Gewicht
des Berührungsbildschirms ausgelegt ist.
1. Bestimmen Sie eine geeignete Stelle an der Wand, an der das
ap5000-Gerät montiert werden soll. Achten Sie darauf, dass das
Netzteil ordnungsgemäß gestützt werden muss, wenn der
Berührungsbildschirm an der Wand befestigt wird.
ACHTUNG: Das Netzkabel ist vom Gerät bis zum Netzteil 1,80 m
lang. Wenn das Netzteil auf dem Fußboden platziert wird,
befestigen Sie das Gerät maximal in einer Höhe von 1,80 m zum
Fußboden. Lassen Sie das Netzteil nicht vom Gerät
herunterhängen, wenn es an der Wand befestigt wird.
Stellen Sie sicher, dass es ordnungsgemäß gestützt wird.
