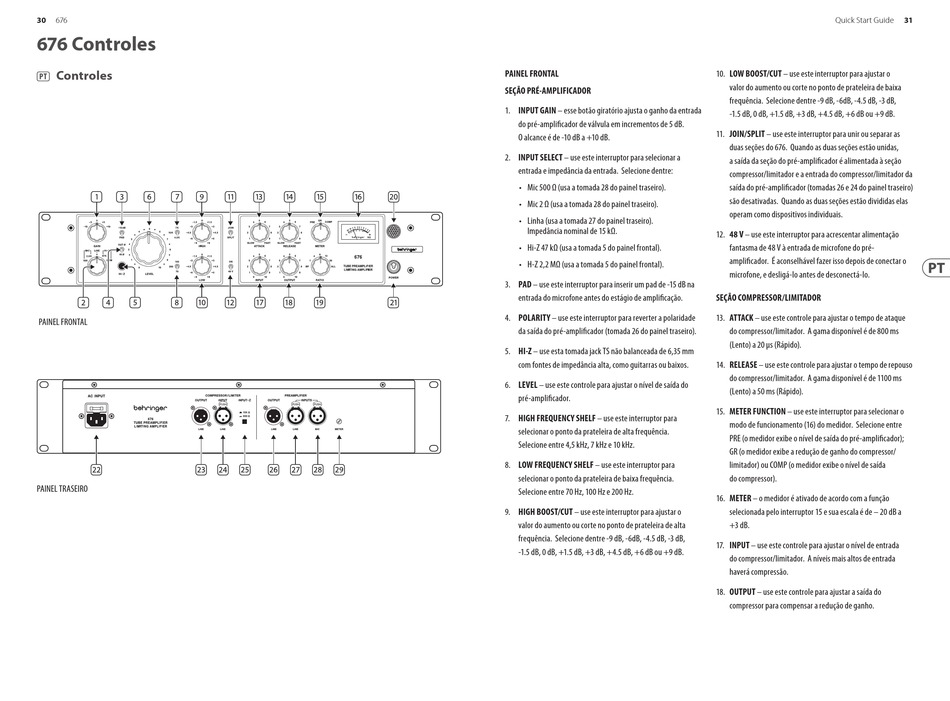

676 Controles
(PT) Controles
PAINEL FRONTAL
PAINEL TRASEIRO
PAINEL FRONTAL
SEÇÃO PRÉ-AMPLIFICADOR
1. INPUT GAIN – esse botão giratório ajusta o ganho da entrada
do pré-amplificador de válvula em incrementos de 5 dB.
O alcance é de -10 dB a +10 dB.
2. INPUT SELECT – use este interruptor para selecionar a
entrada e impedância da entrada. Selecione dentre:
• Mic 500 Ω (usa a tomada 28 do painel traseiro).
• Mic 2 Ω (usa a tomada 28 do painel traseiro).
• Linha (usa a tomada 27 do painel traseiro).
Impedância nominal de 15 kΩ.
• Hi-Z 47 kΩ (usa a tomada 5 do painel frontal).
• H-Z 2,2 MΩ (usa a tomada 5 do painel frontal).
3. PAD – use este interruptor para inserir um pad de -15 dB na
entrada do microfone antes do estágio de amplificação.
4. POLARITY – use este interruptor para reverter a polaridade
da saída do pré-amplificador (tomada 26 do painel traseiro).
5. HI-Z – use esta tomada jack TS não balanceada de 6,35 mm
com fontes de impedância alta, como guitarras ou baixos.
6. LEVEL – use este controle para ajustar o nível de saída do
pré-amplificador.
7. HIGH FREQUENCY SHELF – use este interruptor para
selecionar o ponto da prateleira de alta frequência.
Selecione entre 4,5 kHz, 7 kHz e 10 kHz.
8. LOW FREQUENCY SHELF – use este interruptor para
selecionar o ponto da prateleira de baixa frequência.
Selecione entre 70 Hz, 100 Hz e 200 Hz.
9. HIGH BOOST/CUT – use este interruptor para ajustar o
valor do aumento ou corte no ponto de prateleira de alta
frequência. Selecione dentre -9 dB, -6dB, -4.5 dB, -3 dB,
-1.5 dB, 0 dB, +1.5 dB, +3 dB, +4.5 dB, +6 dB ou +9 dB.
Quick Start Guide
10. LOW BOOST/CUT – use este interruptor para ajustar o
valor do aumento ou corte no ponto de prateleira de baixa
frequência. Selecione dentre -9 dB, -6dB, -4.5 dB, -3 dB,
-1.5 dB, 0 dB, +1.5 dB, +3 dB, +4.5 dB, +6 dB ou +9 dB.
11. JOIN/SPLIT – use este interruptor para unir ou separar as
duas seções do 676. Quando as duas seções estão unidas,
a saída da seção do pré-amplificador é alimentada à seção
compressor/limitador e a entrada do compressor/limitador da
saída do pré-amplificador (tomadas 26 e 24 do painel traseiro)
são desativadas. Quando as duas seções estão divididas elas
operam como dispositivos individuais.
12. 48 V – use este interruptor para acrescentar alimentação
fantasma de 48 V à entrada de microfone do pré-
amplificador. É aconselhável fazer isso depois de conectar o
microfone, e desligá-lo antes de desconectá-lo.
SEÇÃO COMPRESSOR/LIMITADOR
13. ATTACK – use este controle para ajustar o tempo de ataque
do compressor/limitador. A gama disponível é de 800 ms
(Lento) a 20 µs (Rápido).
14. RELEASE – use este controle para ajustar o tempo de repouso
do compressor/limitador. A gama disponível é de 1100 ms
(Lento) a 50 ms (Rápido).
15. METER FUNCTION – use este interruptor para selecionar o
modo de funcionamento (16) do medidor. Selecione entre
PRE (o medidor exibe o nível de saída do pré-amplificador);
GR (o medidor exibe a redução de ganho do compressor/
limitador) ou COMP (o medidor exibe o nível de saída
do compressor).
16. METER – o medidor é ativado de acordo com a função
selecionada pelo interruptor 15 e sua escala é de – 20 dB a
+3 dB.
17. INPUT – use este controle para ajustar o nível de entrada
do compressor/limitador. A níveis mais altos de entrada
haverá compressão.
18. OUTPUT – use este controle para ajustar a saída do
compressor para compensar a redução de ganho.
