• Modo controlado por la música
Seleccione el modo
música ambiente gracias al micrófono incorporado. No es necesario utilizar el mando a distancia.
• Modo maestro/esclavo
Conecte los VDPL304LF esclavos al VDPL304LF maestro. Seleccione el modo
maestro y el modo
manera sincrónica con el aparato maestro.
• Modo controlado por DMX
Conexión DMX512
Conecte el cable con conector XLR (incl.) a la salida XLR hembra de 3 polos del controlador y el otro
conector XLR macho de 3 polos a la entrada del VDPL304LF. Es posible conectar varios
VDPL304LF en serie. Use un cable blindado de doble hilo conductor con conectores XLR de entrada
y de salida.

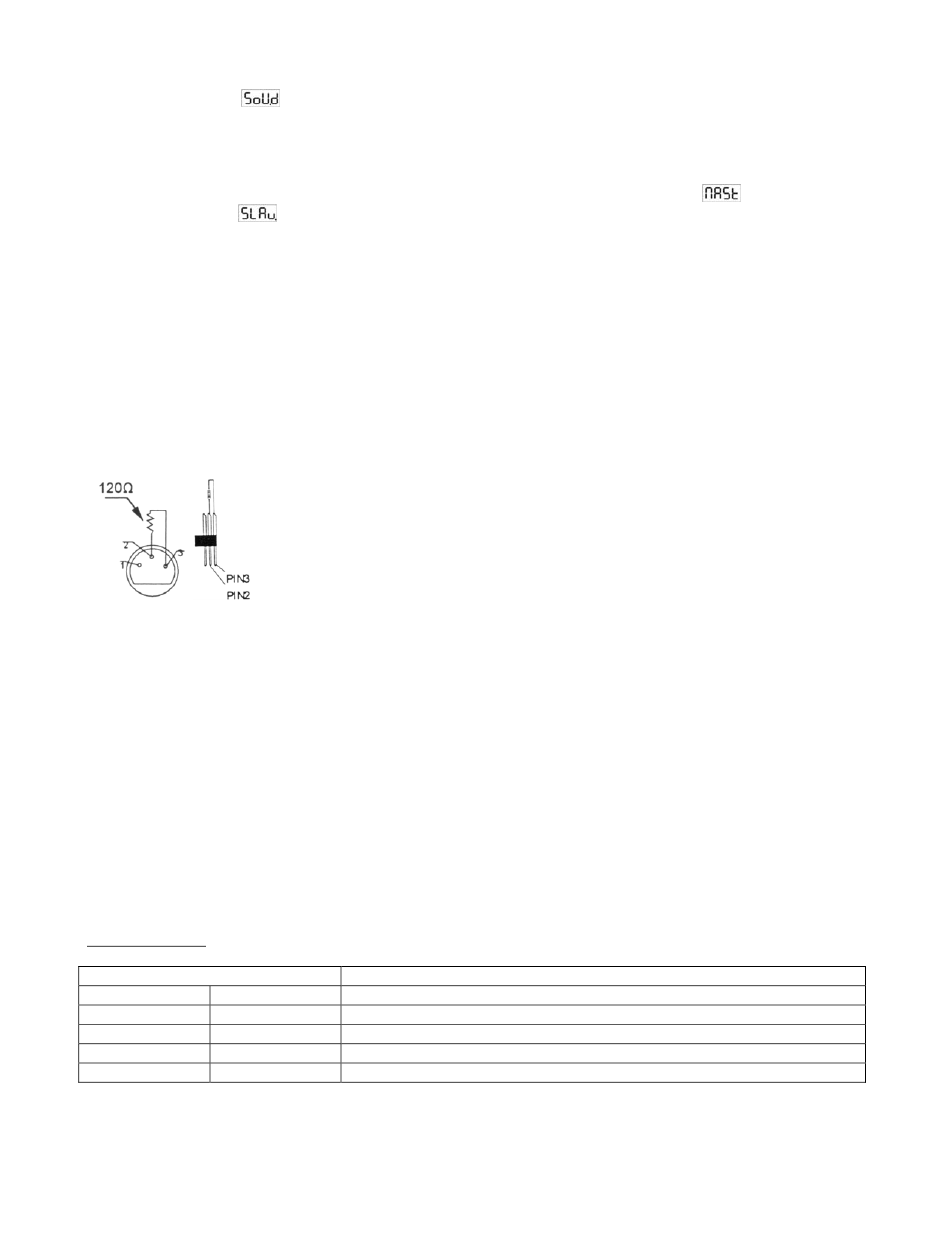

Conexión DMX-512 con una terminación DMX
Se recomienda una terminación si el cable DMX debe cubrir una gran
distancia o si se usa en un medio ambiente con mucho ruido eléctrico (ej.
una discoteca). La terminación impide que el ruido eléctrico corrompa la
señal de control numérico. La terminación DMX no es más que un conector
XLR con una resistencia de 120Ω de polo 2 a polo 3. Este conector XLR está
conectado a la salida XLR del último aparato de la serie. Véase la figura a la
izquierda.
Dirección inicial DMX
Si se usa una señal DMX, cada aparato tiene su propia dirección inicial DMX para asegurar que los
aparatos reaccionen a las señales de control correctas. Esta dirección inicial digital es el primer canal
en el cual el aparato reaccionará a las señales DMX del controlador DMX. Determine esta función con
los interruptores DIP de la parte trasera del aparato.
Es posible elegir entre una sola dirección inicial para toda una serie de aparatos o una dirección
inicial por aparato. Con una sola dirección inicial para una serie de aparatos, todos los aparatos
reaccionarán sincronizadamente a la misma señal. Por lo tanto, cambiar los ajustes de un solo canal
afecta a los ajustes de todos los canales. Con varias direcciones iniciales, cada aparato reaccionará
independientemente. Por lo tanto, cambiar los ajustes de un solo canal sólo afecta al canal en
cuestión.
En el caso del VDPL304LF de 7 canales, la dirección inicial del primer aparato es 1. Introduzca 8 (1
+ 7) para el segundo aparato, introduzca 15 (8 + 7) para el tercer aparato, etc.
Valores DMX detallados por canal
Canal 1 – Modo
Valor
0
51
52
102
103
153
154
204
205
255
VDPL304LF
All manuals and user guides at all-guides.com
en el aparato. El VDPL304LF está controlado automáticamente por la
en cada aparato esclavo. Todos los aparatos esclavo funcionarán de
Descripción
Modo 1
Modo 2
Modo 3
Modo 4
Modo 5
23
en el aparato
