• Sicherstellen, dass die Anschlüsse mit den weißen und braunen Kabeln
(Anschluss 1 und 2) zur Außenseite des Schaltgehäuses gerichtet sind.

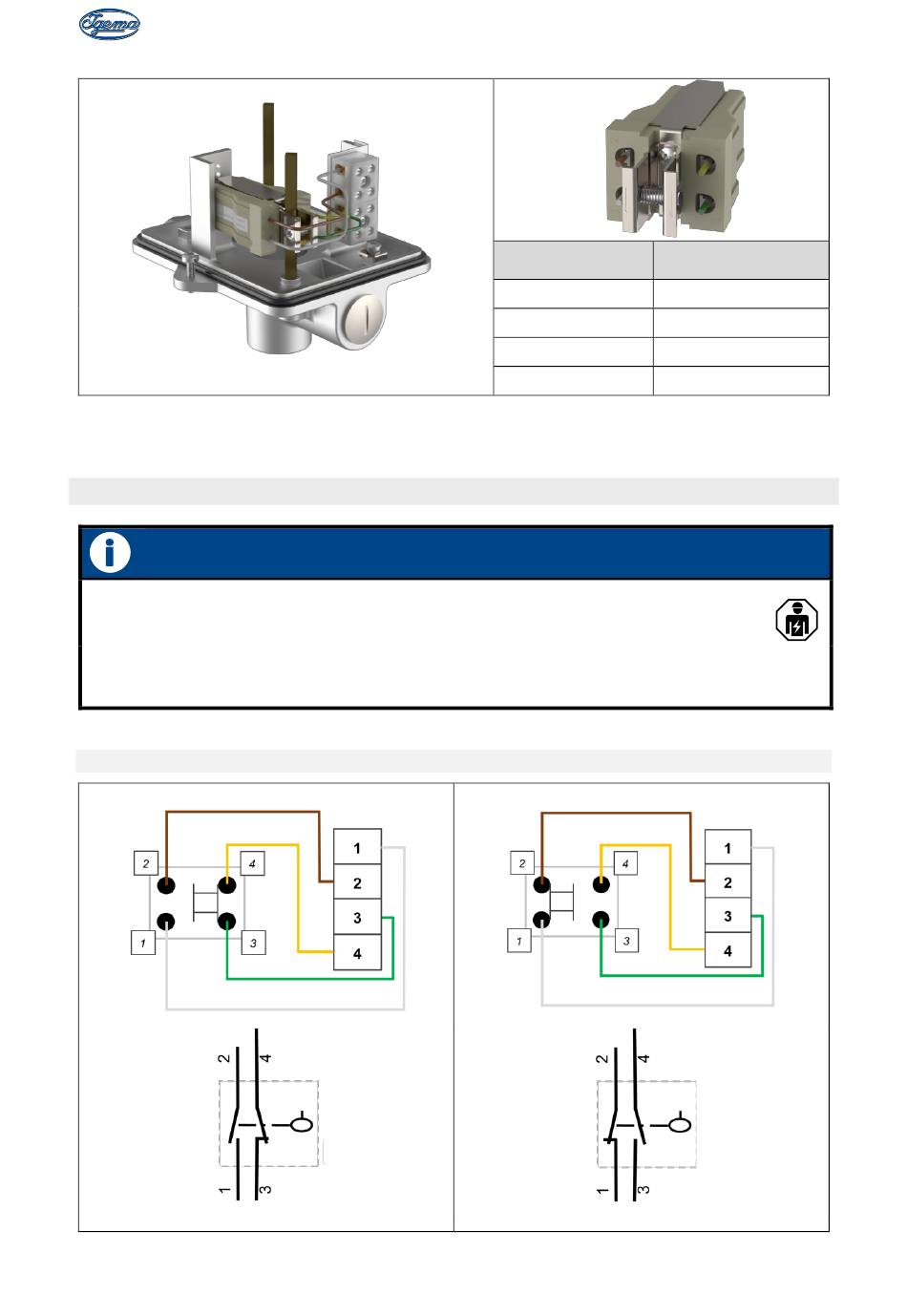

7.6 Magnetsperrschalter elektrisch anschließen
H
INWEIS
Sachschaden durch falsche Installation, Inbetriebnahme, Wartung und
Betrieb
Nur ausgebildete Elektro-Fachkräfte dürfen elektrische Bauteile in Betrieb nehmen und
Wartungsarbeiten an diesen vornehmen.
Die Igema GmbH kann für die Arbeiten an elektronischen Bauteilen beauftragt werden.
Anschluss als SPDT-Schaltung (Standard)
Magnet oberhalb des Schalters
D-07-B-50177-DE-02
Farbe Anschluss
Weiß
Braun
Grün
Gelb
Magnet unterhalb des Schalters
M
ONTAGE
1
2
3
4
