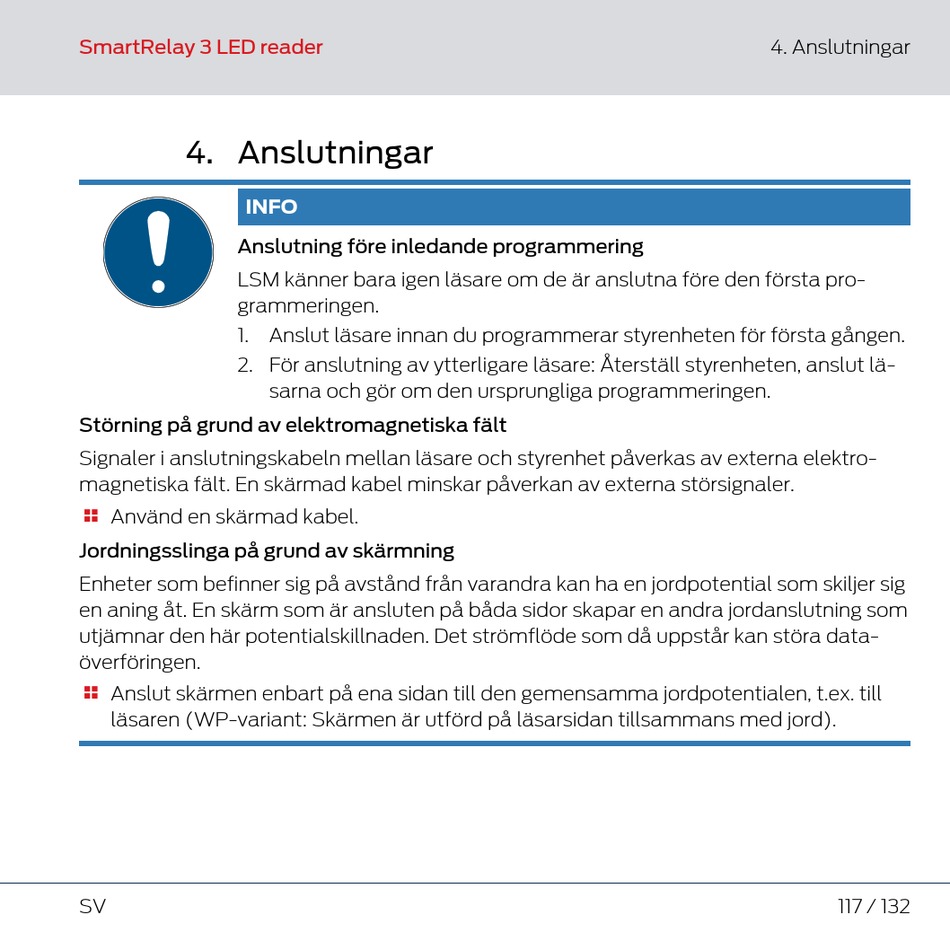

SmartRelay 3 LED reader
4. Anslutningar
INFO
Anslutning före inledande programmering
LSM känner bara igen läsare om de är anslutna före den första pro-
grammeringen.
1. Anslut läsare innan du programmerar styrenheten för första gången.
2. För anslutning av ytterligare läsare: Återställ styrenheten, anslut lä-
Störning på grund av elektromagnetiska fält
Signaler i anslutningskabeln mellan läsare och styrenhet påverkas av externa elektro-
magnetiska fält. En skärmad kabel minskar påverkan av externa störsignaler.
Använd en skärmad kabel.

Jordningsslinga på grund av skärmning
Enheter som befinner sig på avstånd från varandra kan ha en jordpotential som skiljer sig
en aning åt. En skärm som är ansluten på båda sidor skapar en andra jordanslutning som
utjämnar den här potentialskillnaden. Det strömflöde som då uppstår kan störa data-
överföringen.
Anslut skärmen enbart på ena sidan till den gemensamma jordpotentialen, t.ex. till

läsaren (WP-variant: Skärmen är utförd på läsarsidan tillsammans med jord).
SV
sarna och gör om den ursprungliga programmeringen.
4. Anslutningar
117 / 132
