Simons Voss Technologies SmartRelay 3 Kurzanleitung Seite 11

SmartRelay 3 LED reader

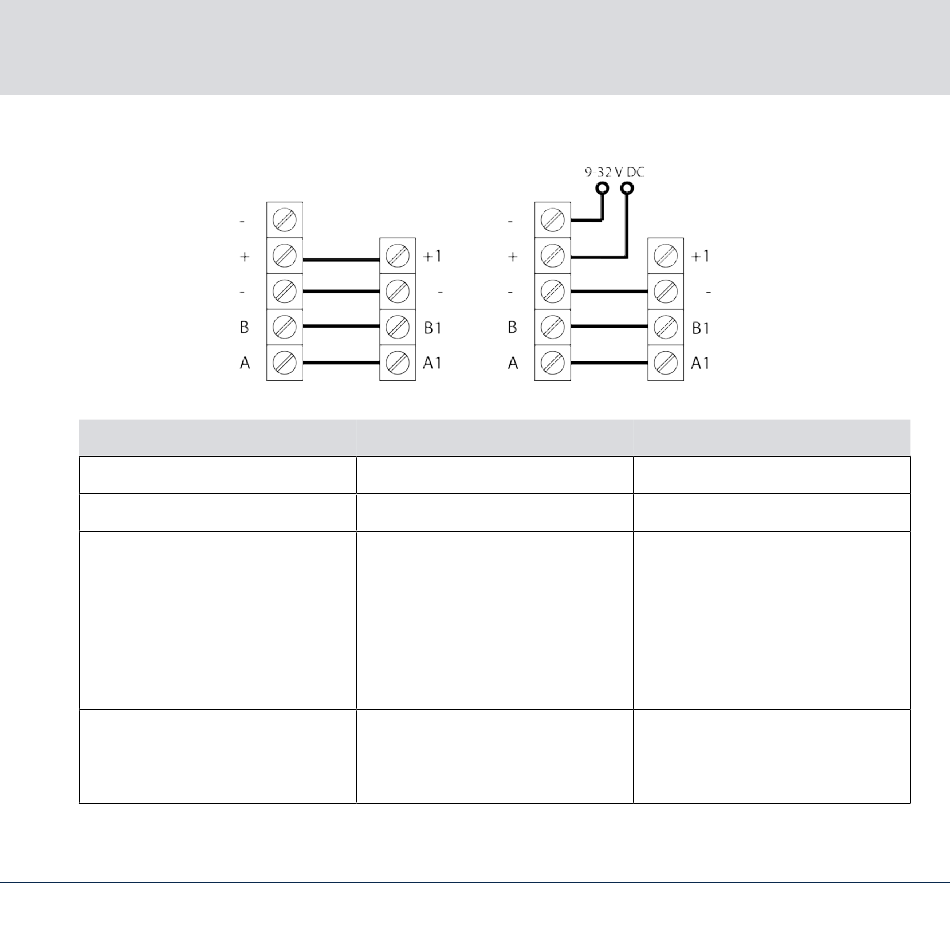

Leseranschluss
A
B
-
+
DE
Leser Controller
SREL3-Controlleranschluss Signal
A1/A2/A3
B1/B2/B3
-
+
Leser Controller
Alternative Beschaltung
RS-485: Datenleitung A
RS-485: Datenleitung B
GND. Dient zur Herstellung
des gemeinsamen Masse-
Bezugspotentials für die Da-
tenleitungen. Beliebige Mas-
severbindung zum SREL3-
Controller.
V . Anschluss für Stromver-
IN
sorgung (extern oder durch
Controller).
4. Anschlüsse
11 / 132
