Installations- und Betriebsanleitung | Labcom 221 BAT
5 Anschlüsse
5.1

Passiver mA-Sensor

In den Messkreis des passiven Messsenders/-sensors speist Labcom 221 BAT die vom
Sensor benötigte Betriebsspannung ein. Das Plus-Kabel des Messkreises wird mit der
Spannungsversorgung des Labcom 221 BAT-Gerätes (+Vboost Out, I/O2) und das Minus-
Kabel des Kreises mit dem Analogeingang des Gerätes (4-20 mA, I/O9) verbunden. Das
Ende des Schutzerdekabels wird entweder mit Tape oder Schrumpfplastik isoliert und frei
gelassen.

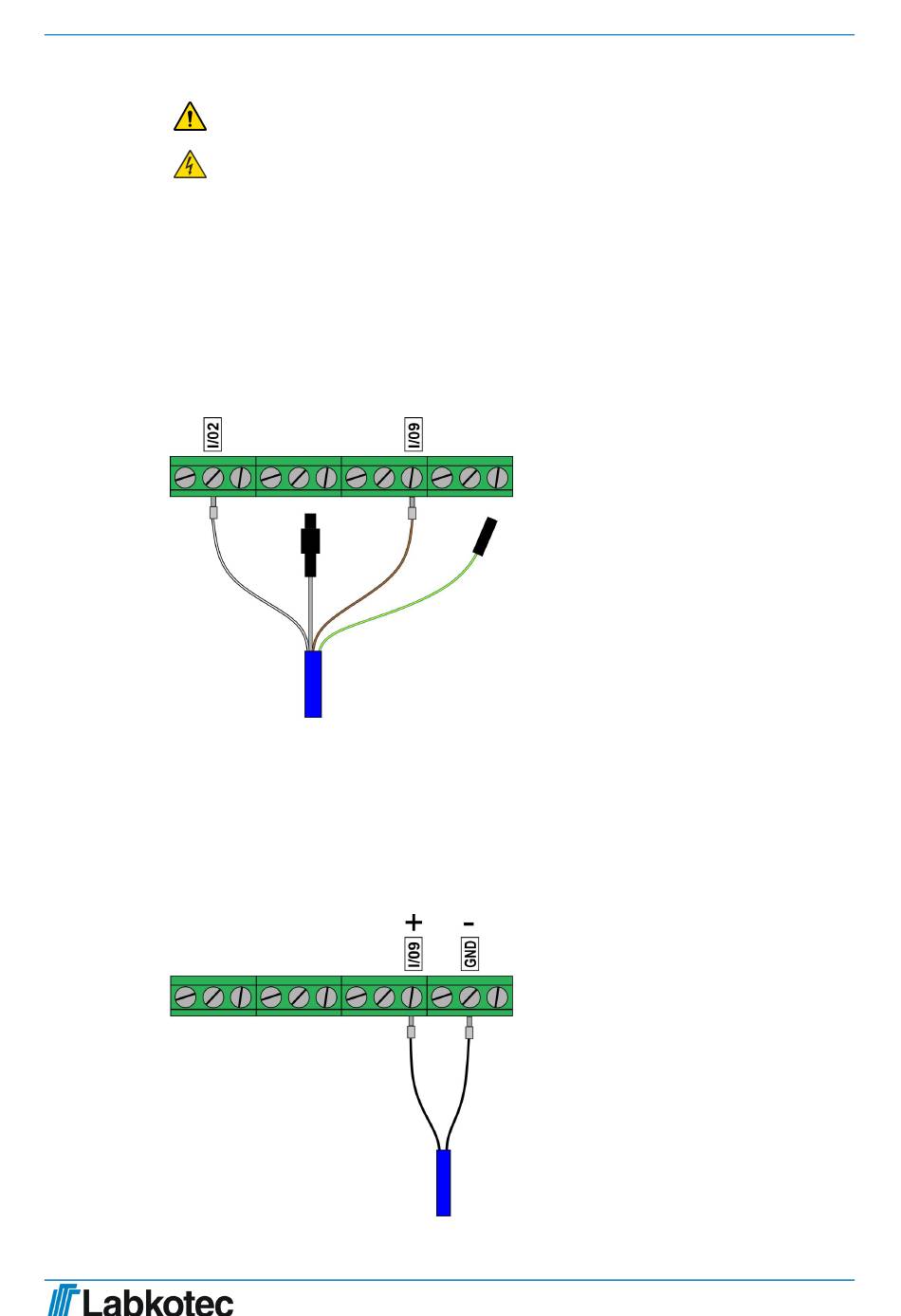

Abb. 3 . Beispielanschluss.
5.2

Aktiver mA-Sensor

Der Sender/Sensor versorgt den Messkreis des aktiven Messsenders/-sensors selbst mit
Spannung. Das Plus-Kabel des Messkreises wird mit dem Analogeingang des Labkom 221
GPS - Gerätes (4-20 mA, I/O9) und das Erdkabel des Kreises mit dem Erdanschluss (GND)
verbunden.
Abb. 4 . Beispielanschluss
Bitte lesen Sie dieses Kapitel Allgemeine Sicherheitshinweise vor der
Montage.
Erstellen Sie die Verbindungen, wenn das Gerät nicht unter Spannung
steht.
9/17
DOC002199-DE-1
