Installations- und Betriebsanleitung | Labcom 221 BAT
5.5.7
Anschluss DMU-08 und L64

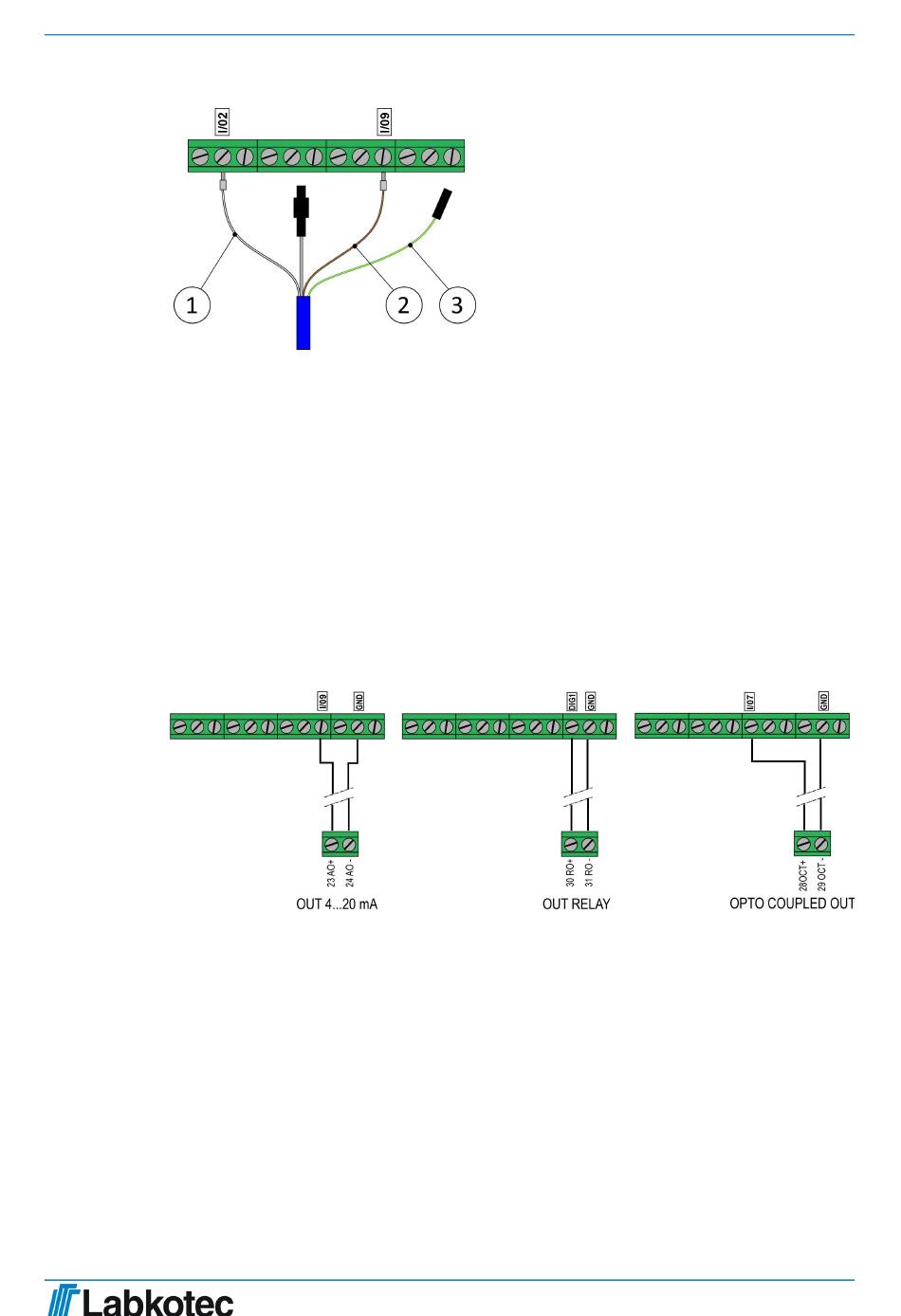

Abb. 13 . Anschluss der DMU-08 und L64 Sensoren
Wenn ein DMU-08-Sensor an das Gerät angeschlossen werden soll, muss eine
Kabelverlängerung (z. B. LCJ1-1) verwendet werden, mit der die Kabel des DMU-08-
Sensors verbunden werden, und von wo aus ein separates Kabel zur Reihenklemme des
Labcom 221 BAT geführt wird (nicht im Lieferumfang enthalten). Das Ende des
Schutzerdekabels wird entweder mit Tape oder Schrumpfplastik isoliert und frei gelassen.
5.5.8
Anschluss Nivusonic CO 100 S
Nivusonic
Messkreisanschluss
Abb. 14 . Labcom 221 GPS - Nivusonic CO 100 S; Anschluss
1
2
3
Nivusonic
Relaisspitzenanschluss (pos.
Puls)
Weiß
I/O2
Braun
I/O9
GeGrü
Wird
isoliert
Nivusonic Opto-Spitzen-
Anschluss (neg. Puls)
DOC002199-DE-1
13/17
