Installations- und Betriebsanleitung | Labcom 221 BAT
5.3
Schaltausgang

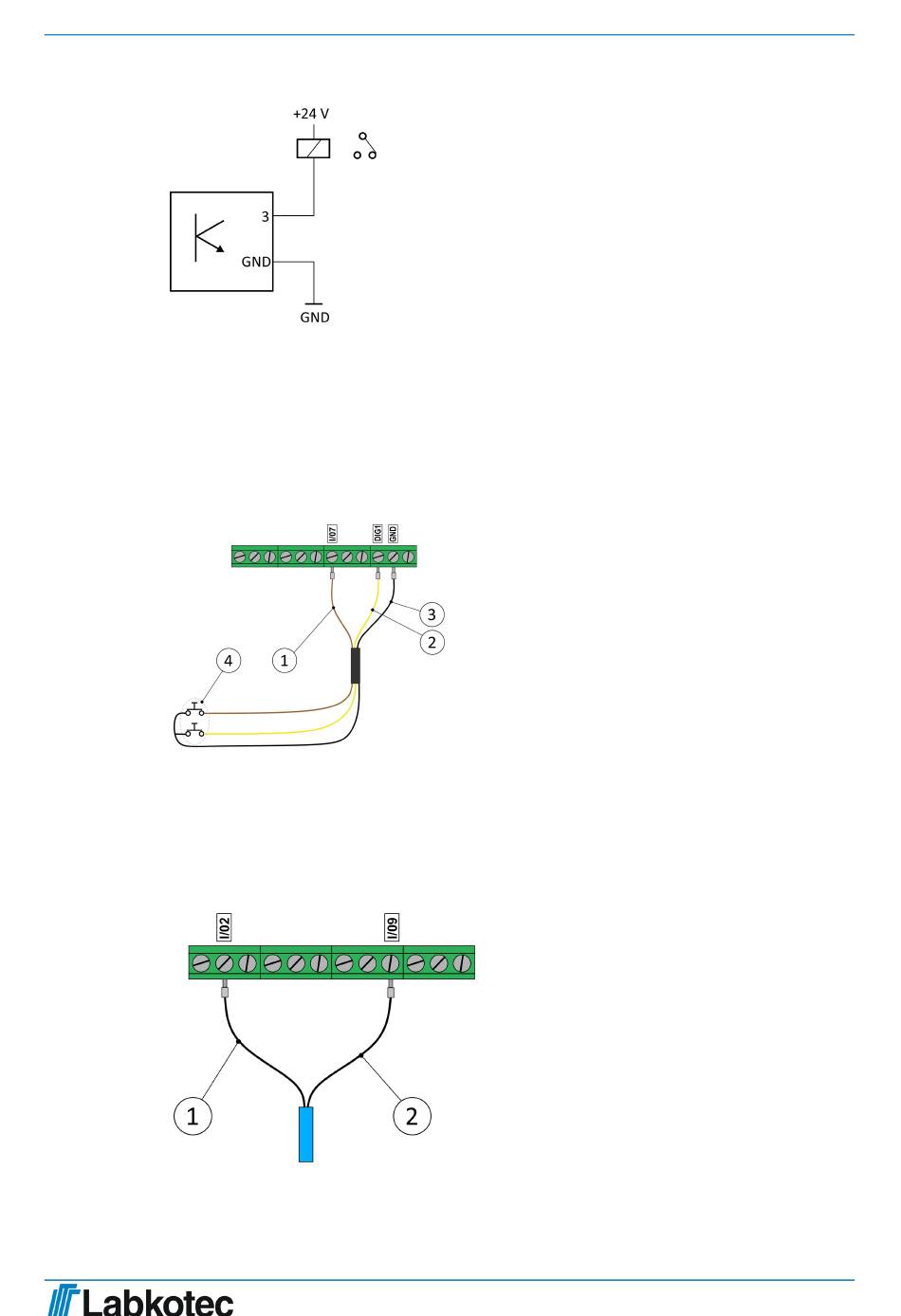

Abb. 5 . Beispielanschluss
Das Labcom 221 GPS-Gerät verfügt über einen digitalen Ausgang. Der zugelassene
Spannungsbereich beträgt 0...40 VDC und der maximale Strom beträgt 2 A. Bei größeren
Lasten muss ein separates Hilfsrelais verwendet werden, das vom Labcom 221 GPS
gesteuert wird.
5.4
Schalteingänge
Abb. 6 . Beispielanschluss
5.5
Beispielanschlüsse
5.5.1
Anschluss idOil-LIQ
Abb. 7 . Labcom 221 GPS - idOil-LIQ Sensor; Anschluss
1
braun
I/O7
2
gelb
DIG1
3
schwarz GND
4
zwei
separate
Schalter
1
schwarz I/O2
2
schwarz I/O9
DOC002199-DE-1
10/17
