Anschluss MiniSET/MaxiSET

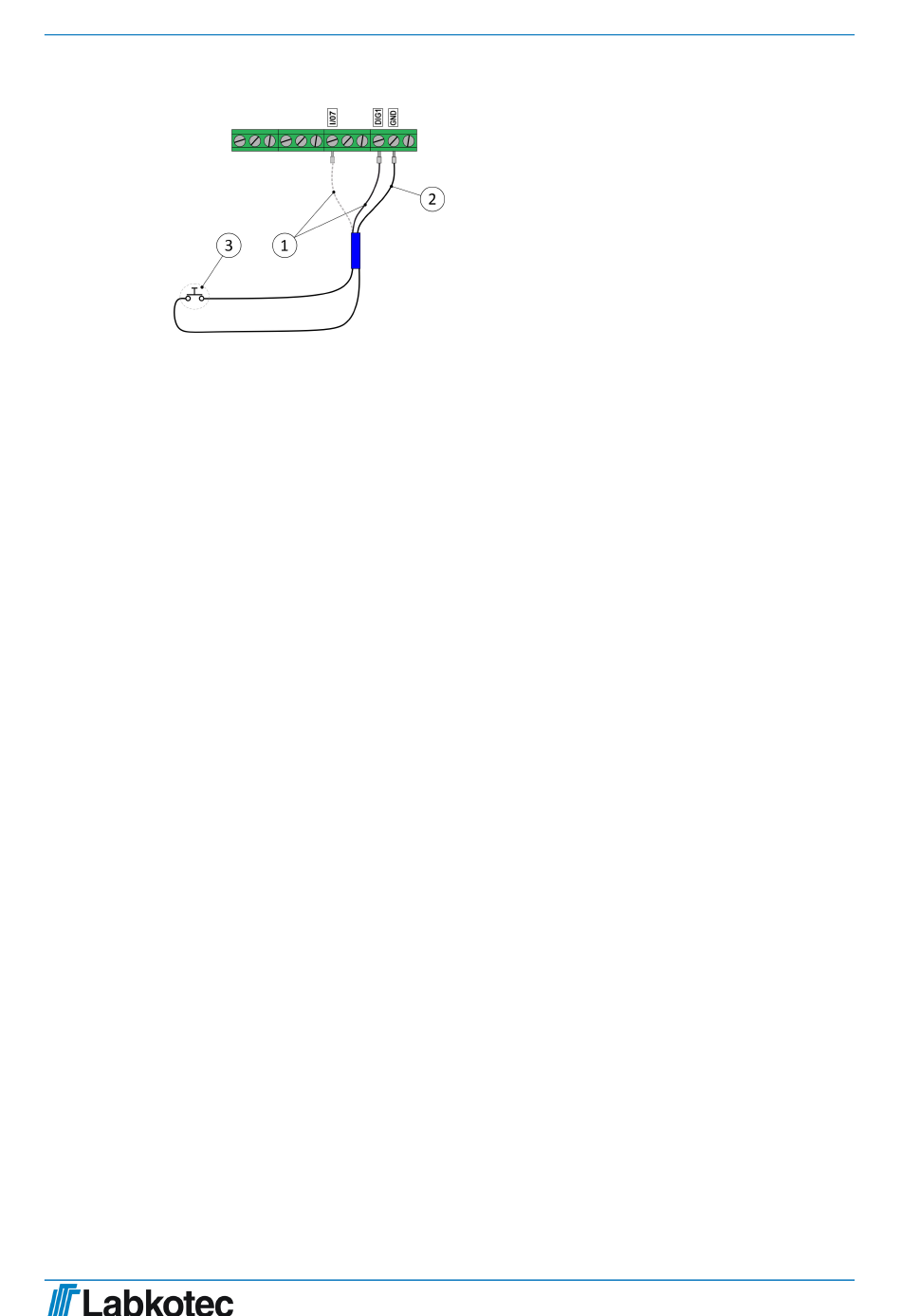

Abb. 15 . Beispielanschluss
Das Sensorkabel wird mit der Erdverbindung (GDN) des Gerätes verbunden. Das zweite
Sensorkabel kann mit dem Anschluss DIG1 oder I/07 verbunden werden. Der Sensor
fungiert standardmäßig als Obergrenzenalarm. Wenn der Sensor als Untergrenzenalarm
fungieren soll, muss der Schwimmer des Sensors entfernt und umgedreht werden.
1
schwarz DIG1
oder
I/O7
2
schwarz GND
3
Schalter
