LABKOTEC Labcom 221 BAT Installation Und Betriebsanleitung
Inhaltszusammenfassung für LABKOTEC Labcom 221 BAT

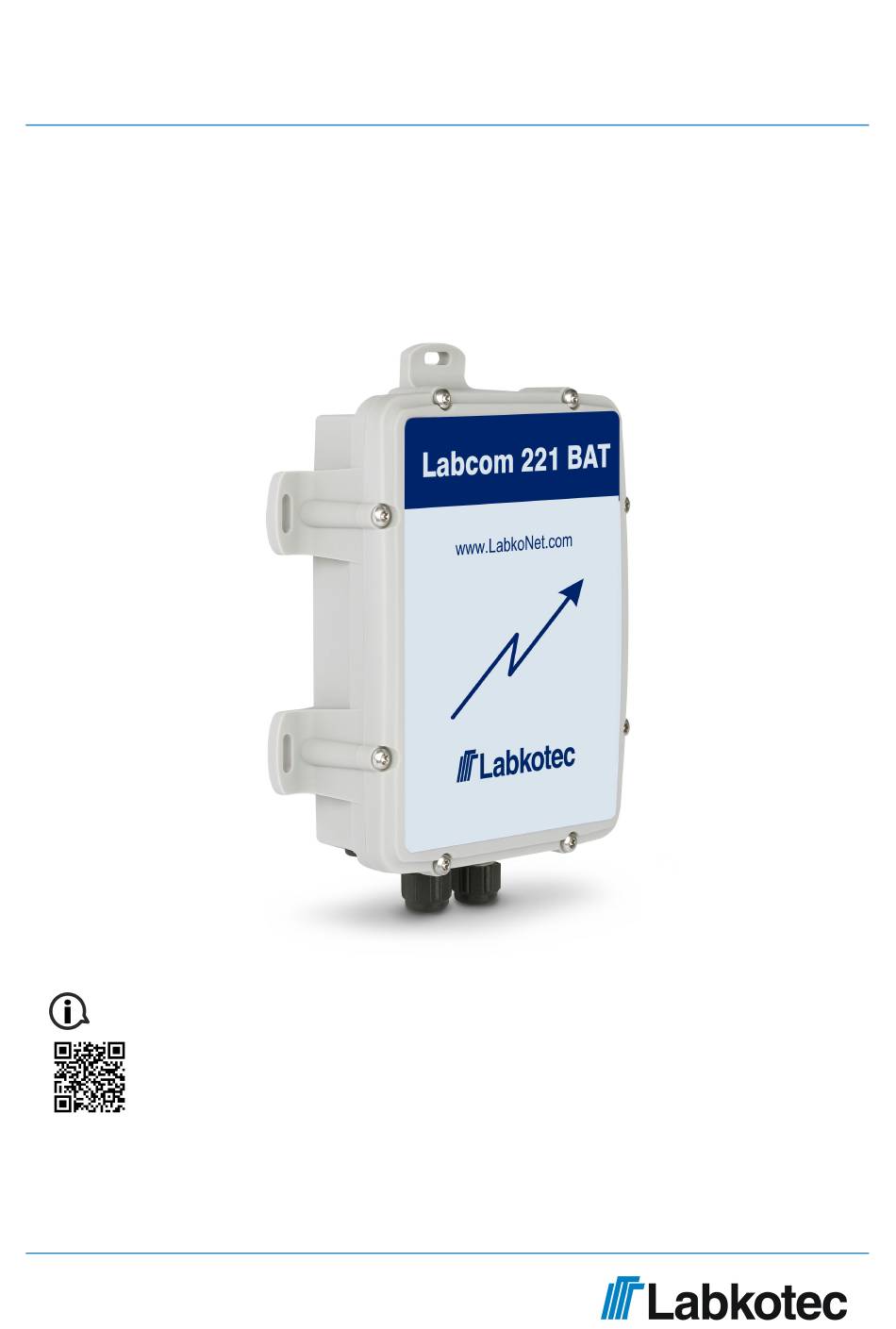

- Seite 1 Installations- und Betriebsanleitung Labcom 221 BAT Datenübertragungseinheit DOC002199-DE-1 10.11.2023...
-
Seite 2: Inhaltsverzeichnis
8 Technische Daten Labcom 221 BAT ........ -
Seite 3: Allgemeine Hinweise Zu Dieser Anleitung
Die Firma Labkotec Oy behält sich das Recht vor, an dieser Gebrauchsanweisung Änderungen vorzunehmen. Die Firma Labkotec Oy haftet nicht für unmittelbare und mittelbare Schäden, die aus der Nichtbeachtung der in dieser Anleitung erteilten Hinweise oder aus der Nichtbeachtung der den Installationsort betreffenden Direktiven, Normen, Gesetze und Bestimmungen resultieren. -
Seite 4: Sicherheit Und Umwelt
Verlauf dieser Anleitung enthalten. Das Gerät muss gemäß den in diesem Dokument vorgegebenen Anweisungen verwendet werden. Eine andersartige Verwendung widerspricht dem Verwendungszweck des Produkts. Labkotec haftet nicht für Schäden, die durch die unsachgemäße Verwendung entstanden sind. Transport und Lagerung Überprüfen Sie die Verpackung und ihren Inhalt auf mögliche Beschädigungen. -
Seite 5: Außerbetriebnahme Und Entsorgung
Installations- und Betriebsanleitung | Labcom 221 BAT 5/17 Außerbetriebnahme und Entsorgung Die Außerbetriebnahme und die Entsorgung der Geräte sowie die Entsorgung des Verpackungsmaterials und der Batterien müssen entsprechend den einschlägigen Gesetzen und Vorschriften im jeweiligen Land durchgeführt werden. DOC002199-DE-1... -
Seite 6: Produktbeschreibung
Installations- und Betriebsanleitung | Labcom 221 BAT 6/17 Produktbeschreibung Abb. 1 . Labcom 221 BAT Produktbeschreibung Innen befindlicher Anschluss der Außenantenne SIM-Karten-Einschub Seriennummer des Geräts = Gerätenummer (befindet sich auch auf der Abdeckung des Geräts) Batterien Zusätzliche Karte TEST-Taste Anschluss der Außenantenne (Option) Durchführungen der Anschlusskabel... -
Seite 7: Installation Und Inbetriebnahme
Die mit dem Gerät zu verbindenden Kabel müssen so installiert werden, dass durch die Gerätedurchführungen nicht direkt Feuchtigkeit eindringen kann. Abb. 2 . Labcom 221 BAT Maßblatt und Installationsabmessungen (mm) Das Gerät ist fertig konfiguriert, die Parameter sind eingerichtet und die SIM-Karte wurde eingelegt. - Seite 8 Installations- und Betriebsanleitung | Labcom 221 BAT 8/17 Nach dem Einsetzen der Batterien verbindet sich das Gerät automatisch mit dem LabkoNet-Server. Dies wird dadurch signalisiert, dass die auf der Platine des Gerätes befindlichen LEDs aufleuchten. Die Inbetriebnahme des Geräts wird sichergestellt, indem über den LabkoNet-Server geprüft wird, ob das Gerät die Daten an den Server übertragen hat und ob die Daten...
-
Seite 9: Anschlüsse
Erstellen Sie die Verbindungen, wenn das Gerät nicht unter Spannung steht. Passiver mA-Sensor In den Messkreis des passiven Messsenders/-sensors speist Labcom 221 BAT die vom Sensor benötigte Betriebsspannung ein. Das Plus-Kabel des Messkreises wird mit der Spannungsversorgung des Labcom 221 BAT-Gerätes (+Vboost Out, I/O2) und das Minus- Kabel des Kreises mit dem Analogeingang des Gerätes (4-20 mA, I/O9) verbunden. -
Seite 10: Schaltausgang
Installations- und Betriebsanleitung | Labcom 221 BAT 10/17 Schaltausgang Abb. 5 . Beispielanschluss Das Labcom 221 GPS-Gerät verfügt über einen digitalen Ausgang. Der zugelassene Spannungsbereich beträgt 0...40 VDC und der maximale Strom beträgt 2 A. Bei größeren Lasten muss ein separates Hilfsrelais verwendet werden, das vom Labcom 221 GPS gesteuert wird. -
Seite 11: Anschluss Idoil-Slu
Die Datenübertragungseinheit Labcom 221 GPS + der idOil-LIQ-Sensor dürfen nicht in explosionsgefährdeten Bereichen installiert werden. 5.5.3 Anschluss idOil-OIL schwarz I/O2 schwarz I/O9 Abb. 9 . Anschluss des idOil-OIL Sensors Die Labcom 221 BAT Datenübertragungseinheit + der idOil-OIL Sensor dürfen nicht in explosionsgefährdeten Räumen installiert werden. DOC002199-DE-1... -
Seite 12: Anschluss Ga-Sg1
Installations- und Betriebsanleitung | Labcom 221 BAT 12/17 5.5.4 Anschluss GA-SG1 schwarz I/O2 schwarz I/O9 Abb. 10 . Labcom 221 GPS - GA-SG1 Sensor; Anschluss 5.5.5 Anschluss SGE25 I/O2 schwarz I/O9 Abb. 11 . Labcom 221 GPS - SGE25 Sensor; Anschluss 5.5.6... -
Seite 13: Anschluss Dmu-08 Und L64
Kabelverlängerung (z. B. LCJ1-1) verwendet werden, mit der die Kabel des DMU-08- Sensors verbunden werden, und von wo aus ein separates Kabel zur Reihenklemme des Labcom 221 BAT geführt wird (nicht im Lieferumfang enthalten). Das Ende des Schutzerdekabels wird entweder mit Tape oder Schrumpfplastik isoliert und frei gelassen. -
Seite 14: Anschluss Miniset/Maxiset
Installations- und Betriebsanleitung | Labcom 221 BAT 14/17 5.5.9 Anschluss MiniSET/MaxiSET schwarz DIG1 oder I/O7 schwarz GND Schalter Abb. 15 . Beispielanschluss Das Sensorkabel wird mit der Erdverbindung (GDN) des Gerätes verbunden. Das zweite Sensorkabel kann mit dem Anschluss DIG1 oder I/07 verbunden werden. Der Sensor fungiert standardmäßig als Obergrenzenalarm. -
Seite 15: Batterien
Installations- und Betriebsanleitung | Labcom 221 BAT 15/17 Batterien Der Labcom 221 BAT läuft auf Batteriebetrieb. Das Gerät nutzt als Stromquelle zwei 3,6 V Lithiumbatterien (D/R20), mit denen eine Betriebsdauer von mehr als zehn Jahren erreicht werden kann. Die Batterien lassen sich mühelos austauschen. -
Seite 16: Fehlersuche Faq
Verkäufer, entweder E-Mail folgende Adresse labkonet@labkotec.fi oder mit dem Kundensupport der Firma Labkotex Oy unter der Nummer + 358 29 006 6066 Kontakt auf. PROBLEM LÖSUNG Öffnen Sie den Deckel des Gerätes und drücken Sie die TEST-Taste auf der Platine Das Gerät erstellt keine Verbindung mit dem... -
Seite 17: Technische Daten Labcom 221 Bat
Installations- und Betriebsanleitung | Labcom 221 BAT 17/17 Technische Daten Labcom 221 BAT TECHNISCHE DATEN Labcom 221 BAT Abmessungen 186 mm x 150 mm x 41 mm Gehäuse IP 68 IP 67 bei Verwendung einer Außenantenne (Option) IK08 (Stoßfestigkeit) Gewicht 310 g Durchführungen...
