5.5.4

Anschluss GA-SG1

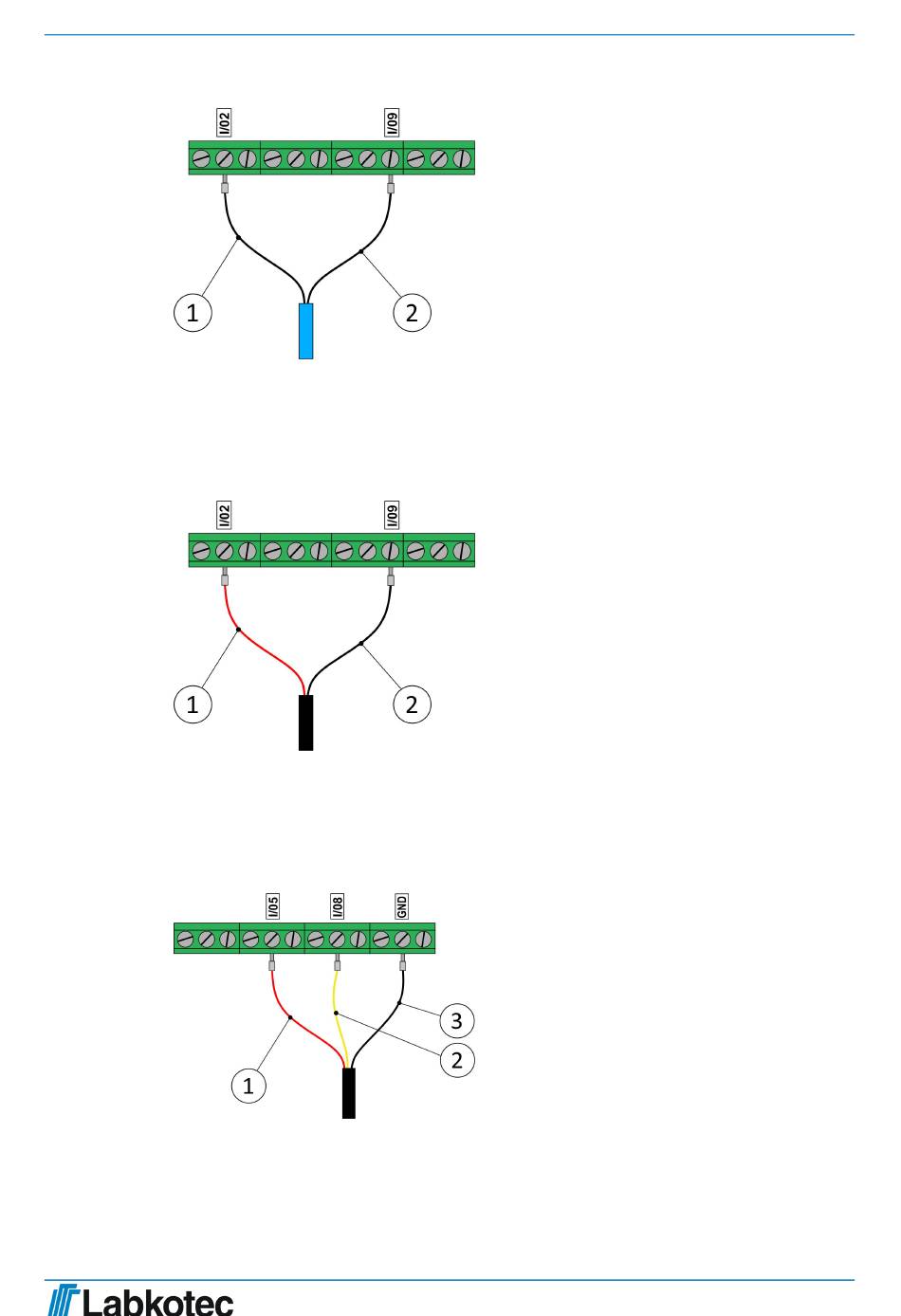

Abb. 10 . Labcom 221 GPS - GA-SG1 Sensor; Anschluss
5.5.5

Anschluss SGE25

Abb. 11 . Labcom 221 GPS - SGE25 Sensor; Anschluss
5.5.6

Anschluss 1-adrig Temperatursensor

Abb. 12 . Labcom 221 GPS - 1-adriger Temperatursensor; Anschluss
1 schwarz I/O2
2 schwarz I/O9
1 rot I/O2
2 schwarz I/O9
1 rot I/O5
2 gelb I/O8
3 schwarz GND
