3. Grid/EPS Connection
GRID/EPS Anschluss
(1) Grid Connection
Netzanschluss
H3 Smart series inverters are designed for three-phase grid. Per voltage range is 220/230/240V; frequency is 50/60Hz. Other technical requests should comply
with the requirement of the local public grid.
Wechselrichter der H3 Smart-Serie sind für ein Dreiphasennetz ausgelegt. Der Spannungsbereich beträgt 220/230/240 V; die Frequenz beträgt 50/60 Hz. Der
Netzanschluss muss den Anforderungen des lokalen Netzbetreibers entsprechen.
(2) Grid Wiring
Netz-Verkabelung
Check the grid voltage and compare with the permiמּed voltage range (refer to technical data).
Überprüfen Sie die Netzspannung und vergleichen Sie sie mit dem zulässigen Spannungsbereich (siehe technische Daten).
Model
/ Model
(kW)
5.0
Cable/ Netzkabel
(GRID)
Cable (EPS)
/ EPS-Kabel
Micro-Breaker
/ Mikro-Unterbrecher
Disconnect the circuit-breaker from all the phases and secure against re-connection.
CAUTION
ACHTUNG
Trennen Sie den Leistungsschalter von allen Phasen und sichern Sie ihn gegen Wiedereinschalten.
6.0
8.0
10.0
12.0
15.0
4.0mm²
6.0mm²
6.0mm²
40mm²
6.0mm²
6.0mm²
20A
25A
32A
- 11 -

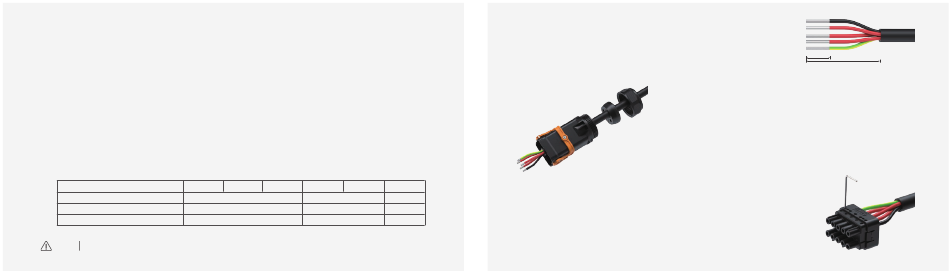

(3) Installation steps for 5-core wire
Installationsschriמּe für 5-adriges Kabel
Dimension of stripping line. Dimension of stripping line outside machine.
Entfernen sie die Kabel- und Leiterisolierung wie im Bild dargestellt.
Thread the stripped wire into the lock nut and the main body in turn. EPS cable, ON-GRID cable (Flexible wires
- if used and allowed - require ferrules!)
Führen sie die abisolierten Kabelenden nacheinander in Kunststoffmuמּer, Dichtungsring und das Steckerge-
häuse ein. Betri אַEPS- und Netzkabel. (Sofern flexible Kabel genutzt werden und zulässig sind, verwenden
Sie Aderenhülsen!)
Insert the GRID end-core wire into the GRID end of the rubber core, observe the perspective hole cable in place, use
S2.5 hex wrench to tighten the screws, torque 2.5±0.1N·m;
Führen Sie die Leiterenden des Netzanschlusskabels auf der GRID-Seite des Steckverbinders entsprechend der Leiterbe-
zeichnung ein. Prüfen Sie die korrekte Position und ziehen Sie die entsprechenden S2.5-Imbusschrauben mit dem
Drehmoment von 2,5±0,1Nm an;
16-17mm
65-72mm
