≤15°

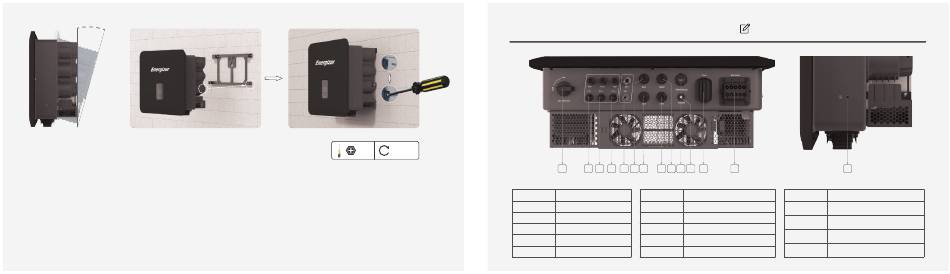

Match the inverter with wall bracket
Richten sie den Wechselrichter an der Wandhalterung aus
Mount the inverter to the bracket. Secure the inverter with the M5 screw and washer. Lock the screws on the side (Leﬞ and right). Make sure the inverteris firmly aמּached.
Befestigen Sie den Wechselrichter an der Halterung. Sichern Sie den Wechselrichter mit der M5-Schraube und Unterlegscheibe. Ziehen Sie die Schrauben an der Seite
(links und rechts) fest. Stellen Sie sicher, dass der Wechselrichter fest angebracht ist.
M5
2.0 N.m
- 7 -
Terminals of inverter
Anschlüsse des Wechselrichters
A
B
C
D
E
F
G
H
I
J
Item
/ Artikel
Item
/ Artikel
Description
/ Beschreibung
A
DC Switch /
DC-Schalter
F
B
PV1
/ PV1
G
C
H
PV2
/ PV2
D
I
PV3
/ PV3
E
BAT
/ BAT
J
Note: Only authorized personnel are permiמּed to set the connection.
Hinweis: Nur autorisiertes Personal darf den Anschluss vornehmen.
K
L
M
N
Item
/ Artikel
Description
/ Beschreibung
Description
BMS
/ BMS
K
Antenna
LAN
/ LAN
L
COM
DRM
/ DRM
M
EPS/GRID
/ EPS/Netzanschluss
Meter
/ Zähler
N
Grounding Screw
COMM/DONGLE
/ COMM/DONGLE
- 8 -
/ Beschreibung
/ Antenne
/ COM
/ Erdungsschraube
