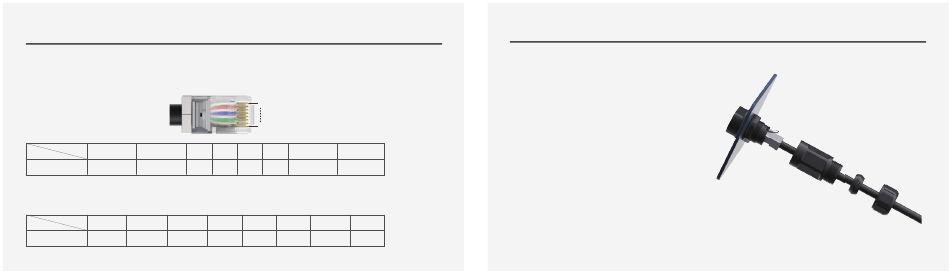

RJ45 connection
RJ45-Anschluss
1) Alternate meter connection: The meter RS485 bus cable can be connected via the RJ45 Meter connector: Pin1 = RS485B, Pin2 = RS485A
1) Alternativer Zähleranschluss: Verbinden sie das RS485-Kabel des Zählers mit der RJ45 Meter-Buchse: Pin1 = RS485B, Pin2 = RS485A
PIN/PIN
1
2
3
Port/Port
Meter
Meter 485B
Meter 485A
/
Zähler
Zähler 485B
Zähler 485A
The RJ45 Pin definition of the Ethernet connection for the LAN connector:
Pin-Definition des RJ45 LAN-Anschlusses für die Ethernet-Verbindung:
PIN/PIN
1
2
3
Port/Port
Ethernet
TX+
TX-
RX+
Ethernet
1
8
4
5
6
7
8
Meter 485B
Meter 485A
/
/
/
Zähler 485B
Zähler 485A
4
5
6
7
8
/
/
/
RX-
/
- 17 -
RJ45 Wiring
RJ45-Verkabelung
Installation Procedure
Installationsverfahren
Insert the network cable into the wire-locking nut, sealing plug and mainbody
in turn. The sealing plug has a gap, to plac it on the network cable. Secure the
wire-lock.
Führen Sie das Netzwerkkabel nacheinander durch die Sicherungsmuמּer, den
Dichtungsstopfen und das Steckergehäuse. Der Dichtungsstopfen wird
miמּels seitlichem Spalt auf das Netzwerkkabel gesteckt. Ziehen Sie die
Sicherungsmuמּer handfest an.
Insert the network cable plug into the matched RJ45 connector.
Stecken Sie den Stecker des Netzwerkkabels in den passenden RJ45-An-
schluss am Wechselrichter.
- 18 -
