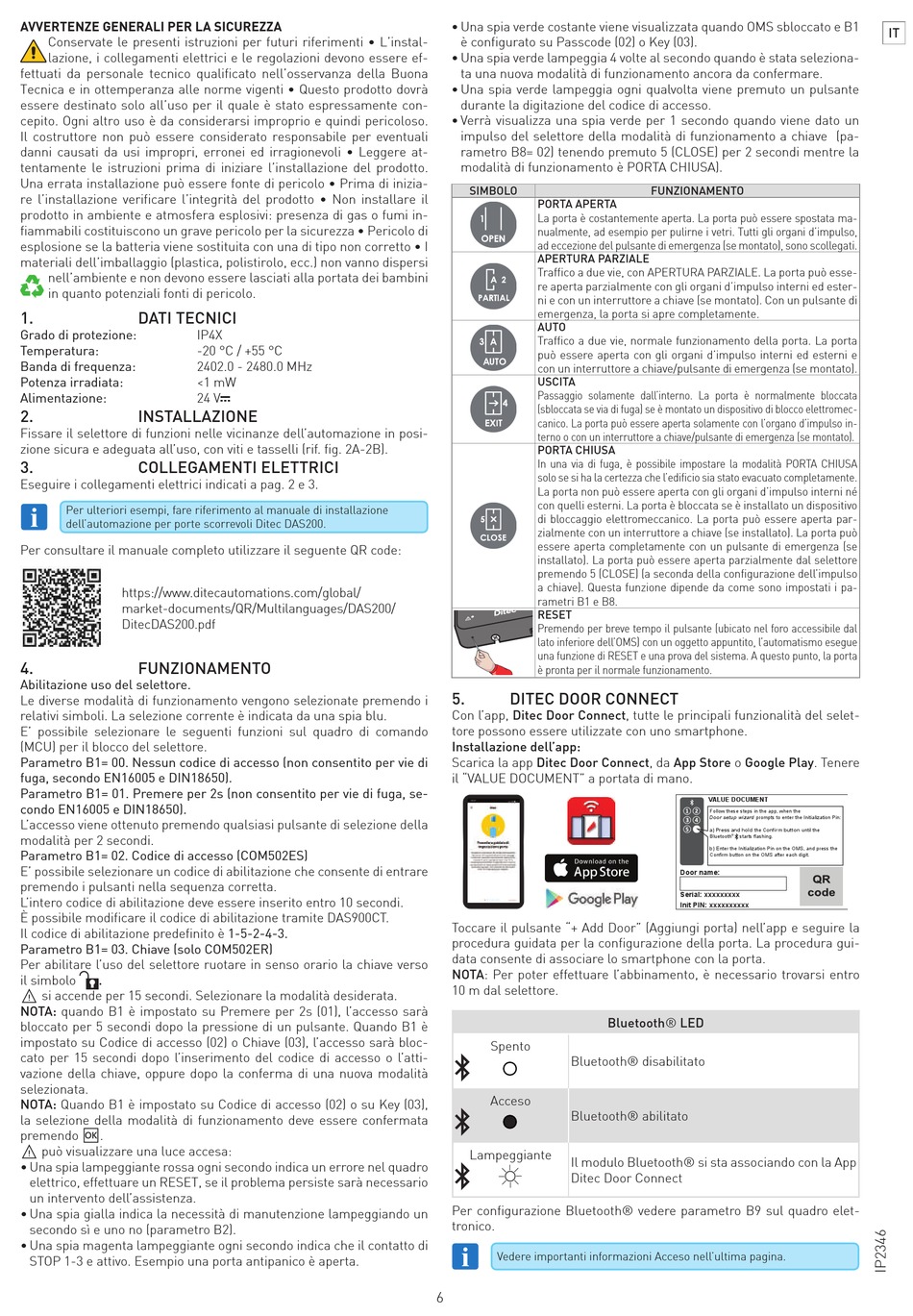

DITEC COM502ES Montageanleitung Seite 6

AVVERTENZE GENERALI PER LA SICUREZZA
Conservate le presenti istruzioni per futuri riferimenti • L'instal-
lazione, i collegamenti elettrici e le regolazioni devono essere ef-
fettuati da personale tecnico qualificato nell'osservanza della Buona
Tecnica e in ottemperanza alle norme vigenti • Questo prodotto dovrà
essere destinato solo all'uso per il quale è stato espressamente con-
cepito. Ogni altro uso è da considerarsi improprio e quindi pericoloso.
Il costruttore non può essere considerato responsabile per eventuali
danni causati da usi impropri, erronei ed irragionevoli • Leggere at-
tentamente le istruzioni prima di iniziare l'installazione del prodotto.
Una errata installazione può essere fonte di pericolo • Prima di inizia-
re l'installazione verificare l'integrità del prodotto • Non installare il
prodotto in ambiente e atmosfera esplosivi: presenza di gas o fumi in-
fiammabili costituiscono un grave pericolo per la sicurezza • Pericolo di
esplosione se la batteria viene sostituita con una di tipo non corretto • I
materiali dell'imballaggio (plastica, polistirolo, ecc.) non vanno dispersi
nell'ambiente e non devono essere lasciati alla portata dei bambini
in quanto potenziali fonti di pericolo.
1. DATI TECNICI
Grado di protezione:
Temperatura:
Banda di frequenza:
Potenza irradiata:
Alimentazione:
2. INSTALLAZIONE
Fissare il selettore di funzioni nelle vicinanze dell'automazione in posi-
zione sicura e adeguata all'uso, con viti e tasselli (rif. fig. 2A-2B).
3. COLLEGAMENTI ELETTRICI
Eseguire i collegamenti elettrici indicati a pag. 2 e 3.
Per ulteriori esempi, fare riferimento al manuale di installazione
dell'automazione per porte scorrevoli Ditec DAS200.
Per consultare il manuale completo utilizzare il seguente QR code:
https://www.ditecautomations.com/global/
market-documents/QR/Multilanguages/DAS200/
DitecDAS200.pdf
4. FUNZIONAMENTO
Abilitazione uso del selettore.
Le diverse modalità di funzionamento vengono selezionate premendo i
relativi simboli. La selezione corrente è indicata da una spia blu.
E' possibile selezionare le seguenti funzioni sul quadro di comando
(MCU) per il blocco del selettore.
Parametro B1= 00. Nessun codice di accesso (non consentito per vie di
fuga, secondo EN16005 e DIN18650).
Parametro B1= 01. Premere per 2s (non consentito per vie di fuga, se-
condo EN16005 e DIN18650).
L'accesso viene ottenuto premendo qualsiasi pulsante di selezione della
modalità per 2 secondi.
Parametro B1= 02. Codice di accesso (COM502ES)
E' possibile selezionare un codice di abilitazione che consente di entrare
premendo i pulsanti nella sequenza corretta.
L'intero codice di abilitazione deve essere inserito entro 10 secondi.
È possibile modificare il codice di abilitazione tramite DAS900CT.
Il codice di abilitazione predefinito è 1-5-2-4-3.
Parametro B1= 03. Chiave (solo COM502ER)
Per abilitare l'uso del selettore ruotare in senso orario la chiave verso
il simbolo .
⚠ si accende per 15 secondi. Selezionare la modalità desiderata.
NOTA: quando B1 è impostato su Premere per 2s (01), l'accesso sarà
bloccato per 5 secondi dopo la pressione di un pulsante. Quando B1 è
impostato su Codice di accesso (02) o Chiave (03), l'accesso sarà bloc-
cato per 15 secondi dopo l'inserimento del codice di accesso o l'atti-
vazione della chiave, oppure dopo la conferma di una nuova modalità
selezionata.
NOTA: Quando B1 è impostato su Codice di accesso (02) o su Key (03),
la selezione della modalità di funzionamento deve essere confermata
premendo ��.
⚠ può visualizzare una luce accesa:
• Una spia lampeggiante rossa ogni secondo indica un errore nel quadro
elettrico, effettuare un RESET, se il problema persiste sarà necessario
un intervento dell'assistenza.
• Una spia gialla indica la necessità di manutenzione lampeggiando un
secondo sì e uno no (parametro B2).
• Una spia magenta lampeggiante ogni secondo indica che il contatto di
STOP 1-3 e attivo. Esempio una porta antipanico è aperta.
IP4X
-20 °C / +55 °C
2402.0 - 2480.0 MHz
<1 mW
24 V
• Una spia verde costante viene visualizzata quando OMS sbloccato e B1
è configurato su Passcode (02) o Key (03).
• Una spia verde lampeggia 4 volte al secondo quando è stata seleziona-
ta una nuova modalità di funzionamento ancora da confermare.
• Una spia verde lampeggia ogni qualvolta viene premuto un pulsante
durante la digitazione del codice di accesso.
• Verrà visualizza una spia verde per 1 secondo quando viene dato un
impulso del selettore della modalità di funzionamento a chiave (pa-
rametro B8= 02) tenendo premuto 5 (CLOSE) per 2 secondi mentre la
modalità di funzionamento è PORTA CHIUSA).
SIMBOLO
PORTA APERTA
La porta è costantemente aperta. La porta può essere spostata ma-
nualmente, ad esempio per pulirne i vetri. Tutti gli organi d'impulso,
ad eccezione del pulsante di emergenza (se montato), sono scollegati.
APERTURA PARZIALE
Traffico a due vie, con APERTURA PARZIALE. La porta può esse-
re aperta parzialmente con gli organi d'impulso interni ed ester-
ni e con un interruttore a chiave (se montato). Con un pulsante di
emergenza, la porta si apre completamente.
AUTO
Traffico a due vie, normale funzionamento della porta. La porta
può essere aperta con gli organi d'impulso interni ed esterni e
con un interruttore a chiave/pulsante di emergenza (se montato).
USCITA
Passaggio solamente dall'interno. La porta è normalmente bloccata
(sbloccata se via di fuga) se è montato un dispositivo di blocco elettromec-
canico. La porta può essere aperta solamente con l'organo d'impulso in-
terno o con un interruttore a chiave/pulsante di emergenza (se montato).
PORTA CHIUSA
In una via di fuga, è possibile impostare la modalità PORTA CHIUSA
solo se si ha la certezza che l'edificio sia stato evacuato completamente.
La porta non può essere aperta con gli organi d'impulso interni né
con quelli esterni. La porta è bloccata se è installato un dispositivo
di bloccaggio elettromeccanico. La porta può essere aperta par-
zialmente con un interruttore a chiave (se installato). La porta può
essere aperta completamente con un pulsante di emergenza (se
installato). La porta può essere aperta parzialmente dal selettore
premendo 5 (CLOSE) (a seconda della configurazione dell'impulso
a chiave). Questa funzione dipende da come sono impostati i pa-
rametri B1 e B8.
RESET
Premendo per breve tempo il pulsante (ubicato nel foro accessibile dal
lato inferiore dell'OMS) con un oggetto appuntito, l'automatismo esegue
una funzione di RESET e una prova del sistema. A questo punto, la porta
è pronta per il normale funzionamento.
5. DITEC DOOR CONNECT
Con l'app, Ditec Door Connect, tutte le principali funzionalità del selet-
tore possono essere utilizzate con uno smartphone.
Installazione dell'app:
Scarica la app Ditec Door Connect, da App Store o Google Play. Tenere
il "VALUE DOCUMENT" a portata di mano.
Toccare il pulsante "+ Add Door" (Aggiungi porta) nell'app e seguire la
procedura guidata per la configurazione della porta. La procedura gui-
data consente di associare lo smartphone con la porta.
NOTA: Per poter effettuare l'abbinamento, è necessario trovarsi entro
10 m dal selettore.
Bluetooth® LED
Spento
Bluetooth® disabilitato
Acceso
Bluetooth® abilitato
Lampeggiante
Il modulo Bluetooth® si sta associando con la App
Ditec Door Connect
Per configurazione Bluetooth® vedere parametro B9 sul quadro elet-
tronico.
Vedere importanti informazioni Acceso nell'ultima pagina.
